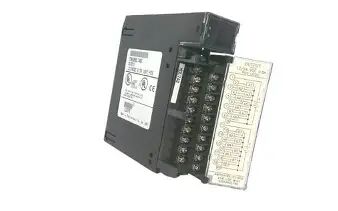

IC693MDL740 Module de sortie logique positive GE 12 à 24 Volts CC Huit canaux

Module de sortie logique positive IC693MDL740 GE 12 à 24 Volts CC Huit canaux

IC693MDL740 Plus d'informations:

Le IC693MDL740 est un module d'automate programmable (API) GE Fanuc Série 90-30. Ce module est un module de sortie logique positive, spécifiquement, fournissant du courant aux charges connectées depuis le commun du module ou le bus d'alimentation positif. Il dispose de deux (2) groupes de huit (8) canaux chacun, chaque canal étant évalué à une charge de 0,5 Ampère.

Le IC693MDL740 possède des indicateurs LED sur le panneau avant, situés en haut du module. Ces LED représentent individuellement l'état actionné de chacun des canaux du module ainsi que l'état opérationnel du module. Étant un module de sortie de sourcing, chaque canal de ce module est capable d'alimenter des charges électriques communes telles que des contacteurs, des relais, des voyants, des buzzers, des avertisseurs sonores et d'autres appareils alimentés en 24 VCC. Ce module n'est pas équipé de fusibles internes, donc pour protéger davantage le module, des fusibles externes peuvent être installés. Le IC693MDL740 est installé dans n'importe quel emplacement disponible d'une carte de base Série 90-30 à 5 ou 10 emplacements. Tant que le contrôleur dispose de suffisamment de mémoire pour accueillir ce module de sortie à 16 points, le nombre d'instances du module varie.

La tension nominale du IC693MDL740 est de 12/24 volts CC avec une plage de tension de fonctionnement de 12 à 24 volts CC (+20%, –15%). Les caractéristiques de sortie de ce module comprennent un courant d'appel de 4,78 ampères pendant 10 ms, une chute de tension de sortie maximale de 1 VCC, un courant de fuite à l'état bloqué de 1 mA, un temps de réponse à l'état passant de 2 ms maximum et un temps de réponse à l'état bloqué de 2 ms maximum. Ce module a une consommation d'énergie de 110 mA (toutes sorties activées) à partir du bus 5 volts sur la carte arrière.

Le module IC693MDL740 est un module de sortie logique positive nominale de 12 à 24 Volts CC. Il y a 16 points de sortie répartis en 2 groupes de 8 avec une borne d'alimentation commune pour chaque groupe. Le module IC693MDL740 possède des caractéristiques de logique positive agissant comme une source de courant vers les charges depuis le commun utilisateur et le bus d'alimentation positif. Le dispositif de sortie est connecté entre le bus d'alimentation négatif et la sortie du module. Le module IC693MDL740 est compatible avec plusieurs dispositifs de charge, y compris les solénoïdes et les démarreurs de moteur. La plage de tension de sortie du module est de 12 à 24 Volts CC. Le courant de sortie maximal par point de module est de 0,5 Ampère et le courant de sortie maximal par commun est de 2 Ampères. Les temps de réponse maximum respectifs à l'état passant et bloqué sont de 2 millisecondes. Le courant d'appel nominal pour une durée de 10 millisecondes est de 4,78 Ampères.
