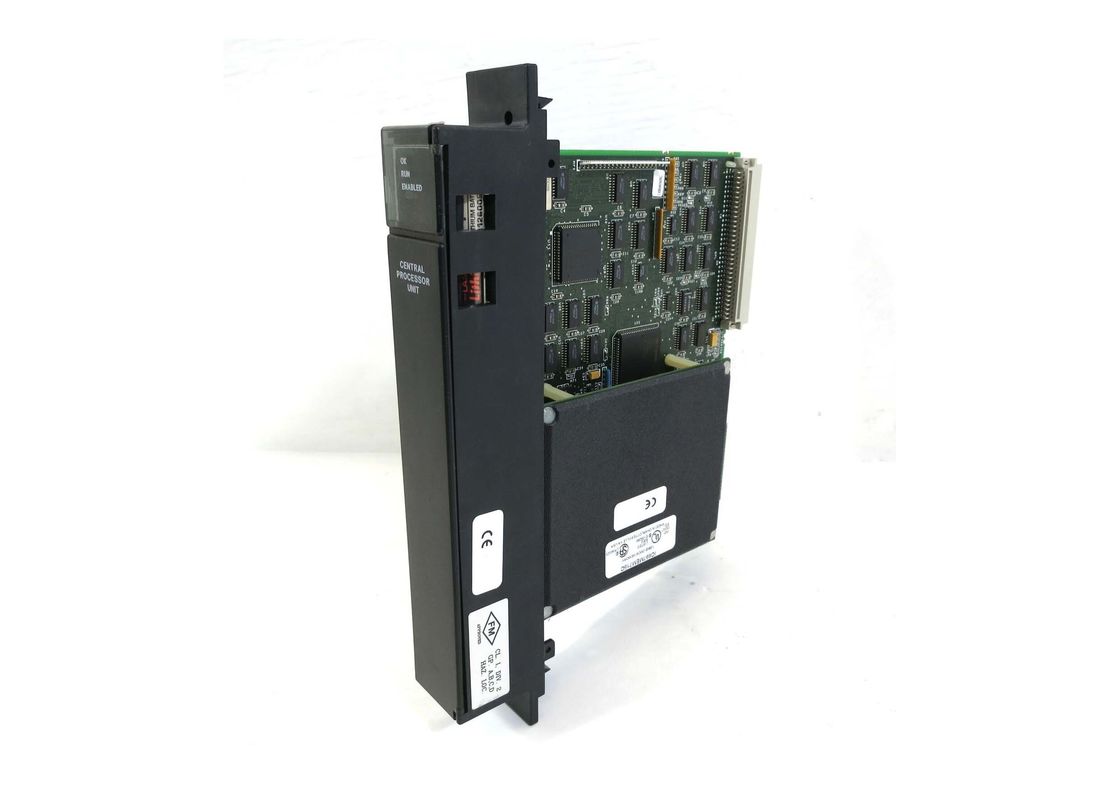

IC697CPU771 GE FANUC Module à emplacement unique Unité centrale extensible

IC697CPU771 GE FANUC Module à emplacement unique Unité centrale de traitement extensible

Description du produit

Fabriqué par GE Automation and Controls, l'IC697CPU771 est un processeur de contrôleur logique programmable extensible à emplacement unique capable de contrôler les machines et les processus industriels en temps réel. Pour communiquer avec les modules d'E/S et « option intelligente », un fond de panier monté en rack est utilisé.

L'IC697CPU771 dispose d'un microprocesseur 80C186 de 12 MHz capable de 0,4 microseconde par fonction booléenne. Cet appareil prend en charge jusqu'à 8K d'E/S analogiques et tout mélange d'E/S 2K. Ce dispositif prend également en charge une variété de modules d'option intelligents, notamment les modules d'interface LAN IC697, les modules de coprocesseur, les modules de communication, les modules d'E/S de contrôleur de bus IC660 et IC661 et les modules d'E/S discrets et analogiques IC697.

L'IC697CPU771 est configuré par MS-DOS ou par des logiciels exécutés à partir des systèmes d'exploitation Windows 95 ou Windows NT. Ni les commutateurs DIP ni les cavaliers ne sont utilisés pour la programmation de l'appareil. Connectez l'appareil à un ordinateur exécutant le logiciel mentionné précédemment au moyen d'une interface série, parallèle ou Ethernet. Pour des raisons de sécurité, la configuration de l'appareil est protégée par mot de passe.

L'IC697CPU771 nécessite une carte d'extension de mémoire pour stocker les données utilisateur et programme. Cette carte d'extension est capable de contenir jusqu'à 512 kilo-octets de mémoire. La mémoire est maintenue par une batterie CMOS intégrée. L'initialisation du processeur par un ordinateur de programmation connecté est requise lors de l'installation de la carte d'extension de mémoire.

Le fonctionnement de cet appareil s'effectue soit à l'aide d'un interrupteur de commande à trois positions, soit par un ordinateur exécutant le logiciel approprié. Pour des directives d'installation et de sécurité précises, consultez le manuel du produit. Assurez-vous que l'alimentation du rack est débranchée avant l'installation. L'interrupteur à trois positions doit être en position d'arrêt. Connectez la carte d'extension de mémoire. La batterie CMOS peut être insérée dans l'un ou l'autre des emplacements de connexion de la batterie. Insérez ensuite l'appareil dans le premier emplacement du rack. Rebranchez l'alimentation du rack. L'appareil est maintenant prêt à programmer.

À propos de IC697CPU771

Le module IC697CPU771 est un module CPU extensible pour les automates GE Fanuc série 90-70. Une mémoire de programme et de données allant jusqu'à 512 kilo-octets de RAM CMOS peut être prise en charge par la connexion d'une carte mémoire d'extension. La carte mémoire d'extension CMOS offre des options de capacité RAM de 64, 128, 256 ou 512 Ko. La batterie au lithium (numéro de catalogue IC697ACC701) est située sur la carte CPU principale. L'installation de la carte RAM CMOS sur le module IC697CPU771 nécessite l'initialisation du module avec un programmateur. Les installateurs doivent se référer au manuel d'installation correspondant pour garantir une installation correcte. L'alimentation du rack PLC doit être coupée avant l'installation. La séquence d'étapes requises pour l'installation du module est la suivante : installez la mémoire d'extension, connectez la batterie au connecteur de la batterie, tournez l'interrupteur à bascule en position "Stop", installez le module IC697CPU771 dans l'emplacement 1 et enfin allumez l'alimentation de l'automate.

Le module GE Fanuc Series 90-70 IC697CPU771 utilise un microprocesseur 80C186 cadencé à 12 mégahertz. Jusqu'à 8 000 E/S analogiques et un total de 2 000 E/S dans n'importe quel mix sont pris en charge. Le module IC697CPU771 est programmé avec un logiciel basé sur Windows ou MS-DOS. Le logiciel Windows est compatible avec le système d'exploitation Windows 95 ou Windows NT. La communication entre les systèmes exécutant le logiciel de configuration et le module IC697CPU771 peut se faire via Ethernet ou le port série intégré. Le connecteur de type D à 15 broches permet des connexions à un port série compatible RS-485. La connexion série peut être établie à partir du port série du module IC697CPU771 vers le port série de l'ordinateur de programmation via le convertisseur RS-422/RS-485 vers RS-232 ou le miniconvertisseur RS-232 vers RS-422.
