| Marque: | GE Fanuc | Modèle: | IC697MDL753 |
|---|---|---|---|
| Série: | Série 90-70 | Voltage nominal: | 5 volts volts de C.C de C.C/10 à 60 |
| Courant de sortie: | 16 milliampères à 5 volts de DC/0.5 ampères par point, 4 ampères par groupe à 10 à 60 volts de C.C | Plage de tension de sortie: | 5 volts de C.C ou 10 à 60 volts de C.C |
| Courant requis: | 0,25 ampères | Nombre de sorties: | 32 |
| Tension d'isolement: | 1500 volts | Garantie: | 1 année |
| Surligner: | Module de sortie positif de logique d'ESCPP,Module de sortie positif de la logique 24VDC,RS485 Digital je module d'O |
||

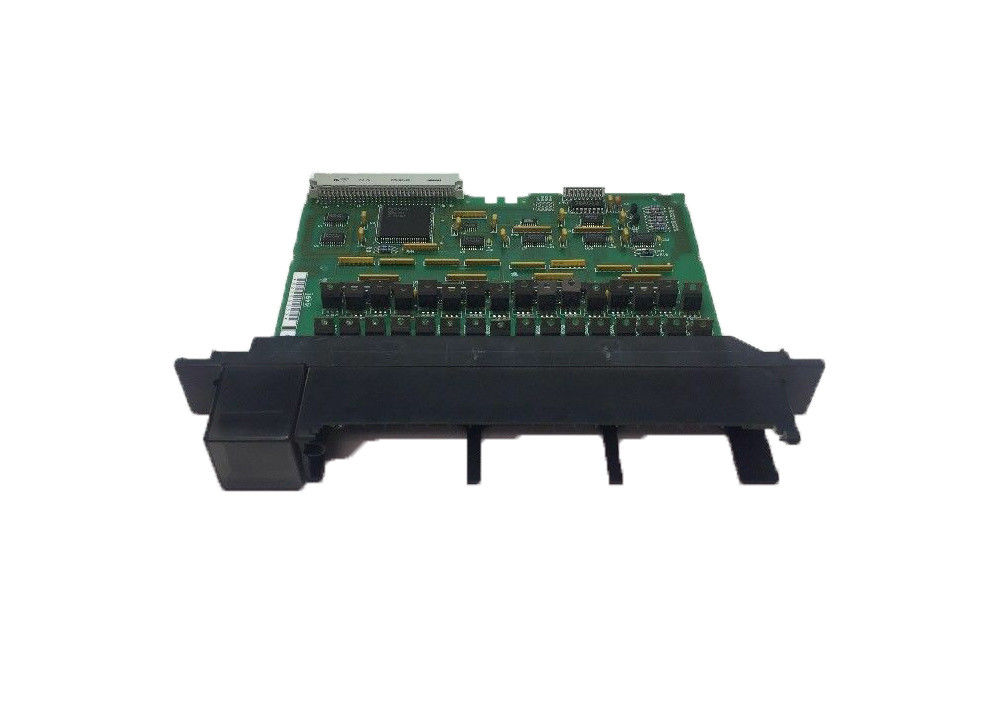

L'IC697MDL753 est un module de sortie à 5/48 volts CC, 0,5 ampère, logique négative, 32 points de la série GE Fanuc 90-70. Ce module fournit 32 points divisés en 2 groupes isolés de 16 points chacun.La tension nominale de ce module peut être de 5 volts CC ou de 10 à 60 volts DCIl fournit un haut degré de courant d'entrée de 10 à 60 volts, ce qui rend les sorties adaptées à une large gamme de charges ayant de telles caractéristiques.
Les sorties sont idéales pour un large éventail de charges, en raison de la délivrance efficace d'un courant d'entrée élevé qui est compris entre 10 et 60 volts.Vous pouvez repérer des indicateurs LED en haut de chaque point logique du module PLCLeur fonction principale est d'afficher l'état ON-Off de chaque point logique du PLC. Les jumpers et les interrupteurs DIP ne sont pas nécessaires pour la configuration des références I/O situées sur le module.La configuration du module est réalisée en utilisant les systèmes d'exploitation MS-DOS ou Windows NT & 95 de Microsoft sur le protocole TCP/IPLes appareils de programmation peuvent être des ordinateurs personnels compatibles, PS/2, AT ou IBM.
Comme mentionné précédemment, le module de sortie PLC IC697MDL753 est compatible avec une grande variété de charges, y compris les indicateurs, les démarreurs de moteur, les solénoïdes et les interfaces TTL.En raison de la dissipation de chaleur globale significative avec chaque groupe de modulesChaque sortie peut fournir un courant nominal supérieur à son courant nominal à long terme.La capacité de chaque point de sortie à fournir un courant dépend en grande partie du courant nominal de l'appareil ainsi que de la durée pendant laquelle l'appareil est allumé.Comme le module de sortie Logic n'a pas de fusibles remplaçables, un fusible de 250 volts de 3⁄4 ampère est connecté à l'extérieur de chaque point de sortie.
Il y a certaines procédures de câblage de terrain qui doivent être suivies lors de la mise en place des modules.
La vis-à-vis de la porte à charnière du module peut être localisée lors de l'ouverture de la porte à charnière.La vis est ensuite tourné dans le sens inverse des aiguilles d'une montre pour desserrer la carte de borne amovibleLa porte à charnière peut être endommagée si elle est utilisée pour enlever la carte à charnière.La carte peut accueillir des fils allant de AWG#22 (0Veuillez noter qu'un diamètre maximal de 135 pouces ne doit pas être dépassé lors de l'utilisation du fil AWG # 14 (2.10 mm2).
Pour une bonne connexion, vous pouvez terminer deux fils sur n'importe quel terminal si les fils sont de la même taille.alors les marqueurs de fil doivent être placés en conséquenceLa carte de borne est conçue pour accepter un maximum de (40) AWG # 14 (2,10 mm2) fils.les marqueurs de fil doivent être placés à au moins 8 pouces (203 mm) de l'extrémité de terminaison lors de l'utilisation des câbles AWG #14Une fois les connexions de tous les modules du rack terminées, les câbles doivent être fixés.Des câbles supplémentaires sont utilisés lorsque des câbles plus gros sont utilisés.. Chaque module est livré avec une étiquette de porte qui affiche ses informations de câblage. Après la fin du câblage sur le terrain, la carte de terminal doit être fermement fixée sur le support.Pour une ventilation idéale du module, un espace libre de 6 pouces est recommandé au-dessus et au-dessous de la grille.
| Voltage nominal: | 5 volts en courant continu ou 10 à 60 volts en courant continu |
| Nombre de sorties: | 32 Produits (2 groupes de 16) |
| Courant de sortie: | 16 mA/ point @ 5 VDC, 0,5 Ampère/ point, 4 Ampère/ groupe @ 10 à 60 VDC |
| Courant requis: | 0.25 ampères |
| Plage de tension de sortie: | 5 volts en courant continu ou 10 à 60 volts en courant continu |
| Énergie en courant continu: | - Oui, oui. |
|
Voltage nominal:
Les sorties par module: |
5 volts en courant continu ("5%) 10 à 60 volts de courant continu 32 (deux groupes de 16 sorties chacun) |
| Isolement: | 1500 volts - tout production à plan arrière 500 volts entre l'entrée groupes |
|
Voltage de sortiePériode de sortie 5 volts en courant continu 10 à 60 volts de courant continu |
5 volts ou 10 à 60 volts
16 mA maximum par point 0.5 Ampères maximum par Le point 4 Ampères maximum par groupe |
|
OutputCharactéristiques du courant d'entrée 10 à 60 volts CC: Voltage de sortie: 5 volts en courant continu: 10 à 60 volts DC: Temps de réponse: Temps de réponse: Fuite de sortie: 5 volts en courant continu: 10 à 60 volts de courant continu: |
5 ampères maximum pendant 20 ms |
| 0.5 volts au maximum (16 mA) | |
| 1 volt (2 ohms) maximum | |
| 1 ms typique | |
| 1 ms typique | |
| 250Les résultatsLe maximum | |
| 1mMaxi | |
| Courant requis à partir du bus 5 V: | .25 ampères |
| VME | Système conçu pour prendre en charge la norme VME C.1 |
