Module de sortie de contact numérique SLC 500 avec huit sorties

Description

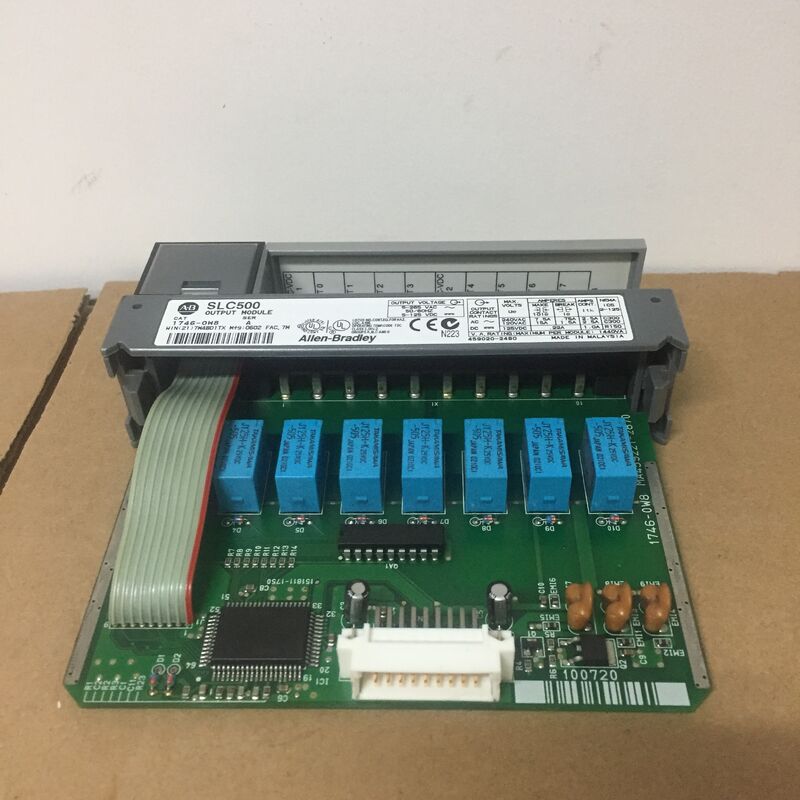

Le module Allen-Bradley 1746-OW8 est un module de sortie numérique à contact SLC 500. Ce module de sortie numérique à contact possède huit (8) canaux relais normalement ouverts (N.O.) avec une tension de fonctionnement de 5-265 Volts AC ou 5-125 Volts DC. Il dispose de deux (2) groupes de sortie avec quatre (4) canaux par commun.

Le module d'entrée numérique Allen-Bradley 1746-OW8 SLC 500 est livré avec huit (8) sorties. Ce module a une catégorie de tension de relais AC/DC. La température de fonctionnement est de -25 à 60 degrés Celsius (-13 à 140 degrés Fahrenheit) et la température de non-fonctionnement est de -40 à 85 degrés Celsius (-40 à 185 degrés Fahrenheit) avec une humidité relative de 5 à 95 % sans condensation. Les vibrations de fonctionnement de ce module sont de 2g à 10-500 Hz et le choc de fonctionnement de ce module est de 30g. L'Allen-Bradley 1746-OW8 a une dissipation thermique maximale de 3,7 Watts avec 0,138 Watts par point.

Le module d'entrée numérique Allen-Bradley 1746-OW8 a une plage de tension de fonctionnement de 5-125V DC et 5-265V AC à 47-63 Hz. Le courant du fond de panier à 5V DC de ce module est de 85 mA. Le courant du fond de panier à 24V DC de ce module est de 90 mA. L'Allen-Bradley 1746-OW8 est fourni comme équipement de type ouvert. Le 1746-OW8 est destiné à être utilisé dans des environnements industriels. Ce module doit être installé dans un environnement avec un niveau de pollution ne dépassant pas le niveau 2 (tel que défini dans la publication EN / IEC0664-1) lorsqu'il est appliqué dans un environnement de Zone 2. L'enceinte ne doit être accessible qu'à l'aide d'un appareil ou d'un outil. Ne déconnectez pas l'équipement tant que l'alimentation n'a pas été coupée. Ne déconnectez pas l'équipement si la zone dans laquelle il se trouve est dangereuse. Si cela n'est pas respecté, un arc électrique dangereux sera créé. L'Allen-Bradley 1746-OW8 est un module de sortie relais à huit (8) canaux fabriqué par Allen-Bradley, utilisé avec la plateforme d'automate programmable (API) SLC 500. Il est spécifiquement compatible avec le matériel de style fixe ou modulaire pour une utilisation avec les contrôleurs SLC 5/01, SLC 5/02, SLC 5/03, SLC 5/04 et SLC 5/05.

Utilisez ce module avec des catégories de tension de fonctionnement de 5 à 125 VDC et de 5 à 265 VAC. Ce module est divisé en deux (2) groupes de quatre (4) canaux par groupe pour permettre le fonctionnement avec des tensions différentes ou identiques. Des dispositifs de suppression de surtension peuvent être installés pour maximiser la durée de vie opérationnelle conçue du module.

Outre les processeurs SLC, ce module est compatible pour une utilisation en topologie d'E/S distantes. Lorsqu'il est utilisé dans un châssis d'E/S distantes, le slot 0 du châssis est réservé à un adaptateur de communication SLC 500. Les autres slots sont compatibles avec ce module.

Avec l'utilisation du 1746-OW8, le besoin de relais intermédiaires peut être éliminé. Les relais intermédiaires sont généralement utilisés pour fonctionner avec différentes catégories de tension. Comme ce module prend déjà en charge la capacité mentionnée, le besoin d'un circuit intermédiaire est éliminé, ce qui permet d'économiser de l'espace dans le panneau et d'augmenter la rentabilité.

Ce module a une classification de délai de signal similaire de 10,0 ms pour les transitions MARCHE et ARRÊT à charge résistive maximale. Ce module est certifié pour un fonctionnement en Classe 1, Division 2. Le courant continu par module est de 16,0 Ampères AC avec 8,0 A par groupe. Il occupe un seul slot du châssis, quel que soit l'emplacement d'installation.
