Spécifications techniques pour IC660EBA023
Nom du fabricant: Général Fanuc Emerson
Ligne de produits:Le génie I-O
Numéro de la partie:Le nombre d'émissions de CO2 est calculé en fonction de l'indicateur de CO2.
Le poids:20,06 lb (0,94 kg)
Définition: Assemblage électronique du bloc d'entrée du thermocouple Genius
Application du projet:Système de blocage d'entrée/sortie Genius
Voltage de fonctionnement:18 à 56 volts en courant continu
Isolement de groupe:300 volts
Rating de puissance: 9.0 watts
Type de thermocouple: Les thermocouples de type J, K, T, E, B, R, S et N
CJC interne:De 0 à 60 degrés Celsius
Portée extérieure de CJC: -25 à +150 degrés Celsius
Les LED: 2 LED
Diagnostique intégrée: - Oui, oui.

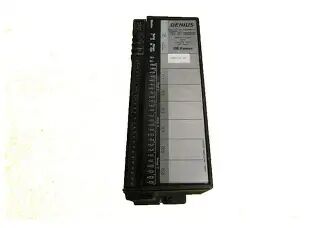

L'assemblage électronique GE Fanuc IC660EBA023 Genius I/O Thermocouple Input Block est un composant clé d'un bloc d'entrée à 6 canaux, spécialement conçu pour la surveillance de la température d'entrée.Il est configuré pour interagir avec les thermocouples standard sur tous les canaux d'entrée, permettant la détection et la mesure précise des signaux d'entrée de basse tension.
Cet ensemble électronique est disponible sous deux formes d'alimentation: soit comme unité autonome composée d'un bloc de thermocouple, d'indicateurs d'état LED et de circuits électroniques associés;ou comme composant intégré d'un bloc d'E/S entièrement assemblé en usine (comme le bloc d'E/S IC660BBA023), qui combine l'ensemble électronique avec un ensemble terminal (par exemple, l'assemblage terminal IC660TBA023).qui sont logiquement divisés en trois groupes isolés à 300 VDCChaque groupe est équipé de deux circuits de thermocouples et de deux entrées de compensation de jonction à froid à distance (CJC), qui servent à fournir une compensation de jonction à froid précise pour toutes les mesures d'entrée.
Compatible avec les thermocouples de type J, K, T, E, B, R, S et N, l'IC660EBA023 permet de configurer chaque canal d'entrée pour CJC en utilisant l'une des trois options suivantes: un capteur externe, un capteur interne,ou une valeur définie par l'utilisateur.
L'ensemble fonctionne sur une alimentation en tension continue avec une plage nominale de 24/48 VDC (et une plage de fonctionnement fonctionnelle de 18 56 VDC) et a une puissance nominale de 9,0 W.Chaque canal d'entrée est doté d'une plage de mesure de tension de -25 mV à 150 mV et d'une résolution de mesure de ±10 μV, avec une précision nominale de 8,0 Hz et une dérive du filtre de l'amplificateur de ±2 μV par °C. Pour le CJC interne, le module offre une plage de mesure de 0°60 °C avec une résolution de ±0,01 °C.Lorsqu'il est associé à un CJC externe à distance, il accepte des signaux d'entrée analogiques dans un format de tension ou de courant, offrant une plage de mesure de -25 ̊150 °C avec une précision nominale de ±0,1 °C.
