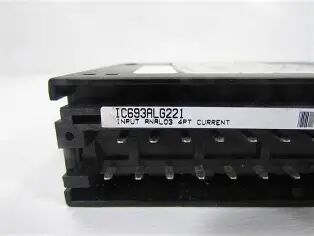

IC693ALG221 GE Entrée de courant analogique 1500 Volts RMS Champ vers le côté logique

Name: IC693ALG221 GE Entrée de courant analogique 1500 Volts RMS Champ vers le côté logique
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: IC693ALG221
Price: 100000.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	JAPON
Nom de marque:	GE
Certification:	CE
Numéro de modèle:	IC693ALG221

Les informations détaillées

Lieu d'origine:

JAPON

Nom de marque:

Certification:

Numéro de modèle:

IC693ALG221

Marque:

Pays d'origine:

JAPON

Modèle:

IC693ALG221

Taper:

Série 90-30

Garantie:

1 ans

Nombre de chaînes:

Taux de mise à jour:

2 ms tous les canaux

Poids:

0,81 livre

Mettre en évidence:

High Light

Mettre en évidence:

Module d'entrée de courant analogique GE

Module d'E/S 1500 Volts RMS

Module côté terrain vers logique

Informations commerciales

Quantité de commande min:

Prix:

Négociable

Détails d'emballage:

Nouvelle boîte d'origine

Délai de livraison:

3-5 jours ouvrables

Conditions de paiement:

T/T

Capacité d'approvisionnement:

Description de produit

IC693ALG221 GE Entrée analogique de courant 1500 Volts RMS côté logique

IC693ALG221Plus d'informations :

Spécifications techniques pour IC693ALG221

Fabricant:GE Fanuc Emerson

Gamme de produits : Série 90-30

Numéro de pièce :IC693ALG221

Poids :0,81 lbs (0,37 kg)

Précision :0,1 % de l'échelle complète

Isolation :1500 Volts RMS du côté logique

État du cycle de vie du produit : Arrêté/Obsolète

Description du produit : Entrée analogique de courant

Nombre de canaux : 4

Plage :4-20 mA, 0-20 mA

Taux de mise à jour :2 ms tous les canaux

Résolution : à 4-20 mA 4 microampères

Résolution : à 0-20 mA 5 microampères

Impédance d'entrée :250 ohms

Réponse du filtre d'entrée :325 Hertz

Consommation d'énergie interne :25 mA à 5 VDC, 100 mA à 24 VDC isolés

L'IC693ALG221 est un module d'entrée analogique à 4 canaux intégré au système d'automate programmable (PLC) GE Fanuc Série 90-30. Conçu pour collecter les signaux de courant des appareils et instruments industriels, il prend en charge deux plages d'entrée : 0–20 mA et 4–20 mA. Au cœur du module se trouve un convertisseur analogique-numérique (CAN) interne, qui transforme les signaux analogiques bruts en données numériques que l'automate peut traiter et utiliser pour la logique de contrôle programmée par l'utilisateur.

Bénéficiant d'une résolution d'entrée de 12 bits, l'IC693ALG221 offre une détection précise du signal : pour la plage de 4–20 mA, la résolution équivaut à 4 µA par bit le moins significatif (1 LSB = 4 µA), tandis que pour la plage de 0–20 mA, la résolution est de 5 µA par LSB. Il atteint une précision absolue de 0,1 % de l'échelle complète plus 0,1 % de la lecture, avec une tolérance de tension de mode commun de 200 V. Les spécifications de performance supplémentaires incluent une linéarité inférieure à 1 LSB et une réponse du filtre d'entrée de 325 Hz, garantissant une acquisition de signal stable et fiable, même dans les environnements industriels bruyants.

L'IC693ALG221 est configuré en usine pour la plage d'entrée de 4–20 mA par défaut. Pour les signaux de cette plage, le module convertit en interne les valeurs de courant en une échelle numérique sans unité de 0–32000, qui est stockée dans le registre d'entrée : 4 mA correspondent à une valeur de registre de 0, et 20 mA correspondent à 32000, les valeurs intermédiaires étant mises à l'échelle proportionnellement en fonction de la résolution du module. Ce mécanisme de conversion numérique s'applique de manière identique à la plage d'entrée de 0–20 mA. Pour basculer entre les deux types de signaux, les utilisateurs peuvent effectuer une configuration matérielle en court-circuitant des bornes spécifiques sur le bornier amovible du module. Deux cavaliers de sélection de plage sont fournis à cet effet : un pour les canaux 1 et 2, et un autre pour les canaux 3 et 4.

Conçu pour une intégration système flexible, le module d'entrée de courant analogique à 4 canaux IC693ALG221 peut être installé dans presque tous les racks d'E/S d'un système d'automate. Sa tension de fonctionnement est fournie via un régulateur ou un onduleur connecté à la source d'alimentation de l'automate. Pour une intégrité optimale du signal, le câblage sur le terrain doit utiliser des câbles à paires torsadées blindés pour minimiser le bruit électromagnétique et les effets de charge capacitive. Le module tire son alimentation principale de l'alimentation CC isolée de 24 V de l'automate et dispose d'une isolation électrique et optique entre le câblage sur le terrain et le fond de panier de l'automate : cette conception à double isolation supprime efficacement les interférences de bruit induites de l'extérieur.

Avant de déployer le module dans une application, il est recommandé de vérifier que les exigences de charge totales de l'IC693ALG221 sont compatibles avec la capacité de charge de l'alimentation, garantissant ainsi un fonctionnement stable et continu de l'ensemble du système d'automate.
