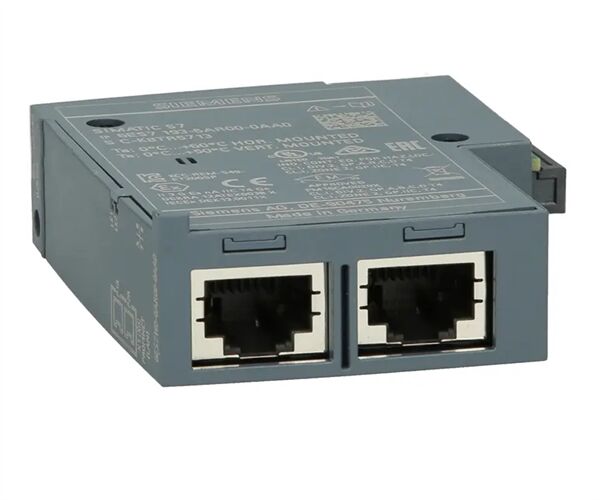

Siemens SIMATIC ET 200SP BA 2xRJ45 - 6ES7193-6AR00-0AA0

Description de  6ES7193-6AR00-0AA0

Le système d'E/S SIMATIC ET 200SP évolutif est un système d'E/S modulaire et très flexible avec un degré de protection IP20. Via un module d'interface avec interface PROFINET ou PROFIBUS, il peut échanger des données d'E/S des modules d'E/S connectés avec un système de contrôle de niveau supérieur. Alternativement, en tant que stations de tête supplémentaires, divers automates programmables, automates F et contrôleurs ouverts sont disponibles en tant que contrôleurs S7-1500 compacts (contrôleur distribué). Les composants ET 200SP sont disponibles en version SIPLUS pour des exigences extrêmes et un haut degré de robustesse.

SIMATIC ET 200SP est un système d'E/S distribué multifonctionnel pour un large éventail d'applications. Grâce à sa conception évolutive, vous pouvez adapter la station d'E/S exactement aux exigences sur site. SIMATIC ET 200SP est construit avec une protection IP 20 et conçu pour une installation dans une armoire de commande. Selon le module d'en-tête sélectionné (module d'interface, S7-1500, SP-CPU ou contrôleur ouvert) et l'affectation des paramètres, il existe différentes valeurs limites qui restreignent la configuration maximale d'une station ET 200SP.

Fonctionnalités :

• Contrôle de configuration : adaptation basée sur l'application de la configuration réelle via un logiciel utilisateur (gestion des options)
• E/S basées sur le temps : horodatage des signaux à la μs
• MSI/MSO : accès simultané aux données d'E/S à partir de 4 automates maximum
• Suréchantillonnage : acquisition ou sortie n-fold de signaux numériques et analogiques dans un cycle PN
• Adaptation de la plage de mesure : résolution accrue en adaptant la plage de mesure à une section limitée d'une plage de mesure prise en charge par le module d'entrée analogique
• Mise à l'échelle des valeurs mesurées : permet la transmission de la valeur analogique normalisée à la valeur physique requise sous forme de valeur RÉELLE (virgule flottante 32 bits)
• Normes de communication : PROFINET IO, PROFIBUS DP V0/V1, connexion ET pour connecter l'ET 200AL (IP67), IO-Link V1.1, AS-Interface
• CPU : connexion PROFINET avec 3 ports, contrôleur d'E/S et appareil PN IO, extension optionnelle en tant que maître/esclave DP, également en version de sécurité et contrôleur ouvert
• Point à point (RS 232, RS 485, RS 422)
• Configuration modulaire avec jusqu'à 64 modules
• Alimentation du groupe de charge auto-assemblable intégrée au système sans module d'alimentation via des BaseUnits légères
• Petite taille et très flexible grâce à la conception modulaire et à la gamme de produits complète
• Jusqu'à 16 canaux par module
• Câblage permanent
• Remplacement à chaud : remplacement du module sans outils en RUN
• Fonctionnement avec des lacunes
• Bornes enfichables pour des sections transversales jusqu'à 1,5 mm2 avec embout de fil, et jusqu'à 2,5 mm2 sans embout de fil
• Base Units pour connexion 1 fil ou multi-fils directe
• Accessibilité optimale pour le câblage grâce au dégagement à ressort et au robinet de mesure à côté de l'ouverture du conducteur
• Connexion PROFINET flexible via BusAdapter (RJ45, FastConnect, câbles en plastique ou à fibres optiques), également en tant que convertisseur de média intégré
• Intégration facile des modules de sécurité
• Affectation facile des paramètres F via un logiciel
• Déconnexion groupe par groupe des modules non sécurisés
• PROFINET isochrone
• Transfert de données interne jusqu'à 100 Mbps
• Enregistrez les valeurs analogiques et sortez à partir de 50 μs
• Enregistrez les valeurs numériques et sortez à partir de 1 μs

•
  Applications :
• Mode de fonctionnement : Via PROFINET ou PROFIBUS, un contrôleur central peut accéder aux modules d'E/S distribués de l'ET 200SP de la même manière que les modules d'E/S centraux.
• La communication est entièrement gérée par le contrôleur PN ou le module d'interface maître (dans le contrôleur central) et dans l'IM 155-6. Transfert de données interne sans interférence à l'aide de câbles blindés.
• Des diagnostics complets, spécifiques aux canaux et faciles à programmer avec des messages en texte clair permettent la localisation et la correction des erreurs d'installation dans les plus brefs délais et augmentent considérablement la disponibilité.
• Configuration, paramétrage et diagnostics : L'ET 200SP est configuré et des paramètres lui sont attribués via STEP 7 ou l'outil de configuration du contrôleur utilisé.
• Des informations de diagnostic complètes sont disponibles pour l'utilisateur, en fonction du module d'E/S sélectionné
