AB SLC 500 Modèle 1746 Module d'entrée Entrées c.c. à usage général

Module d'entrée AB SLC 500 modèle 1746Entrées CC à usage général

Le module d'entrée AB SLC 500 modèle 1746 reçoit et stocke des données analogiques converties numériquement dans sa table d'image pour une récupération par tous les processeurs SLC 500 fixes et modulaires.Le module prend en charge les connexions de n'importe quelle combinaison de jusqu'à huit capteurs analogiques de tension ou de courant.
Les contrôleurs programmables SLC 500 offrent une excellente valeur avec des capacités étendues pour répondre à un large éventail d'applications, y compris la manutention, le contrôle HVAC, les opérations d'assemblage à grande vitesse, le contrôle de petits processus, le contrôle de mouvement simple et SCADA.

Spécifications techniques
Tension de fonctionnement : 85...132 V CA
Délai de signal, max.: allumé = 35 ms, éteint = 45 ms
Courant à l'état désactivé, max : 2 mA
Nombre d'entrées : 16
Charge de courant du fond de panier à 5 V : 85 mA
Applications : Entrées 120 V CA à usage général

Spécifications techniques pour 1746-IV16

Vers 1746-IV16

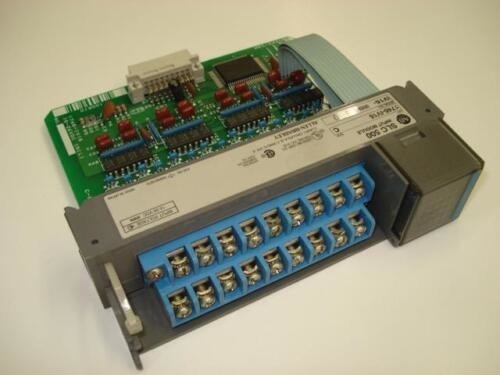

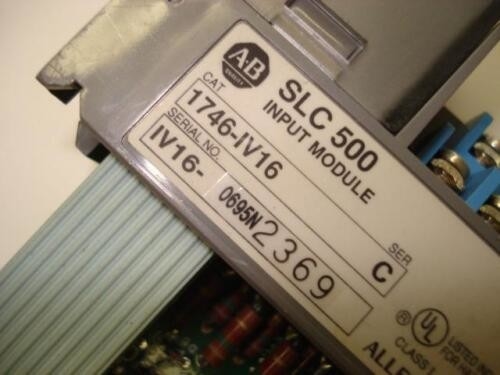

Le AB 1746-IV16 est un module d'entrées discrètes SLC 500.Ce module comporte seize (16) canaux d'entrée de source, idéalement utilisés pour interfacer des dispositifs de signalisation électrique tels que des commutateurs, des contacts auxiliaires, des capteurs et d'autres dispositifs qui fournissent des états de signal binaires ou ON/OFF.

Le 1746-IV16 prend en charge la configuration du câblage source.Généralement, les dispositifs d'entrée transportent la tension du signal et envoient cette tension vers le module d'entrée via la configuration du câblage du puits.Dans certains scénarios, certains dispositifs de signalisation électrique ne transportent pas de tension de signal d'entrée.C'est alors que le 1746-IV16 peut être utilisé dans lequel le module lui-même fournit la tension du signal à la boucle puis renvoie ces canaux d'entrée du module lorsque l'état du signal de l'appareil change.

Chaque canal du 1746-IV16 est conçu pour fonctionner à une tension nominale de 24 V CC, mais accepte une plage de tension de 10 à 30 V CC.De plus, chacun nécessite un courant d'entrée nominal de 8 mA à 24 Vcc.La tension d'entrée maximale à l'état activé est de 5,0 VCC et le courant d'entrée maximal à l'état désactivé est de 1 mA.Chaque canal présente un temps de retard de signal maximal de 8 ms pour les transitions ON à OFF et OFF à ON.

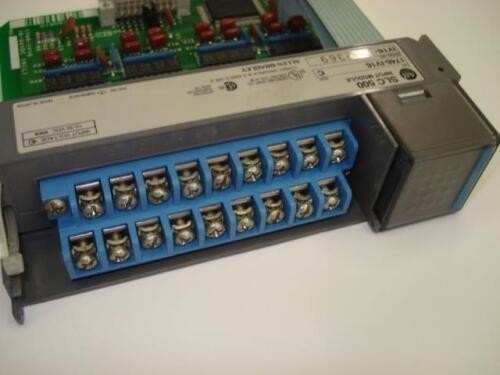

Le 1746-IV16 est un module large à un seul emplacement qui s'installe directement sur n'importe quel emplacement disponible du châssis 1746.Il peut être utilisé comme module d'E/S local ou module d'E/S distant.Il est livré avec 16 indicateurs d'état LED, chacun étant affecté à la surveillance de l'état des canaux d'entrée.Il est également livré préinstallé avec un bornier amovible qui permet un câblage modulaire et un remplacement simplifié du module en cas de dysfonctionnement du module.

Le 1746-IV16 a un courant et une tension maximum à l'état bloqué de 1 mA et 5 Volts CC.Il a un courant d'entrée nominal de 8 mA à 24 Volts DC et une dissipation de puissance maximale de 3,6 Watts.Il trouve des applications dans les entrées CC à usage général dans un système SLC 500.Le module 1746-IV16 est responsable de la réception et du stockage des données analogiques converties numériquement dans sa table d'images de données à récupérer par tous les processeurs SLC 500 modulaires et fixes.Il prend en charge les connexions jusqu'à 8 capteurs ou actionneurs pour diverses applications.Le module 1746-IV16 est livré avec des borniers amovibles, éliminant ainsi le besoin de déconnecter les fils et facilitant le remplacement du module.Il comprend également des circuits de filtrage et un couplage optique pour la réduction du bruit du signal.Les valeurs d'entrée du module 1746-IV16 sont facilement accessibles par les processeurs SLC 500 qui utilisent la programmation Ladder Logic.Le dépannage devient plus facile grâce aux indicateurs LED qui indiquent les évaluations de l'état des entrées.Le système SLC 500 utilise une plate-forme matérielle basée sur le partage qui comprend diverses combinaisons d'E/S numériques et analogiques, ce qui permet d'économiser des coûts et de l'espace.Le 1746-IV16 est destiné à être utilisé dans un environnement avec une plage de température de 0 à 60 degrés Celsius (32 à 140 degrés Fahrenheit) et une plage d'humidité relative sans condensation de 5 à 95 %.
