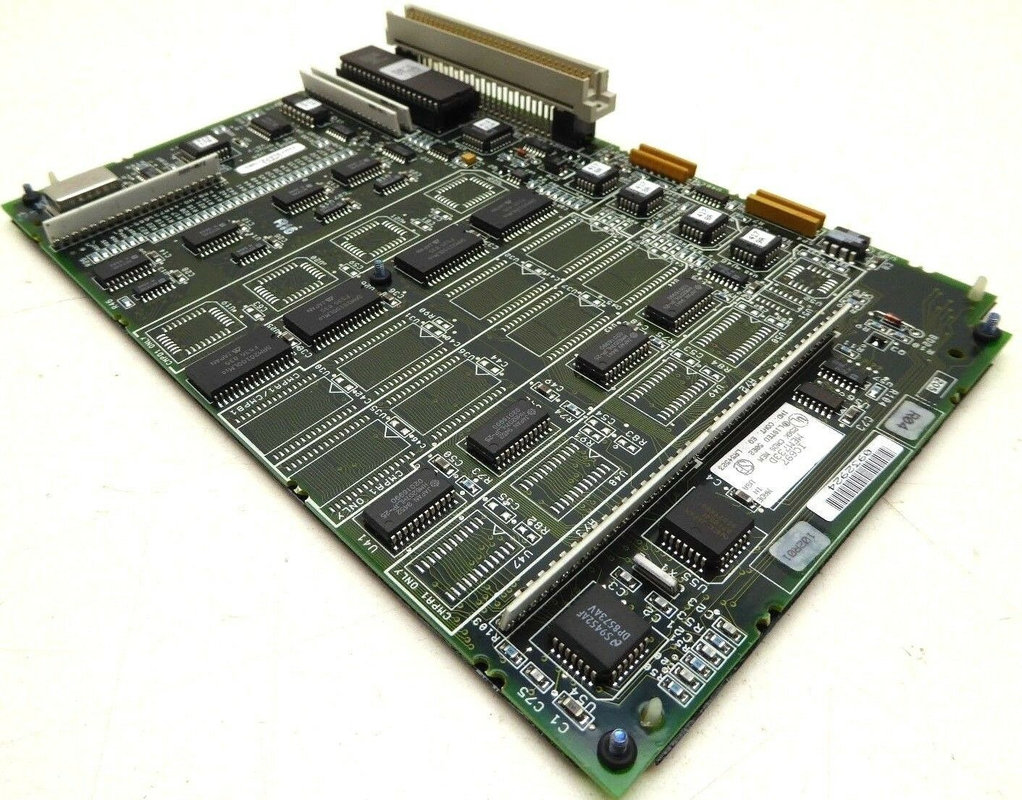

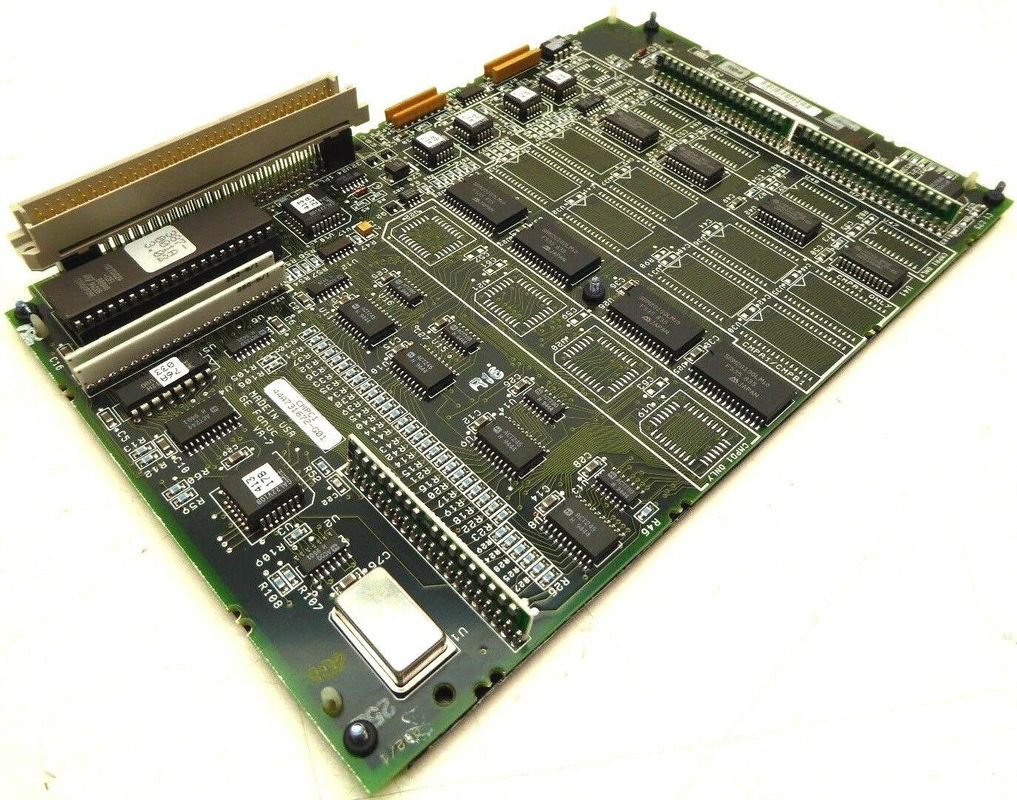

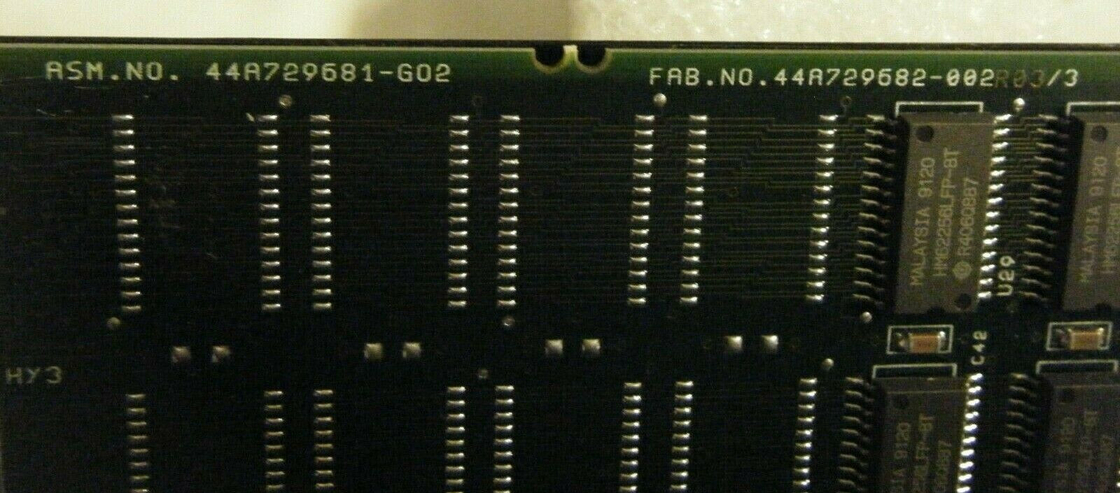

IC697MEM735 GE Extenseur de mémoire Série 90-70 Disponible en 128 256 Ko

IC697MEM735 GE Memory Expander Série 90-70 Disponible en 128/256 Ko

IC697MEM735 Détails rapides :

IC697MEM735

• EXTENSEUR DE MÉMOIRE
• SÉRIE 90-70
• DISPONIBLE EN 128/256 KBYTES
• AVEC 256 KBYTES DE MÉMOIRE FLASH NON VOLATILE
•

IC697MEM735 Description fonctionnelle
L'IC697MEM735 est un module CPU évolutif développé par GE Fanuc. Il est conçu pour augmenter la capacité de mémoire de données et de logique des modules CPU compatibles, notamment les séries 780, 781, 782, 788 et 789. Il est disponible en configurations de 128 Ko, 256 Ko (qui comprend 256 Ko supplémentaires de mémoire flash non volatile) et 512 Ko, ce qui en fait un outil utile pour les applications qui exigent une extension de mémoire importante. Installé directement sur le module CPU en tant que carte fille, il utilise un emplacement d'extension de mémoire dédié. Sa conception compacte et intégrée simplifie l'installation et évite d'occuper des emplacements de rack supplémentaires.

IC697MEM735 Caractéristiques du produit
Provision de mémoire critique : Étant donné que de nombreux CPU GE Fanuc Série 90-70 manquent de RAM interne, ce module sert de composant clé, fournissant la mémoire de travail principale nécessaire à l'exécution de la logique et au stockage des données.
RAM sauvegardée par batterie : En cas de perte de courant, le module s'appuie sur la batterie intégrée du CPU pour préserver le contenu de la mémoire volatile (SRAM). Cela permet au contrôleur de revenir à un fonctionnement normal sans perte de données une fois l'alimentation rétablie.
Capacité de mémoire flash : La version 256 Ko comprend une mémoire flash non volatile, permettant aux utilisateurs de stocker des données critiques qui doivent survivre aux pannes de courant et aux défaillances de la batterie. La mémoire flash est bien adaptée pour conserver les fichiers de configuration, les points de consigne et l'historique des défauts.
Détection d'erreurs et contrôles d'intégrité : Le CPU surveille constamment l'état de la mémoire grâce à la validation des sommes de contrôle et à la détection des erreurs de parité sur la SRAM. Ces fonctionnalités permettent d'éviter la corruption des données non détectée et d'assurer des performances système constantes.

IC697MEM735 Considérations relatives à l'alimentation
Une gestion appropriée de l'alimentation pendant l'installation est essentielle pour la sécurité de l'équipement et l'intégrité des données :

Mesures de sécurité avant l'installation :
Avant d'installer le module, coupez l'alimentation du rack pour éviter les courts-circuits ou les dommages électriques.
Alignez précisément les connecteurs entre le CPU et le module de mémoire.
Utilisez les vis et les entretoises fournies pour fixer solidement le module, assurant ainsi la stabilité mécanique et électrique.

Étapes post-installation :
Après avoir fermement monté le CPU et le module de mémoire dans le rack, rétablissez l'alimentation du système.
La mémoire peut ensuite être effacée ou initialisée à l'aide du logiciel de programmation GE Fanuc, qui est compatible avec les environnements Windows et MS-DOS.
Des instructions et des commandes claires dans le logiciel garantissent une configuration et une vérification de la mémoire en toute sécurité.

IC697MEM735 Batterie et rétention de la mémoire
Type de batterie : Le système utilise la batterie au lithium ACC701, qui non seulement préserve la mémoire, mais alimente également l'horloge/calendrier en temps réel du CPU.
Consignes de remplacement de la batterie : Pour éviter la perte de données, installez toujours la nouvelle batterie avant de retirer l'ancienne. Cela garantit une alimentation ininterrompue de la SRAM, maintenant à la fois le contenu de la mémoire et les fonctions de chronométrage. Des inspections de batterie de routine et des calendriers de remplacement préventifs sont recommandés, en particulier dans les applications critiques telles que la production d'énergie, le traitement chimique ou le contrôle des transports.

IC697MEM735 Instructions d'installation
Étapes de préparation : Assurez-vous que l'alimentation du rack est coupée avant de commencer l'installation.
Alignement des composants : Alignez les connecteurs de la carte de mémoire d'extension avec ceux du CPU. Positionnez les vis captives sur la carte de mémoire d'extension pour qu'elles correspondent aux entretoises préinstallées sur le CPU.
Monter la carte de mémoire d'extension : Poussez soigneusement la carte de mémoire d'extension sur le connecteur du CPU, en vous assurant que les vis restent alignées avec leurs entretoises respectives.
Serrer les vis : Utilisez un tournevis cruciforme n°1 pour serrer fermement chaque vis de la carte de mémoire d'extension dans les entretoises.
Installer le module CPU : L'alimentation du rack étant toujours coupée, placez le module CPU dans son emplacement désigné dans le rack.
Mise sous tension et effacement de la mémoire : Une fois l'installation terminée, mettez l'alimentation du rack sous tension. Pour effacer la mémoire, utilisez un logiciel de programmation compatible (tel que MS-DOS ou Windows) et suivez les instructions détaillées du manuel de l'utilisateur du logiciel de programmation.
