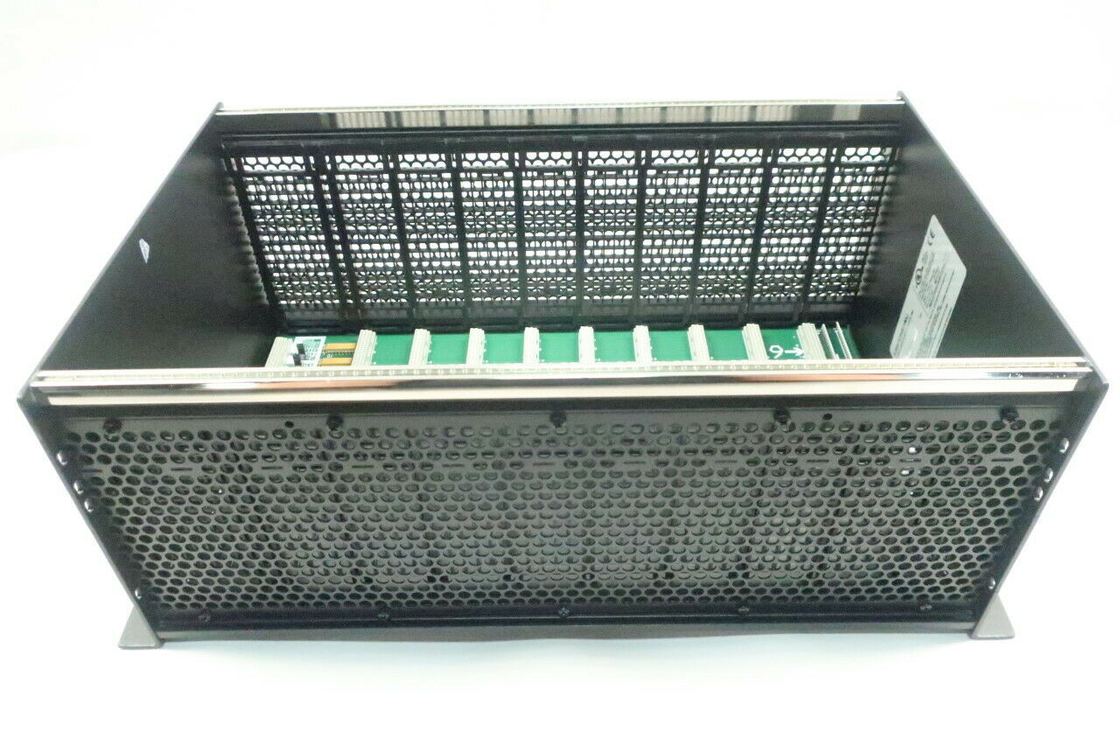

SÉRIE DE SUPPORT DE PLC DE GE FANUC IC697CHS790 90-70 9 MODULES D'ENTRÉE-SORTIE DE FENTES

• Description du produitGénération FANUC IC697CHS790 PLC RACK SERIES 90-70 9 SLOTS qui sont utilisés pour le traitement des donnéesModules d'entrée/sortie


  Des détails rapides:
• Les produits de base doivent être présentés dans un emballage de qualité supérieure.
• RACP PLC
• Série 90-70
• 9 machines à sous
• Accepte tous les types de modules IC697
• Détection des fentes pour les modules d'entrée/sortie de type rack
•

Description du produit

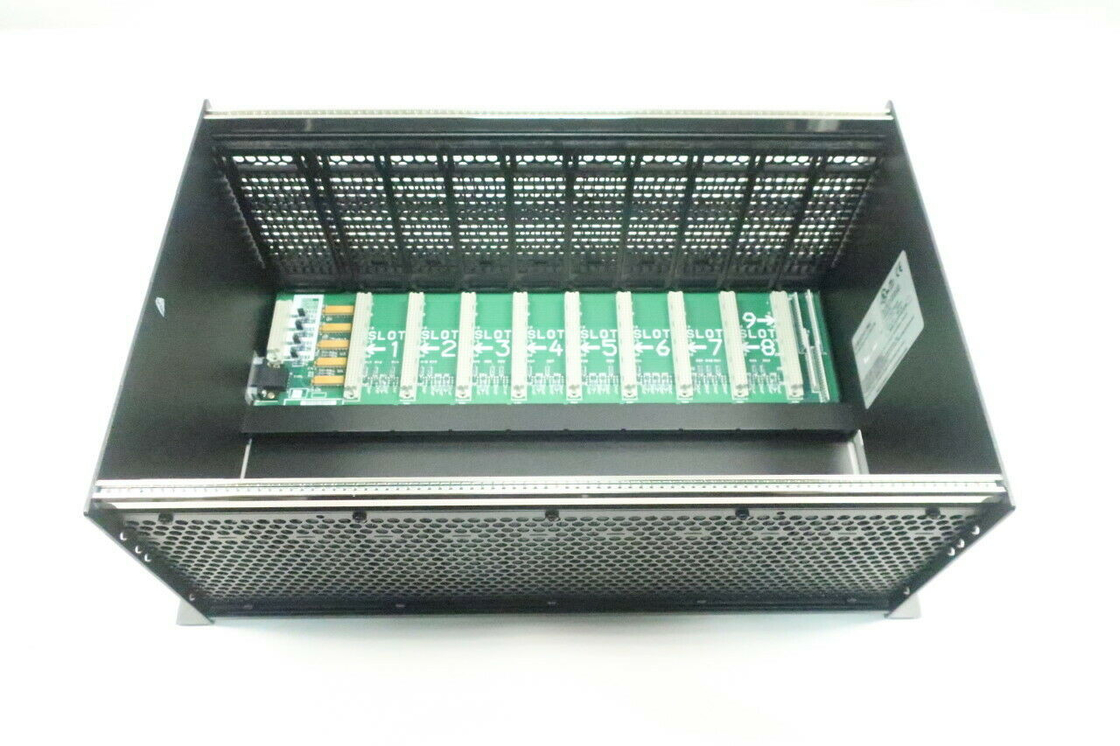

L'IC697CHS790 est un monteur arrière à 9 fentes pour le contrôleur programmable IC697 utilisé pour les configurations de processeur et d'E/S.Il est possible de disposer d'une alimentation pour le rack standard à 9 fentes situé à la position la plus à gauche du moduleLe rack IC697CHS790 est monté dans un boîtier de 10 pouces de profondeur où les ventilateurs ne sont normalement pas nécessaires.6 W et la largeur de l'ouverture d'alimentation à 2.4 W. Chaque rack offre une fente de détection pour l'E/S de type rack créée pour le PLC IC697. Aucun interrupteur ou jumper n'est nécessaire sur les modules E/S.

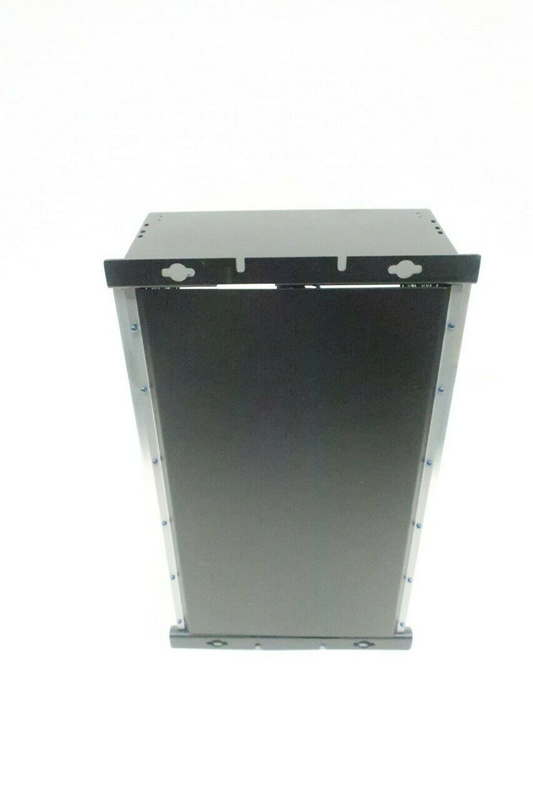

Le montage du rack IC697CHS790 nécessite un espace suffisant pour permettre un refroidissement approprié des modules du système.Les exigences relatives au montage doivent être déterminées en fonction de l'application et du support approprié commandé.Les brides de montage sont facilement installées en usine dans les panneaux latéraux des racks.


Les modules d'E/S IC697 sont verrouillés à l'aide d'une clé pour éviter l'échange involontaire d'un type de module par un autre type de module.Chaque module comprend une clé qui se fixe mécaniquement sur le rail central du rackSi le module n'est pas du bon type, il ne peut pas être inséré dans cette fente.Un numéro de rack de 0 à 7 doit être attribué lorsqu'il y a plusieurs racks dans un système; le rack CPU est toujours rack 0. Le nombre de chaque rack sera déterminé par le PLC à partir des quatre jumpers sur le plan arrière du rack.et les sauteurs sont sur le fond..
