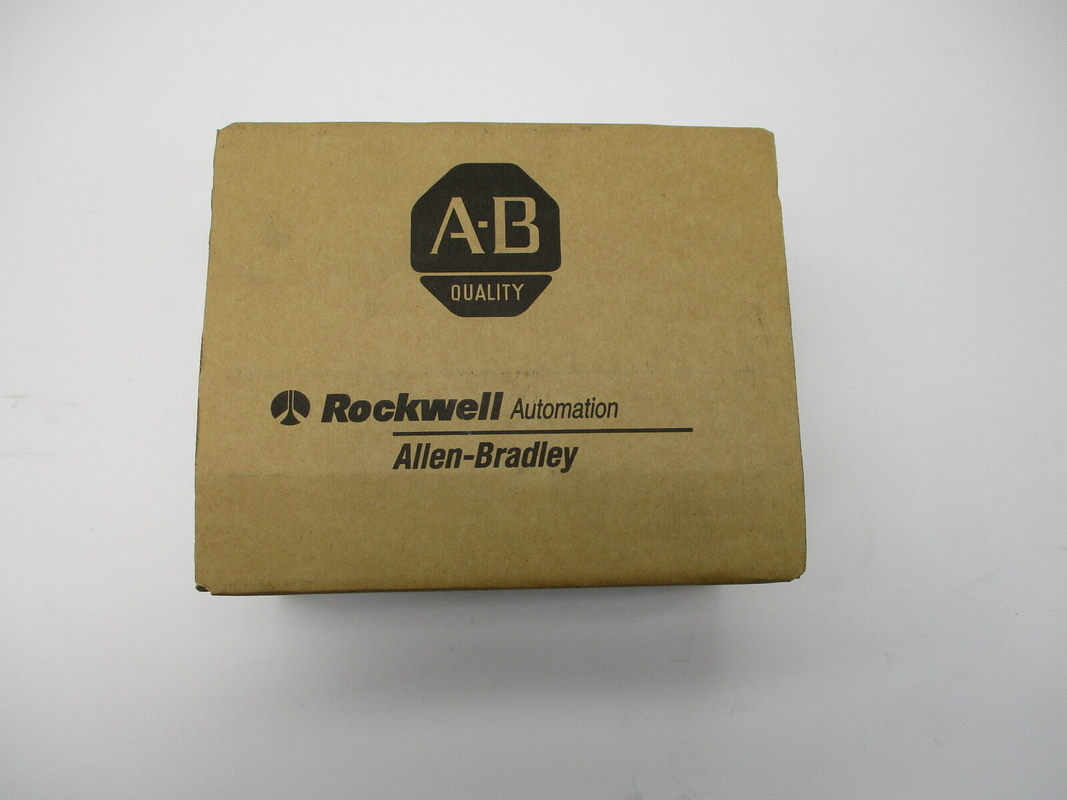

Alimentation d'énergie de Logix du contrat 85-265VAC 2.0A 8W Allen Bradley 1769-PA4

Le AB 1769-PA4 est une alimentation CompactLogix I/O. Il peut fournir 120 à 240 Volts d'alimentation CA et 24 Volts d'alimentation CC aux processeurs, contrôleurs,et les modules d'E/S qui y sont connectés. Jusqu'à 8 modules peuvent être connectés à chaque côté du 1769-PA4 pour un maximum de 16 modules pour une alimentation électrique. Cette alimentation fournit 4 A de courant à 5 Volts CC ou 2 A à 24 Volts DC.Ce module mesure 2.76 x 3,43 x 4,65 pouces et pèse environ 630 g (1,39 lb).Il a un boîtier de style ouvert avec fusible intégré qui est remplaçable par des numéros de pièces Littelfuse 02183.15MXP ou les fusibles Wickman 19195-3.
Le 1769-PA4 comporte des composants qui comprennent un levier de bus avec une fonction de verrouillage, un indicateur d'état LED, une porte d'alimentation avec une étiquette d'identification,connecteurs de bus mobiles et stationnaires (avec broches mâles et femelles), une étiquette de plaque d'immatriculation, des fentes de langue et de rainures supérieures et inférieures, des verrous de rail DIN supérieurs et inférieurs, un bloc de borne avec couvercle à sécurité pour les doigts et un boîtier pour le fusible remplaçable.
Cette alimentation a une plage de tension d'entrée sélectionnable de 85 à 265 Volts et 170 à 265 VAC le long d'une plage de fréquence d'entrée de 47 à 63 Hertz.Sa consommation d'énergie est d'environ 200 VA à 120 Volts AC et 240 VA à 240 Volts AC et son courant d'entrée maximal est de 25 Ampères à 132 Volts ACLe 1769-PA4 a une capacité de courant de 4 Ampères à 5 Volts CC et un de 2 Ampères à 24 Volts DC, une tension d'entrée nominale de 120 à 220 Volts AC, une puissance de 18 Watts,d'une tension de sortie de 24 volts DCSa tension d'isolation est continue à 265 volts à partir de l'entrée de courant alternatif dans le système.

Le produit AB avec le numéro de pièce 1769-PA4 est un composant CompactLogix qui fonctionne comme une alimentation I/O.Cette alimentation CompactLogix I/O fournit de l'alimentation à l'arrière-plan qui est distribuée aux modules I/O Compact 1769Cette alimentation est capable d'alimenter les modules des deux côtés de l'unité.Les modules d'E/S compacts peuvent être installés de chaque côté de l'alimentation d'expansion d'E/S où jusqu'à huit (8) modules peuvent être installés pour un total de 16 modules d'E/S compacts..

Cette alimentation est dotée d'une plage d'entrée de tension sélectionnable de 85 à 265 V AC ou 170 ou 265 V AC. Avant d'alimenter l'alimentation,s'assurer que la sélection correcte est activée pour éviter tout dommage au moduleCe composant d'alimentation a un courant nominal de sortie de 4,0 A à 5 VDC et de 2,0 A à 24 VDC.Cette alimentation est compatible pour les installations dans un ensemble CompactLogix avec un grand nombre de sorties discrètes et de modules analogiques.

Cette alimentation est équipée d'un fusible interne, qui peut être remplacé par un fusible de type Wickmann 19195-3.15A ou Littelfuse 02153.15MXP.

La planification de l'alimentation est essentielle dans la construction d'un assemblage CompactLogix, car l'alimentation est le module référencé par l'exigence de distance d'alimentation.Cette exigence de module doit être respectée pour maintenir une configuration CompactLogix valide. Les modules, y compris les modules de processeur et de communication, ne doivent pas dépasser la distance de distribution d'alimentation définie.

Ce module d'alimentation est également configuré dans le logiciel de programmation tel que RSLogix 5000 ou Studio 5000 Logix Designer.
