Détails sur le produit:
Conditions de paiement et expédition:
|
| Marque: | Ab | Modèle: | 1771-HRA |
|---|---|---|---|
| Type de module: | Module d'excitation du résolveur | Tension de fusible: | 120 V |
| Max Input Frequency: | Le différentiel de 250 kilohertz a entré | Produits: | De +/- commande analogue de C.C 10 volts |
| Les machines à sous: | 2 fentes par es | Période de mise à jour de module: | 2 ms/axis |
| Mettre en évidence: | Conducteur Module d'Allen Bradley Digital,Conducteur Module de 1771 HRA Digital,Module d'Ethernet de 250 kilohertz E/S |
||
| Marque | AB |
| Numéro de pièce/catalogue | 1771-HRA |
| Type de module | Module d'excitation du résolveur |
| Voltage du fusible | Pour les appareils électroniques |
| Fréquence maximale d'entrée | Entrée différentielle de 250 kilohertz |
| Produits | Commande analogique en courant continu de +/- 10 volts |
| Les machines à sous | 2 emplacements par ES |
| Période de mise à jour du module | 2 ms/axe |
| Courant en arrière plan | 1.7 ampères |
| Armure de câblage | 1771-WB |
| Armure de câblage | 1771-WA |
| Temps de capture du pouls | 50 à 9,999 microsecondes |
| Les dimensions | 3.5 x 6,5 x 2,0 pouces (89 x 165 x 51 mm) |

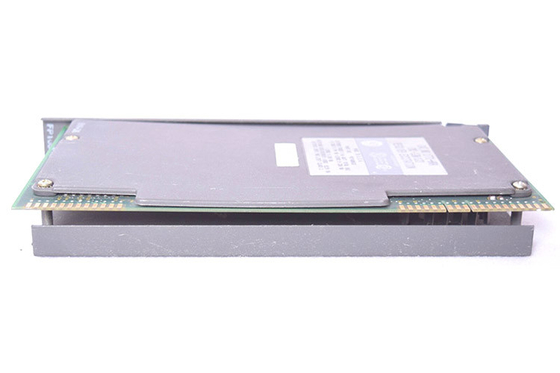

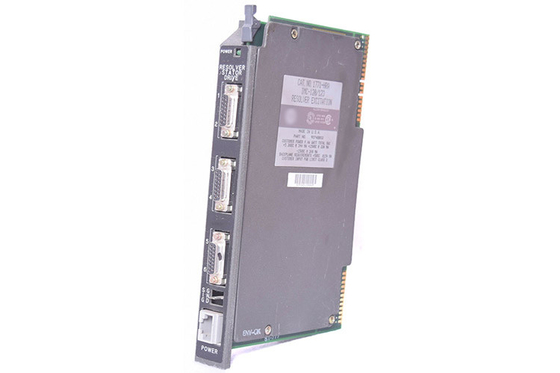

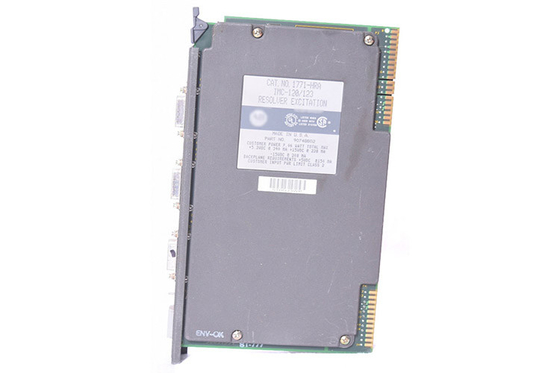

The 1771-HRA Resolver Excitation Module by AB is a module located on the 1771 I/O chassis slot and is used with the IMC 120 System to provide Sine and Cosine Signals which excite the Stator of the IMC 120 Resolver Feed-back and provide position feedback to controller modulesLe 1771-HRA utilise le module d'alimentation 1771-PS7 qui fournit 5V, 15V,et 24 V de courant continu à l'aide du câble 1771-CAS connecté au connecteur de verrouillage et de verrouillage à 12 broches du 1771-HRA et il a une consommation d'énergie de 0.4W. Il a une lumière LED verte pour afficher l'état de l'alimentation et utilise le câble 1771-CAPR de 12 pieds pour se connecter au panneau de terminaison.72V (RMS) au minimum et une amplitude maximale de 7Le 1771-HRA a une tension OFFSET maximale de 0,01 V CC avec une distorsion du signal TDH de 0,1% et une fréquence de sortie de 2,5 KHz.Sa relation Sine-Cosine reste à 900 pour 4.5 minutes, avec un décalage de phase sinus de 0.450Il a une charge inductive de sortie maximale de 80 Ohms à 800 et il a une limite de courant de sortie de 0,81A (min) et 0,35A (max).Le 1771-HRA a un temps de retard maximum du signal de 2 secondes de la mise sous tension à la sortie.
