Module de positionnement de PLC 5 I O 1 kilohertz 1 fente Allen Bradley 1771-DL

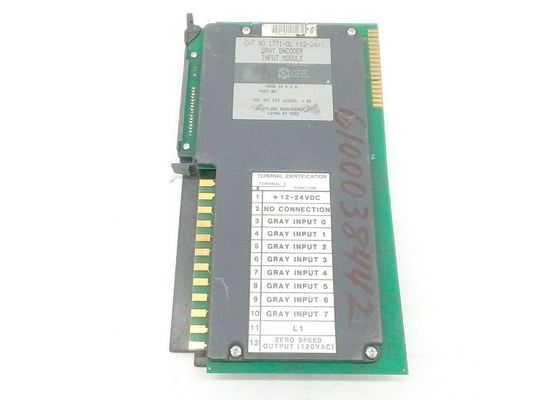

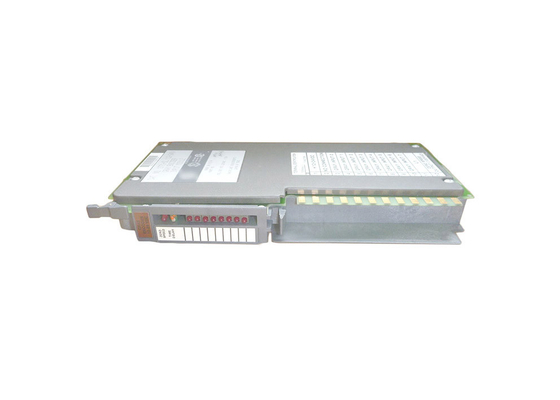

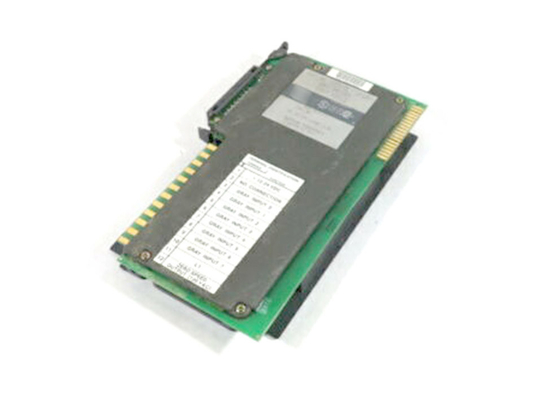

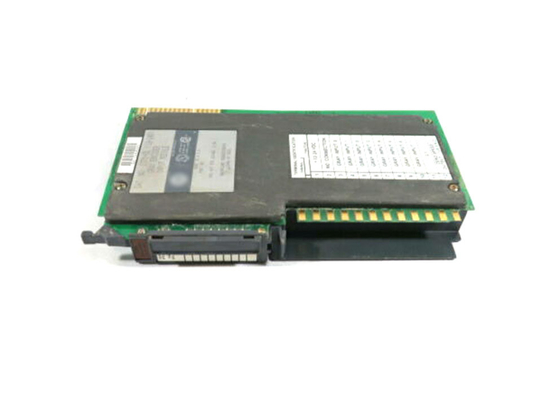

AB 1771-DL est un module gris de convertisseur de code. Il exige un approvisionnement d'alimentation CC 12-24V relié entre le 1771-WB et l'encodeur absolu. L'encodeur gris à 8 bits du bulletin 845A-SJZ3DN6DW est compatible avec ce module, avec le bras compatible du câblage 1771-WB. Le code gris à 8 bits est alors converti d'un encodeur absolu en nombre binaire à 8 bits. Ceci sera alors employé comme entrée au contrôleur programmable d'AB. Tandis que l'encodeur gris est dans le mouvement, le commutateur de triac de zéro-vitesse à C.A. 120V est allumé. Le commutateur s'éteindra seulement après que le module identifient que le mouvement s'est arrêté à un à retard de temps sélectionnable. Utilisant le pot d'équilibre situé sur l'avant du module, l'à retard de temps peut être modifié entre 0,3 et 6 secondes. Tournez le bouton dans le sens contraire des aiguilles d'une montre pour diminuer le retard et dans le sens horaire pour augmenter le retard. Le commutateur peut être utilisé quand un échec d'encodeur est détecté parce qu'il agira en tant que contact de sécurité et ouvrira le circuit d'entraînement. Évalué à 5A à C.A. 120V, le commutateur a une fréquence de fonctionnement de 47-63 hertz. Le commutateur a le courant de sortie 0.5A continu et a 2A pendant 10 millisecondes de courant de montée subite. Son commutateur a un courant minimum de charge de 50 mA et la chute de tension de Sur-état est 2V au courant de charge de 100 mA. Le 1771-DL a un courant maximum de fuite de 5 mA à hors état et le fusible de sortie a un AG 8 au coup 1A normal. Le module reçoit seulement des entrées de l'encodeur qui dépiste une position de rotation de 0-360 degrés. Et des valeurs de cette position seront converties en code gris à 8 bits de 0-255. Utilisant le câble multipolaire, l'encodeur peut envoyer les valeurs de position de perforations au module 1771-DL. Les valeurs seront placées à la carte mère du châssis d'entrée-sortie du module. Le module produira une binaire 0-255 à 8 bits à l'entrée du processeur par la carte mère.

Le module a estimé que les dimensions de 1" x 6" x 10" (3 cm X 15 cm X.25 cm) et lui pèse 0,43 kilogrammes. La saisie fonctionnera seulement entre les bornes 4 et 6 et entre les bornes 24 et 26. La température de fonctionnement est de 32 – 140 degrés de Fahrenheit. La température de stockage du module est de -40-185 degrés Fahrenheit avec une hygrométrie sans condensation de 5 - de 95%. Le courant de carte mère est de 120 mA au filtre d'entrée de C.C 5V et de 1 milliseconde à retard de temps. Le 1771-DL a des 6 mA par peu à C.C 10V et 15 mA par peu à C.C 27V sur le courant d'approvisionnement d'entrée.
