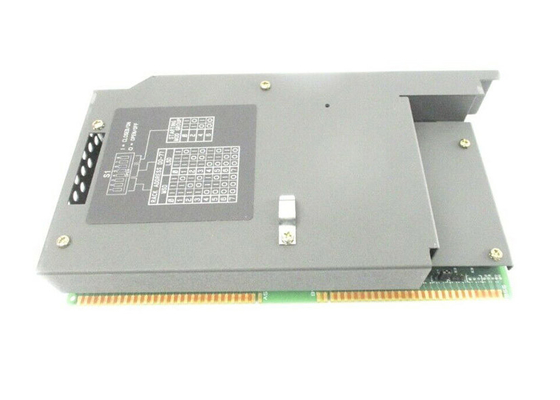

AB 1771-ALX, adaptateur local d'entrée-sortie, 1771 externe ou alimentations d'énergie de fente

1771-ALX le module local d'adaptateur d'entrée-sortie de PLC 5 par AB est un module de châssis d'entrée-sortie qui tient compte de la séparation du support de l'AUTOBUS sans perturber ou arrêter le système entier. Le module est placé sur la fente extrême gauche d'entrée-sortie de châssis 1771 d'entrée-sortie et il a une longueur de câble de maximum de 30m pour le connexion-à-système qui peut être une combinaison des câbles de 1m (1771-CX1), de 2m (1771-CX2), ou de 5m (1771-CX5).

Il a « prise de terminateur de CXT un 1771†pour l'arrêt 1771-ALX du module local d'adaptateur d'entrée-sortie de PLC 5 sur l'AUTOBUS avec le contrôleur programmable de PLC 5 et si opérationnel, le module d'adaptateur absorbe le maximum 6.3W chauffe et dissipation thermique de 21,48 BTU/hr. Le module dessine un courant de carte mère de 1.2A à C.C 5V et est conçu pour fonctionner sans sous-solliciter à une température ambiante entre 0 et 60 0C (32 et 140 0F) à une gamme d'hygrométrie de 5-95% sans condensation. Le 1771-ALX a 3 indicateurs de lumière de LED qui montrent le statut et permet également à des utilisateurs de dépanner le module.

AB 1771-ALX est un adaptateur local d'entrée-sortie. Ce module permet l'installation de jusqu'à seize (16) adaptateurs locaux d'entrée-sortie, permettant l'expansion de support et la capacité d'accueillir un plus grand nombre de 1771 modules. Il est installé dans la fente extrême gauche de chaque châssis et emploie un câble d'interconnexion pour établir la connexion physique au support prolongé. Il est compatible pour l'usage avec le câble d'interconnexion 1771-CX1 avec une longueur de 1 mètre, le 1771-CX2 avec une longueur de 2 mètres, et le 1771-CX5 avec une longueur de 5 mètres.

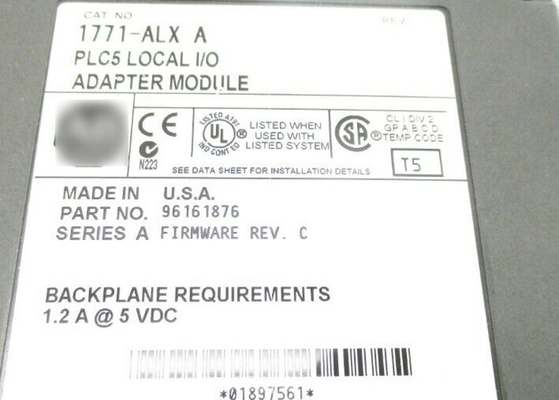

La distance de châssis soutenue par le 1771-ALX est 30 câble-mètres ou de 98,4 câble-pieds. Elle a une dissipation de puissance maximum de 6,3 watts et de minimum de 5,7 watts avec une dissipation thermique maximum de 21,48 unités thermiques britanniques (Btu) par heure et un minimum de 19,44 Btu par heure. Elle a une aspiration actuelle de carte mère de 1,2 ampères à 5 volts de C.C.

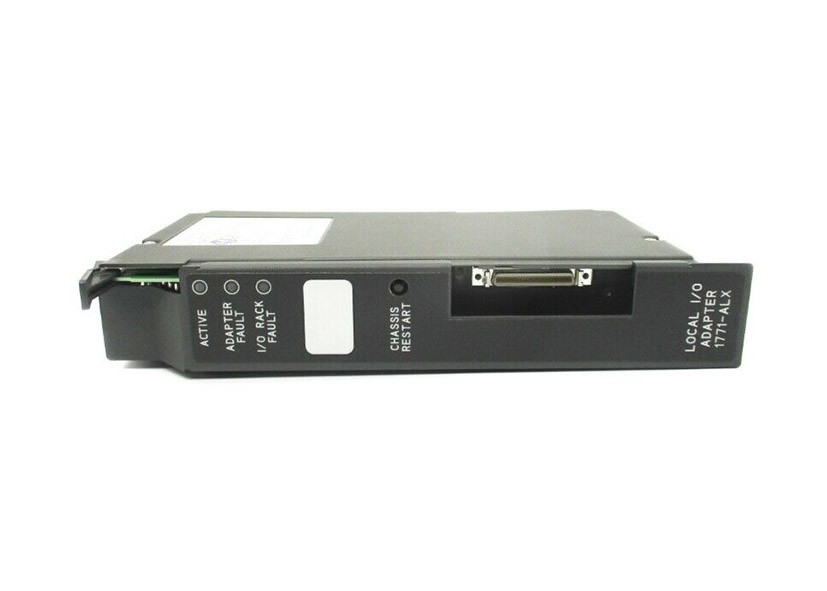

En installant ce module, appliquez les positions de saisie appropriées de module. Le connecteur supérieur doit être placé entre 54 et 56 tandis que le connecteur inférieur doit être alterné 4 et 6. Il peut être employé avec le châssis 1771 de n'importe quelle entrée-sortie de la série A ou du B ou avec n'importe quel 1771 externe ou alimentations d'énergie de fente. Il vient avec trois (3) indicateurs de LED qui indiquent si l'adaptateur est EN ACTIVITÉ ; DÉFAUT d'ADAPTATEUR, et DÉFAUT de SUPPORT d'entrée-sortie.

Pour la configuration d'adaptateur, il est équipé des commutateurs d'adaptateur et des prises d'adaptateur. L'adaptateur commute est employé pour placer l'adresse de support d'entrée-sortie et le premier nombre de groupe d'entrée-sortie ou le groupe démarrant de module. La prise de configuration de module est utilisée pour qualifier des modules d'entrée-sortie et des méthodes d'adressage. Pour l'usage avec des modules d'entrée-sortie de 32 points et soutenir n'importe quelle méthode de adressage, placez la prise de configuration pour court-circuiter les 2 goupilles inférieures.

Avec cet arrangement, le 1771-IX et le 1771-IY ne peuvent pas être employés. Pour placer le soutien du 1771-IX et du 1771-IY et toute méthode de adressage, short les deux (2) goupilles supérieures. Dans cette configuration, des modules d'entrée-sortie de 32 points ne sont pas soutenus.
