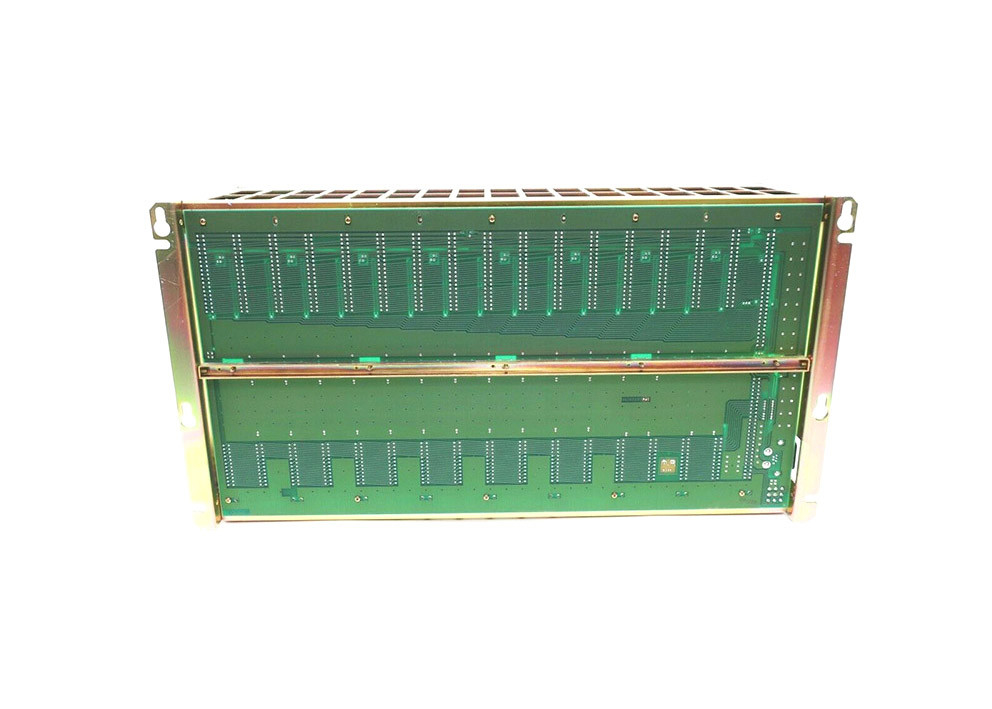

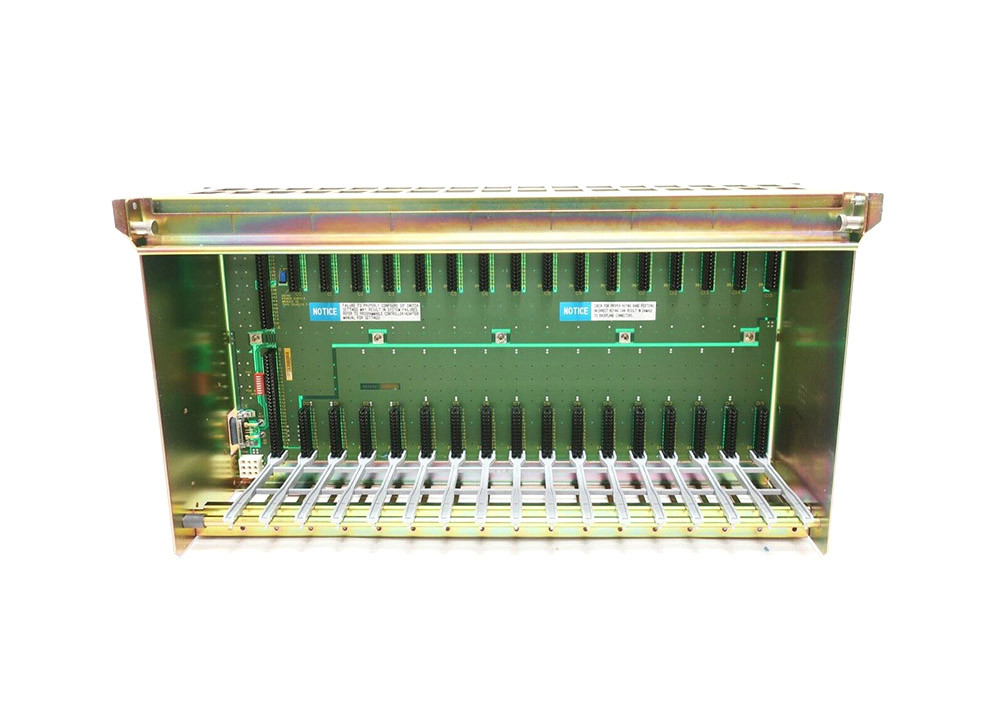

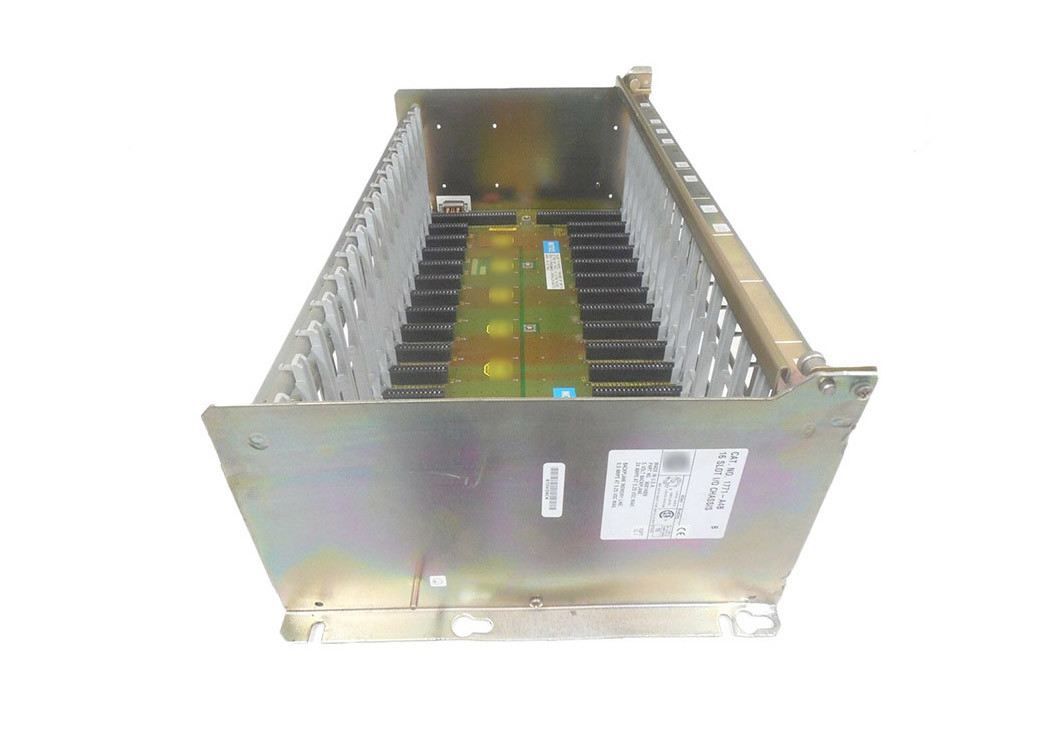

AB 1771-A4B, châssis universel d'entrée-sortie, 24 ampères, 16 fentes

L'AB 1771-A4B est un châssis d'E/S universel qui fait partie de la famille de produits de contrôleurs logiques programmables (PLC) 1771.qui héberge les circuits électroniquesIl accueille également les charnières pour les bras de câblage de terrain.

The 1771-A4B is designed to be operated at a temperature range of 32-140 Degree Fahrenheit or 0-60 Degree Celsius while the hardware’s storage temperature is -40 to 185 Degree Fahrenheit or -40 to 85 Degree Celsius. Il a une humidité relative de 5-95% non condensant. Lors de l'installation de ce châssis I/O universel, maintenir la vibration du panneau et le choc dans les 2g à 10-500 Hz et 15g, respectivement.

Le 1771-A4B est capable de recevoir de l'énergie via le processeur 1771 avec des alimentations intégrées qui fournissent 2-4 Ampères,les modules d'alimentation avec une puissance nominale de 3 à 8 ampères et les alimentations externes avec une puissance de 6 ampèresEn règle générale, n'installez jamais une alimentation externe et un module d'alimentation sur le 1771-A4B.Cette connexion d'alimentation n'est pas compatible et disqualifiera la configuration du matériel.

Le 1771-A4B est configuré à l'aide du logiciel de programmation RSLogix 5, qui est le logiciel de programmation commun utilisé pour l'ensemble de la plate-forme PLC5.

Le châssis 1771-A4B a 16 emplacements d'entrée/sortie. Il a des dimensions de 12,4 x 24 x 7,6 pouces. et pèse 14,8 lbs.il utilise la méthode de montage du panneau arrière avec un espacement adéquat et un boîtier ouvertLe plan arrière du châssis a une alimentation de 8 A à 5 V CC.

Le châssis 1771-A4B a une configuration universelle pour le montage du châssis et la conception du système en raison de sa propre conception cohérente.et fournir une gamme complète deLes modules d'E/S sont livrés avec des bras de câblage et des panneaux de terminaison à distance, éliminant la nécessité de déconnecter le fil pour remplacer le module.Pour le dépannage et le diagnosticIl est conçu pour une utilisation dans un environnement industriel avec une température de 0 à 60°..Température de fonctionnement de 32 à 140 °C, humidité relative non condensante de 5 à 95% et choc de fonctionnement de 30 g.
