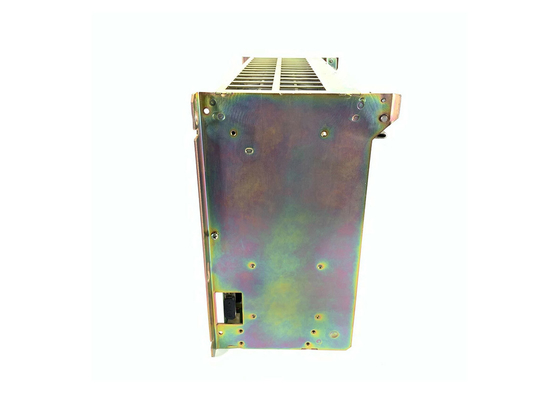

AB 1771-A3B1, châssis universel d'entrée-sortie, 24 ampères, 12 fentes

L'AB 1771-A3B1 est un châssis E/S pour les modules E/S 1771. Le système 1771 PLC-5 est un système modulaire qui nécessite un châssis E/S 1771 pour permettre l'installation de divers modules. La communication entre les modules E/S et le module processeur ou le module adaptateur E/S est assurée par le fond de panier. Le châssis 1771-A3B1 dispose de 12 emplacements E/S. Il a des dimensions de 12,4 x 19,0 x 7,6 pouces et pèse 12,6 lb. Pour l'installation dans un système 1771 PLC-5, il utilise une méthode de montage sur panneau arrière avec un espacement adéquat et un boîtier ouvert. Le fond de panier du châssis a une alimentation de 8A à 5V CC. Le châssis 1771-A3B1 a une configuration universelle pour le montage du châssis et la conception du système en raison de sa propre conception cohérente. Pour une extension future, il peut être facilement remplacé par un châssis plus grand. Il est destiné à être utilisé dans un environnement industriel avec une température de fonctionnement de 0 à 60 °C (32 à 140 °F), une humidité relative sans condensation de 5 à 95 % et un choc de fonctionnement de 30 g.

L'AB 1771-A3B1 est un châssis E/S universel qui fait partie du bulletin produit 1771. Ce module est principalement utilisé pour fournir un emplacement d'installation pour le matériel d'automate programmable (PLC) tel que les alimentations, les processeurs, les modules E/S et les modules spécialisés. Il fournit également la charnière de divers bras de câblage qui sont utilisés pour terminer les fils de signal pour l'interfaçage aux modules.

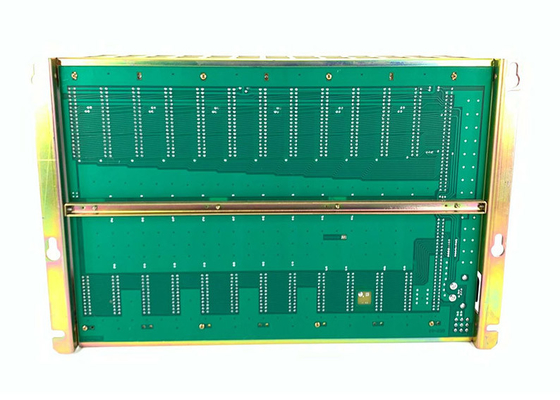

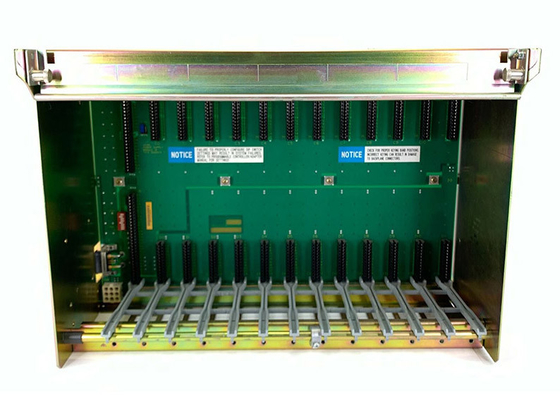

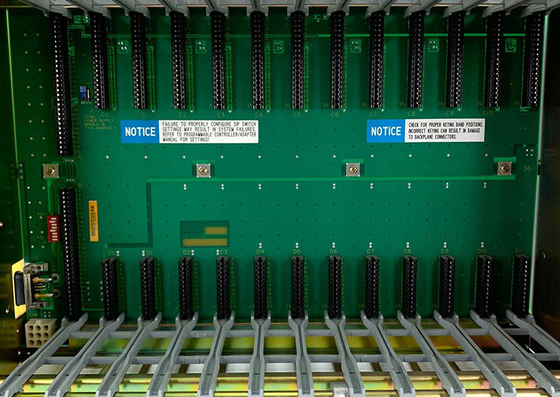

Le 1771-A3B1 héberge la connectivité du module au fond de panier ainsi que le fond de panier lui-même. La tension et le courant de sortie de l'alimentation connectée sont distribués par des circuits électroniques installés sur ce châssis, qui sont reçus par chaque module installé. Ce châssis peut accueillir jusqu'à douze (12) modules et peut être utilisé comme rack E/S local, étendu ou distant (RIO). Il a un courant de sortie maximal de 24 ampères et prend en charge le montage sur panneau uniquement via les pattes de montage fournies. Ce châssis est fixé au panneau arrière du boîtier à l'aide de boulons de montage de ¼-20 (M6 x 10).

Ce châssis a des spécifications de température de 0 à 60 degrés Celsius ou 32 à 140 degrés Fahrenheit pour la température de fonctionnement et une température de stockage de -40 à 85 degrés Celsius ou -40 à 185 degrés Fahrenheit avec une humidité relative de 5 à 95 %, sans condensation. Il pèse 5,9 kilogrammes ou 13 livres et mesure physiquement 483 x 339 x 221 millimètres ou 19,0 x 12,4 x 7,6 pouces. Il est approuvé et certifié pour une utilisation dans les zones d'application de classe 1, division 2, groupes A, B, C et D avec un choc et une vibration de fonctionnement de 2 g à 10-500 Hertz et 15 g, respectivement.
