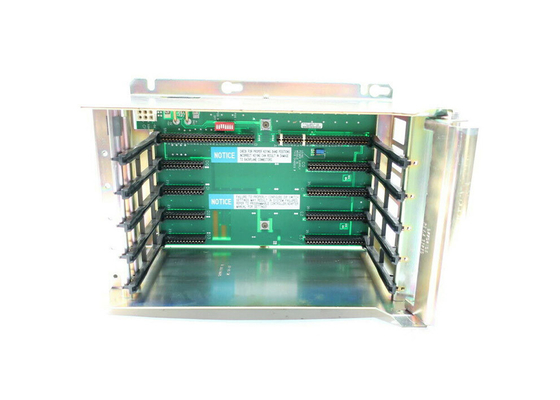

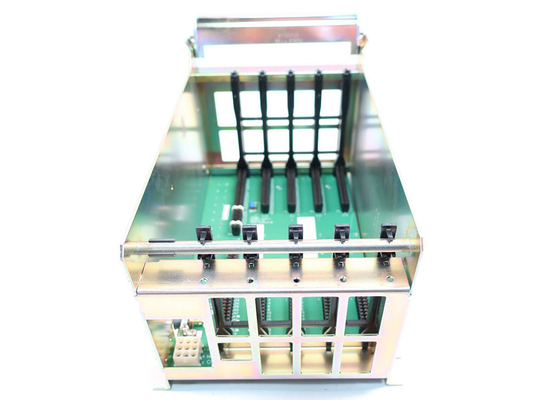

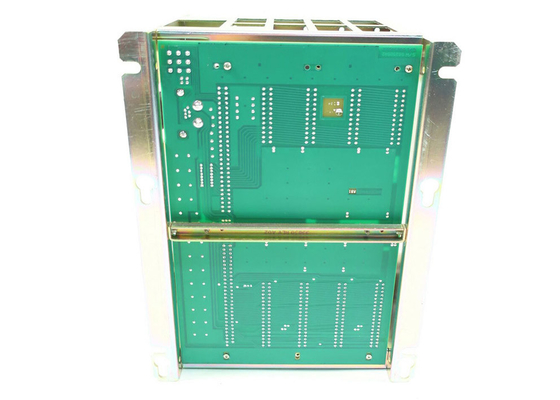

AB 1771-A1B, entrée-sortie Chasis, 4 fentes, 16 ampères de PLC 5

Le 1771-A1B est un châssis AB PLC-5 .

Le châssis AB 1771-A1B est la colonne vertébrale de chaque système de contrôleur programmable AB PLC-5. Ce châssis fournit un chemin de communication entre divers modules d'E/S et le contrôleur ou le module adaptateur d'E/S. Le 1771-A1B est un boîtier universel et compact pour le processeur, les modules d'alimentation, les modules adaptateurs d'E/S distants et locaux étendus, et les modules d'E/S.

Le châssis 1771-A1B dispose de 4 emplacements pour le montage de divers modules. L'emplacement le plus à gauche du châssis 1771-A1B est réservé au processeur ou au module adaptateur. Les autres emplacements du châssis sont compatibles avec les modules de communication, les modules d'E/S et les modules d'alimentation. Il est crucial de suivre les tableaux de compatibilité pour chaque module PLC-5/1771. Veuillez noter que le 1771-A1B fait partie de la série B. Les alimentations 1771-P1, -P2, -P7 et -PS7 peuvent être montées sur la plaque latérale gauche du châssis 1771-A1B.

Le châssis 1771-A1B est conçu pour une installation sur panneau. Le châssis 1771-A1B peut recevoir de l'alimentation via des processeurs avec des alimentations intégrales qui fournissent 2 à 4 ampères, des modules d'alimentation qui fournissent 3 à 8 ampères et des alimentations externes qui fournissent 6,5 à 16 ampères.

Le courant de fond de panier le plus important pour le 1771-A1B est de 16 ampères fonctionnant à 5 volts CC. Le châssis 1771-A1B doit être connecté à un bus de masse central via des goujons de mise à la terre situés sur le châssis lui-même. L'alimentation du châssis est configurée via le cavalier de configuration.

Le cavalier a deux positions : "N" - position pour l'alimentation externe, et "Y" - position pour le module d'alimentation ou le processeur avec une alimentation intégrale. Le châssis 1771-A1B ne peut pas être alimenté à la fois par un module d'alimentation et une alimentation externe en même temps.
