AB 1746-P1, alimentation d'énergie de SLC 500, 120/220 volt à C.A.
Détails sur le produit:
| Lieu d'origine: | LES Etats-Unis |
| Nom de marque: | AB |
| Numéro de modèle: | 1746-P1 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Nouveau dans la boîte originale |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 |
|
Détail Infomation |
|||
| Marque: | AB | Modèle: | 1746-P1 |
|---|---|---|---|
| Série: | SLC 500 | Type de module: | Alimentation électrique |
| Tension d'entrée: | 120 à 220 volts à C.A. | Courant inrush: | 20 ampères |
| Capacité actuelle interne: | 2 A 5V à dc 0,46 A à C.C 24V | Plage de tension de sortie: | 18 à 30 volts de C.C |
| Mettre en évidence: | Le PLC a isolé le module de sortie de relais,48VDC Digital je module d'O,Module de sortie positif de logique de PLCs |
||
Description de produit

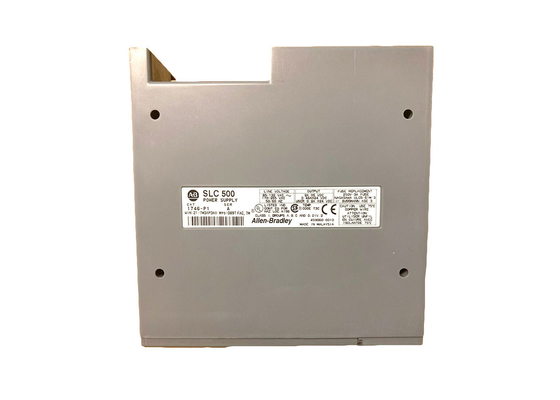

AB 1746-P1, SLC 500 alimentation électrique, 120/220 Volts AC
Spécifications techniques pour 1746-P1
| Produit de fabrication | Automatisation Rockwell |
| Marque | AB |
| Numéro de pièce/catalogue | 1746-P1 |
| Série | SLC 500 |
| Type de module | Énergie |
| Voltage d'entrée | 120 à 220 volts AC |
| Puissance d'entrée | 42 watts |
| Courant d'entrée | 20 ampères |
| Capacité de courant interne | 2 A à 5 V dc 0,46 A à 24 V dc |
| Plage de tension de sortie | 18 à 30 volts de courant continu |
| Courant de fond (5 volts) | 2 ampères |
| Courant de fond (24 volts) | 0.46 ampères |
| Fréquence | 47 à 63 Hertz |
| Localisation | 1746 châssis |
| Les dimensions | 5.5 x 2.3 x 5.7 pouces |
| Le Conseil de sécurité des Nations unies | 32151706 |
| Température de fonctionnement | de 0 à 60 °C |
| Protection des fusibles | 1746-F1 ou équivalent |
| Logiciel de programmation | RSLogix 500 |
Vers 1746-P1
L'AB 1746-P1 est une alimentation SLC 500. Il a une tension de ligne de 85 à 132 Volts ou 170 à 265 Volts AC à 47 à 63 Hertz et avec une consommation de ligne typique de 135 VA.Sa capacité de courant interne est de 2 A à 5 Volts CC et 0.46 A à 24 Volts CC et son courant d'entrée est de 20 A maximum.Cette alimentation dispose également d'une capacité de courant de 24 Volt CC de 200 mA et d'une plage de tension de 24 Volt DC de 18 à 30 Volts DC.
La protection maximale contre le surcourant fournie par l'utilisateur est de 15 A et l'isolation entre les bornes d'entrée et le plan arrière est de 1800 Volts AC RMS pendant 1 seconde. Mesure 5,5 x 2,3 x 5.7 pouces et pesant 2 livres ou 00,9 kg, cette alimentation peut être installée dans un châssis 1746.Il a également une température de fonctionnement de 0 à 60 degrés Celsius et la capacité actuelle est diminuée de 5% lorsque la température dépasse 55 degrés Celsius.

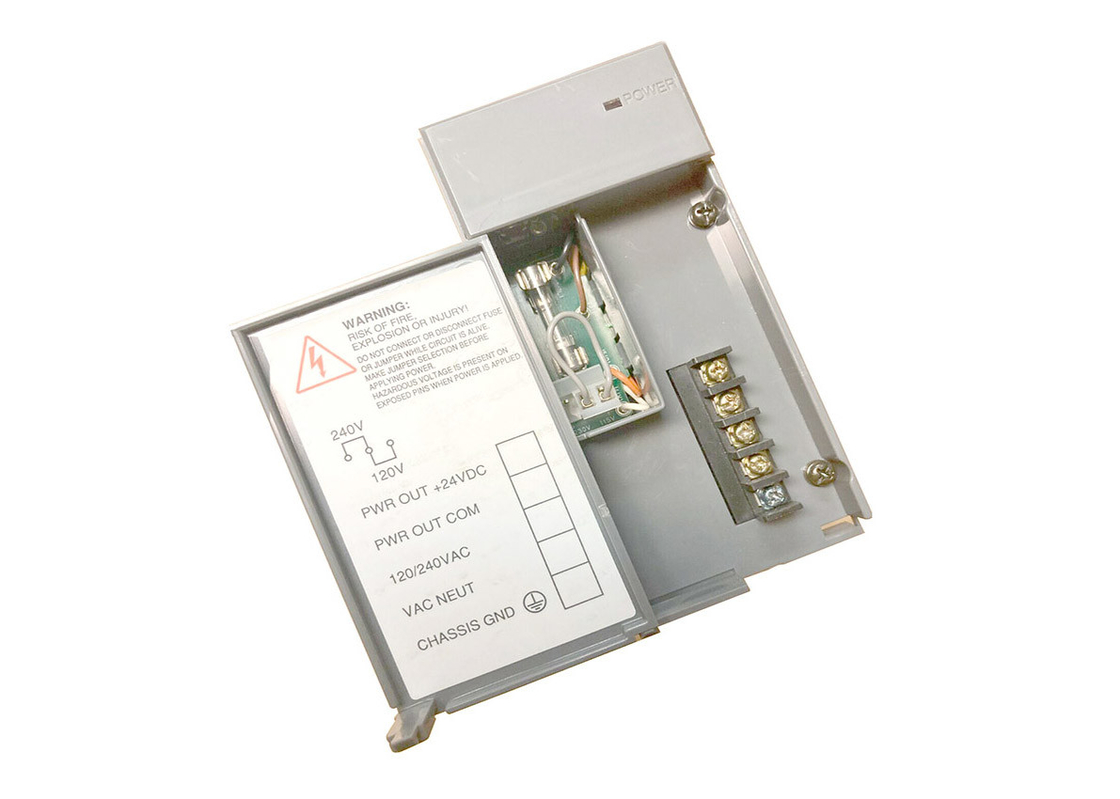

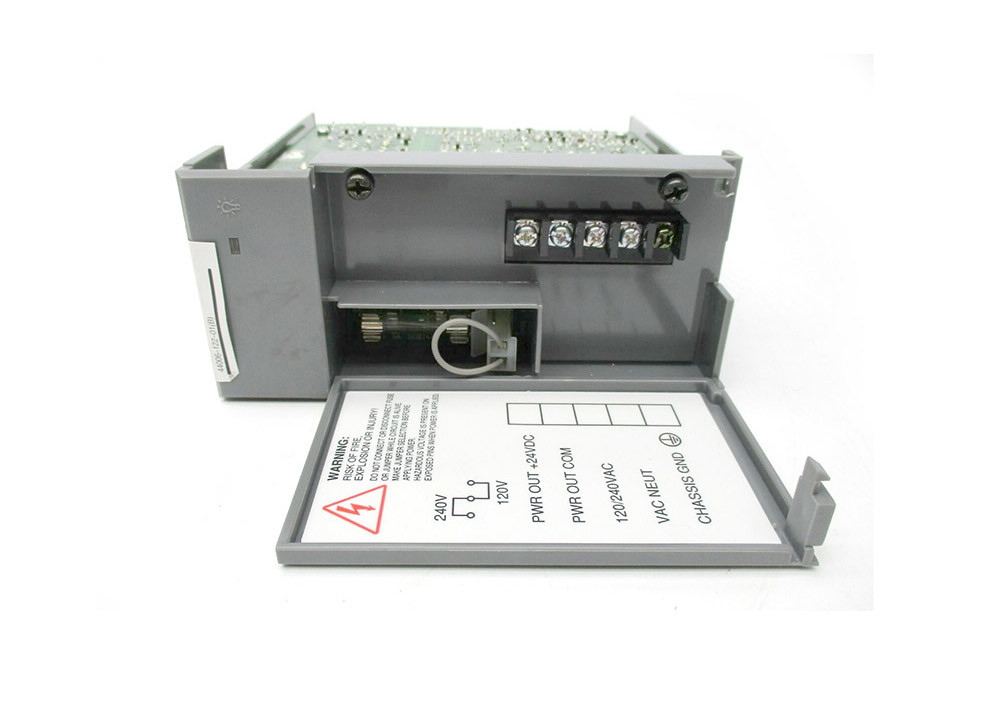

Le jumper d'entrée doit être réglé avant d'appliquer de l'énergie à l'alimentation 1746-P1 pendant l'installation.Cela est dû au fait que les broches exposées ont une tension dangereuse lorsque l'alimentation est appliquée et cela peut entraîner des blessuresCette alimentation est fournie avec une protection contre les fusibles, mais elle est limitée à la protection contre les risques d'incendie dus à des conditions de court-circuit.la série A 1746-P1 qui est fabriquée au Japon subira une panne d'alimentation et une défaillance du processeur et la procédure de récupération est de recharger le programme utilisateur.
Pour la série A 1746-P1 fabriquée en Malaisie, le processeur continue, mais un utilisateur de 24 volts DC s'arrête et la procédure de récupération consiste à corriger l'état de surcourant.Lorsque la sous-tension se produit, the 1746-P1 power supply will continue to operate the SLC 500 controllers for a short time and it will stop supplying power to the controllers when the input voltage drops below the recommended operating range for a time that is longer than the CPU hold-up timePour l'alimentation 1746-P1, le temps d'attente du processeur est de 20 ms pour la charge complète et de 3000 ms sans charge.
Le 1746-P1 est une alimentation électrique SLC 500.Il fournit de l'alimentation en arrière-plan qui est utilisé par la plupart des modules attachés au châssis pour alimenter chaque circuit électrique pour devenir opérationnel.
Ce module d'alimentation a une tension de ligne requise de 85 - 132 / 170 - 265 VAC avec une fréquence de 47-63 Hz.ce module est capable de fournir une tension de 18 à 30 VDC avec un courant de 200 mACette alimentation est équipée d'un fusible interne qui peut être remplacé par le numéro de pièce 1746-F1.
Grâce aux alimentations, les contrôleurs SLC 500 sont capables de fonctionner même si l'alimentation d'entrée tombe en dessous du niveau de tension de fonctionnement.Le programme et les données d'E/S sont continués à être scannés pendant une période limitée. Si la puissance revient au niveau de tension normal, le processeur peut continuer à fonctionner normalement. Pour 1746-P1, le temps de rétention du processeur est de 20 ms à pleine charge et de 3000 ms à vide.
Cette alimentation est installée à l'extrême gauche d'un châssis SLC 500. Que ce soit le rack d'entrée/sortie principal, d'expansion ou à distance, la position d'installation est la même.
La protection maximale contre le surcourant fournie par l'utilisateur est de 15 A et l'isolation entre les bornes d'entrée et le plan arrière est de 1800 Volts AC RMS pendant 1 seconde. Mesure 5,5 x 2,3 x 5.7 pouces et pesant 2 livres ou 00,9 kg, cette alimentation peut être installée dans un châssis 1746.Il a également une température de fonctionnement de 0 à 60 degrés Celsius et la capacité actuelle est diminuée de 5% lorsque la température dépasse 55 degrés Celsius.
Le jumper d'entrée doit être réglé avant d'appliquer de l'énergie à l'alimentation 1746-P1 pendant l'installation.Cela est dû au fait que les broches exposées ont une tension dangereuse lorsque l'alimentation est appliquée et cela peut entraîner des blessuresCette alimentation est fournie avec une protection contre les fusibles, mais elle est limitée à la protection contre les risques d'incendie dus à des conditions de court-circuit.la série A 1746-P1 qui est fabriquée au Japon subira une panne d'alimentation et une défaillance du processeur et la procédure de récupération est de recharger le programme utilisateur.
Pour la série A 1746-P1 fabriquée en Malaisie, le processeur continue, mais un utilisateur de 24 volts DC s'arrête et la procédure de récupération consiste à corriger l'état de surcourant.Lorsque la sous-tension se produit, the 1746-P1 power supply will continue to operate the SLC 500 controllers for a short time and it will stop supplying power to the controllers when the input voltage drops below the recommended operating range for a time that is longer than the CPU hold-up timePour l'alimentation 1746-P1, le temps d'attente du processeur est de 20 ms pour la charge complète et de 3000 ms sans charge.
Le 1746-P1 est une alimentation électrique SLC 500.Il fournit de l'alimentation en arrière-plan qui est utilisé par la plupart des modules attachés au châssis pour alimenter chaque circuit électrique pour devenir opérationnel.
Ce module d'alimentation a une tension de ligne requise de 85 - 132 / 170 - 265 VAC avec une fréquence de 47-63 Hz.ce module est capable de fournir une tension de 18 à 30 VDC avec un courant de 200 mACette alimentation est équipée d'un fusible interne qui peut être remplacé par le numéro de pièce 1746-F1.
Grâce aux alimentations, les contrôleurs SLC 500 sont capables de fonctionner même si l'alimentation d'entrée tombe en dessous du niveau de tension de fonctionnement.Le programme et les données d'E/S sont continués à être scannés pendant une période limitée. Si la puissance revient au niveau de tension normal, le processeur peut continuer à fonctionner normalement. Pour 1746-P1, le temps de rétention du processeur est de 20 ms à pleine charge et de 3000 ms à vide.
Cette alimentation est installée à l'extrême gauche d'un châssis SLC 500. Que ce soit le rack d'entrée/sortie principal, d'expansion ou à distance, la position d'installation est la même.
