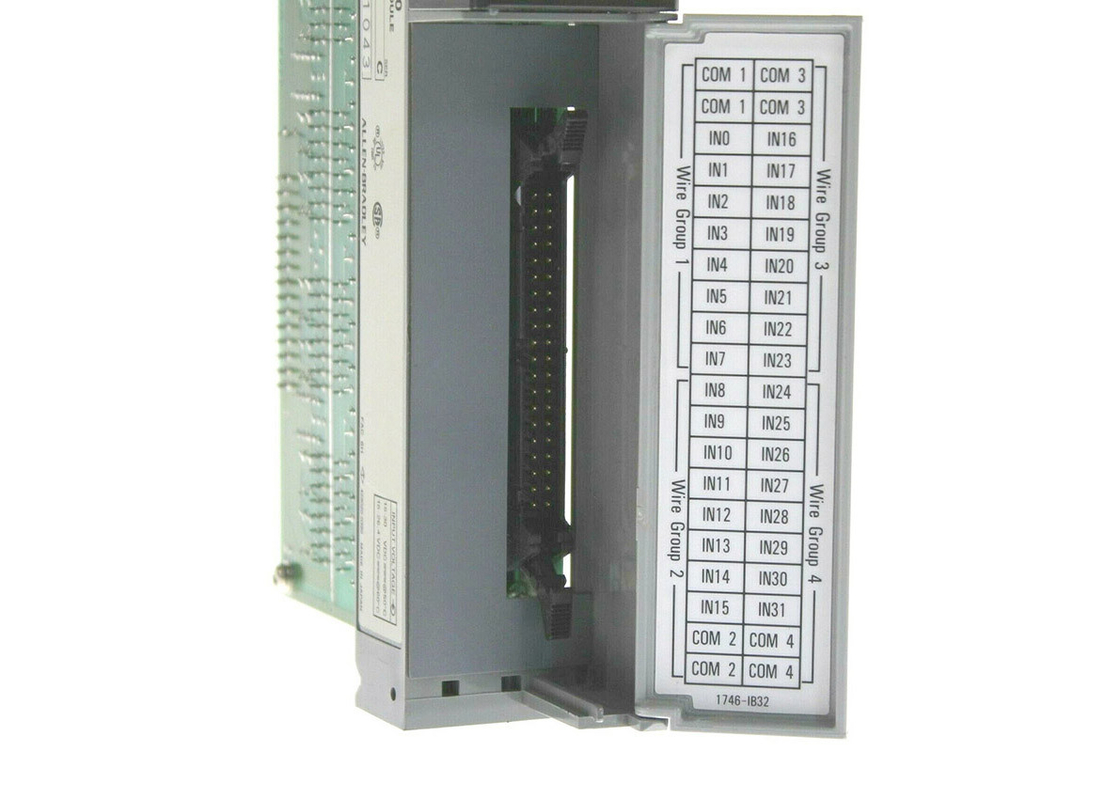

AB 1746-IB32, module d'entrée 24VDC de descente, module d'entrée de SLC 500

AB 1746-IB32 est un module d'entrée discret de SLC 500. Ce module fonctionne à une tension nominale de 24VDC et à une gamme de tension du °C 50 de C.C 15-30V @ (°F) 122 ou °C 60 de C.C 15-26.4V @ (°F) 140. Ce module est typiquement utilisé pour connecter les dispositifs électriques tels que des commutateurs, des capteurs, des contacts auxiliaires et d'autres dispositifs binaires ou "MARCHE/ARRÊT". Jusqu'à trente-deux (32) signaux d'entrée peuvent être câblés à ce module par l'intermédiaire des 32 canaux inclus de module d'entrée.

Le 1746-IB32 est un module simple de fente qui est configuré utilisant le logiciel de programmation de RSLogix 500. Il est compatible pour l'usage avec n'importe quel processeur de SLC 500, idéalement avec le matériel modulaire de style de SLC 500. Il soutient l'installation localement, le long du contrôleur ou sur un support d'entrée-sortie d'expansion ou sur un châssis à distance d'entrée-sortie le long d'un adaptateur de communication de SLC 500. Il installe directement sur n'importe quelle fente disponible de 1746 châssis excepté la fente 1 qui est réservée pour le contrôleur de SLC 500.

Le 1746-IB32 a une aspiration actuelle de carte mère de 50 mA à 5VDC avec la tension d'entrée hors état maximum de 5VDC, courant d'entrée nominal 5,1 de C.C de mA @ 24V, maximum outre du courant d'entrée d'état de 1,5 mA avec le retard typique de signal de Mme 8 pour chacun des deux DESSUS à et à SUR la transition de signal.

En installant le module, assurez-vous que la puissance est coupée du châssis car ce module ne soutient pas le retrait et l'insertion sous la puissance (RIUP). Il vient avec un TB démontable qui permet le câblage à distance au module aussi bien qu'à l'entretien simplifié comme insertion d'autorisations de RTB à un autre module du même type.

Le 1746-IB32 offre l'isolement dans la carte mère examinée à 1500 volts à C.A. pendant 60 secondes entre la carte mère et l'entrée-sortie et elle a une tenue diélectrique à C.A. de 1500 volts. La tension minimum à travers son circuit dans SUR l'état est de 15,0 volts de C.C et dans son état, elle a une chute de tension maximum de 5,0 volts de C.C et un courant maximum de fuite de 1,5 mA. Le module 1746-IB32 a un temps de retard maximum de signal de 3ms à travers ses entrées dans DESSUS et OUTRE du mode et de lui a un courant d'entrée nominal global de 5,1 mA à 24 volts de tension nominale de C.C. Le 1746-IB32 a une parenthèse de température de fonctionnement entre 0 et 60 degrés de Celsius (32 et 140 degrés de Celsius) à l'humidité sans condensation et à lui de 5 à de 95% a une tenue vibratoire opérationnelle de 1G à 5 à 200 Hertz et une estimation de choc de 30G.
