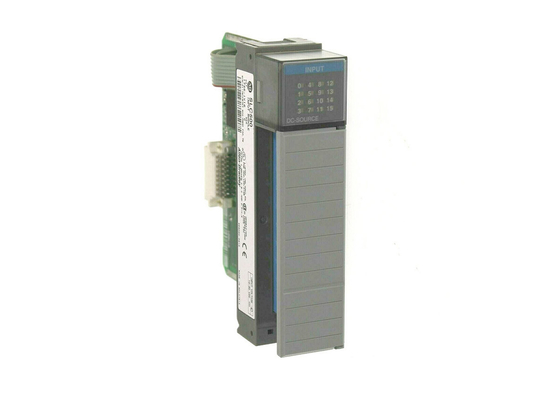

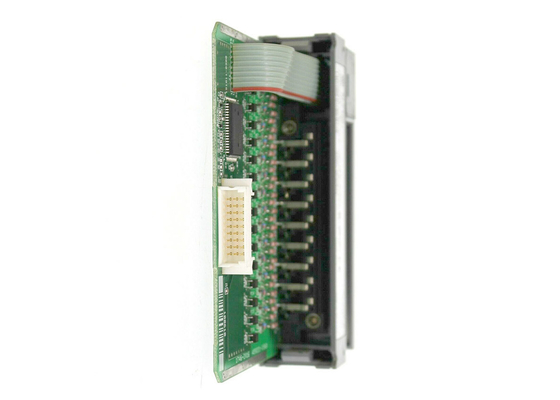

AB 1746-IV16, module d'entrée discret d'approvisionnement de SLC 500, a entré la tension de 24VDC

AB 1746-IV16 est un module d'entrée discret de SLC 500. Ce module comporte seize (16) canaux d'entrée d'approvisionnement, idéalement utilisés pour connecter des dispositifs de signalisation électrique tels que des commutateurs, contacts auxiliaires, capteurs et d'autres dispositifs qui fournissent les états binaires ou "MARCHE/ARRÊT" de signal.

Le 1746-IV16 soutient la configuration de câblage de source. Généralement, les périphériques d'entrée portent la tension de signal et envoient cette tension vers le module d'entrée par l'intermédiaire de la configuration de câblage d'évier. Dans quelques scénarios, quelques dispositifs de signalisation électrique ne porte pas une tension de signal d'entrée. C'est quand le 1746-IV16 peut être employé où, le module lui-même fournit la tension de signal à la boucle renvoie alors des canaux de cette entrée du module quand les changements d'état de signal de dispositif.

Chaque canal du 1746-IV16 sont conçus pour être actionnés à une tension nominale de 24VDC cependant, accepte la gamme de tension de 10-30 volts continu. En plus, chacun exige un courant d'entrée nominal de 8 mA à 24VDC. La tension d'entrée maximum de sur-état est de 5,0 volts continu et le maximum outre du courant d'entrée d'état est de 1 mA. Chaque canal montre un temps de retard maximum de signal de Mme 8 pour chacun des deux DESSUS à et à SUR les transitions.

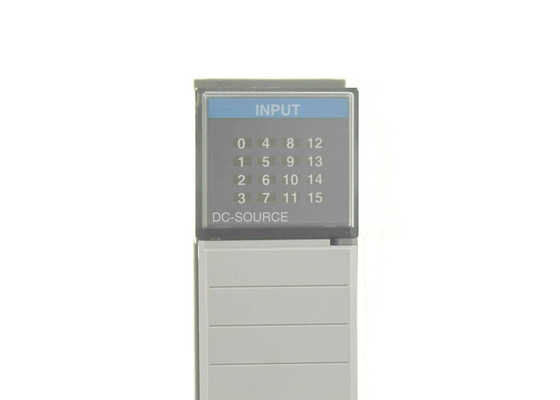

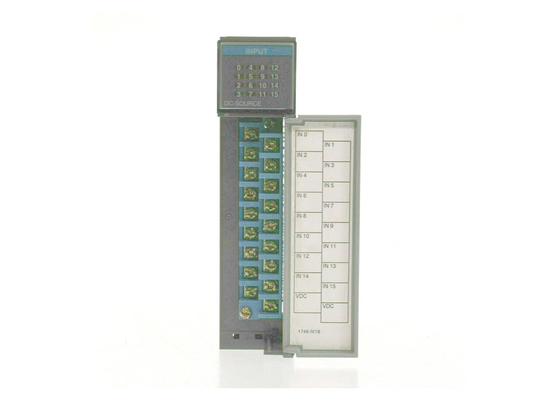

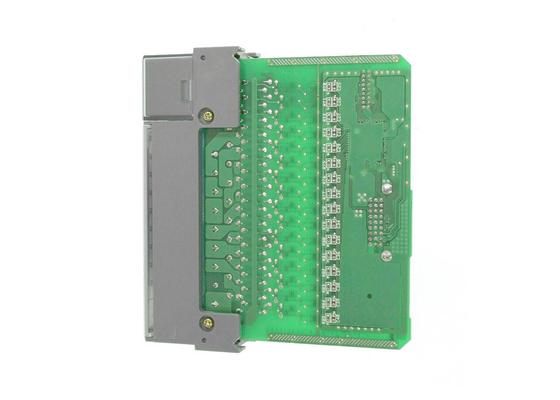

Le 1746-IV16 est un module large de fente simple qui installe directement sur n'importe quelle fente disponible de 1746 châssis. Il peut être employé en tant qu'un module local d'entrée-sortie ou module à distance d'entrée-sortie. Il vient avec 16 indicateurs de LED, chacun assigné pour surveiller l'état des canaux d'entrée. Il vient également préinstallé avec un TB démontable qui permet le câblage modulaire et le remplacement simplifié de module en cas du défaut de fonctionnement de module.

Le 1746-IV16 a un courant et une tension hors état maximum de 1 mA et de 5 volts de C.C. Il a un courant d'entrée nominal de 8 mA à 24 volts de C.C et une dissipation de puissance maximum de 3,6 watts. Il trouve des applications dans les entrées de C.C polyvalentes dans un système de SLC 500. Le module 1746-IV16 est responsable de recevoir et de stocker des données analogiques numérique-converties dans sa table d'image de données à rechercher par tous les processeurs modulaires et fixes de SLC 500. Il soutient des connexions de jusqu'à 8 capteurs ou déclencheurs pour différentes applications. Le module 1746-IV16 vient avec les TB démontables, éliminant la nécessité de déconnecter les fils l'uns des et rendant le remplacement de module facile. Il inclut également les circuits de filtre et l'accouplement optique pour la réduction du bruit de signal. Les valeurs d'entrée du module 1746-IV16 peuvent être facilement accédées par les processeurs de SLC 500 qui emploient la programmation de logique d'échelle. Le dépannage devient plus facile avec les indicateurs de LED qui montrent des estimations de statut d'entrée. Le système de SLC 500 utilise une plate-forme matériel basée sur partager qui inclut de diverses combinaisons d'espace numériques et analogues d'entrée-sortie, de ce fait de économiser de coût et. Le 1746-IV16 est prévu pour l'usage dans un environnement avec des 0 à 60 degrés (32 à 140 degrés de Fahrenheit) de température ambiante Celsius et une gamme sans condensation d'hygrométrie de 5 à de 95%.
