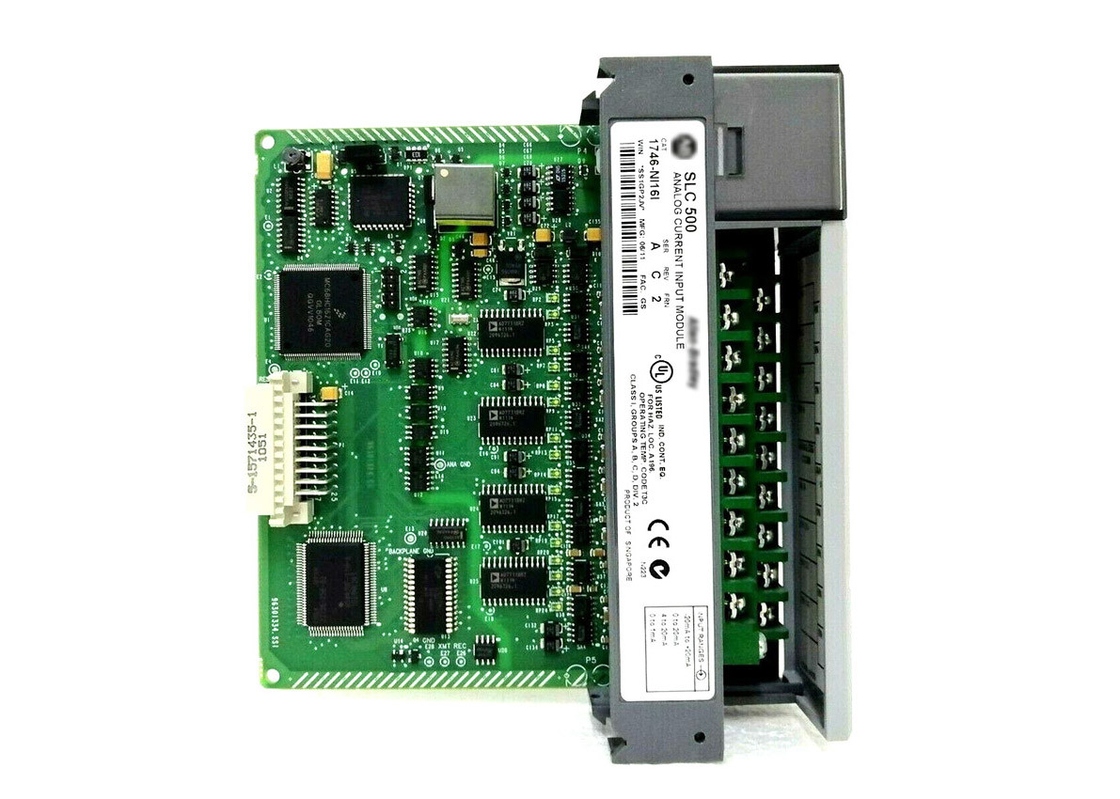

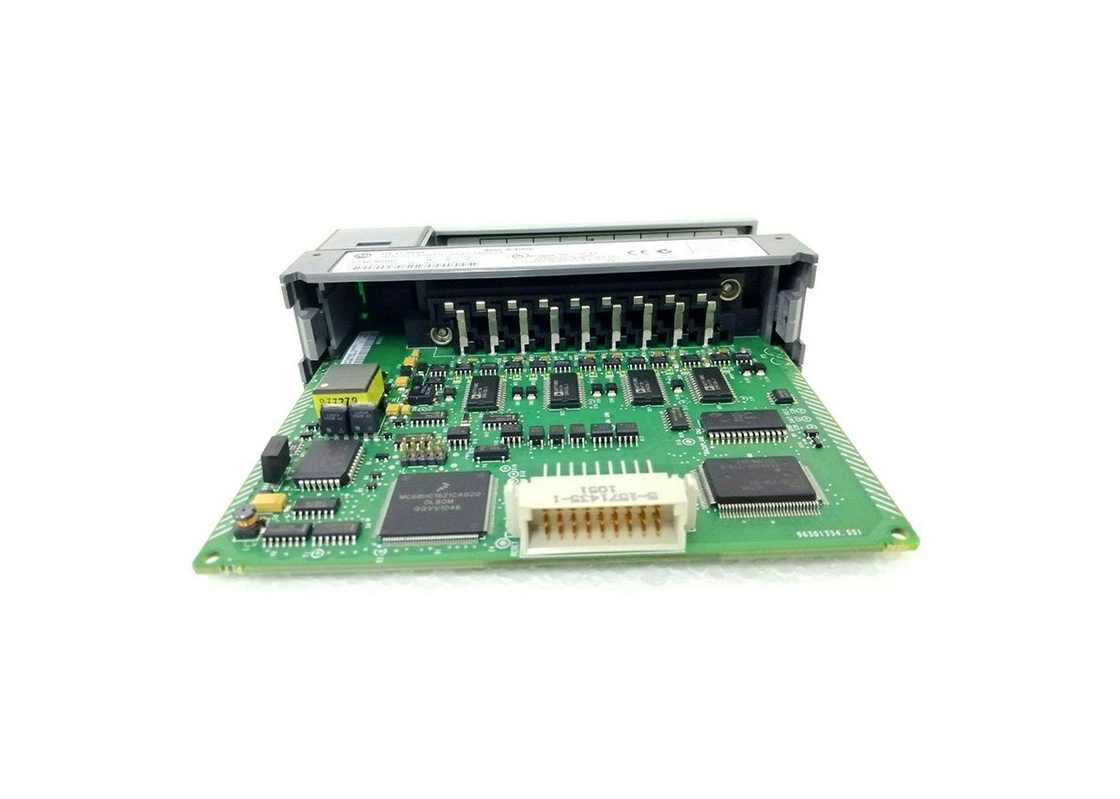

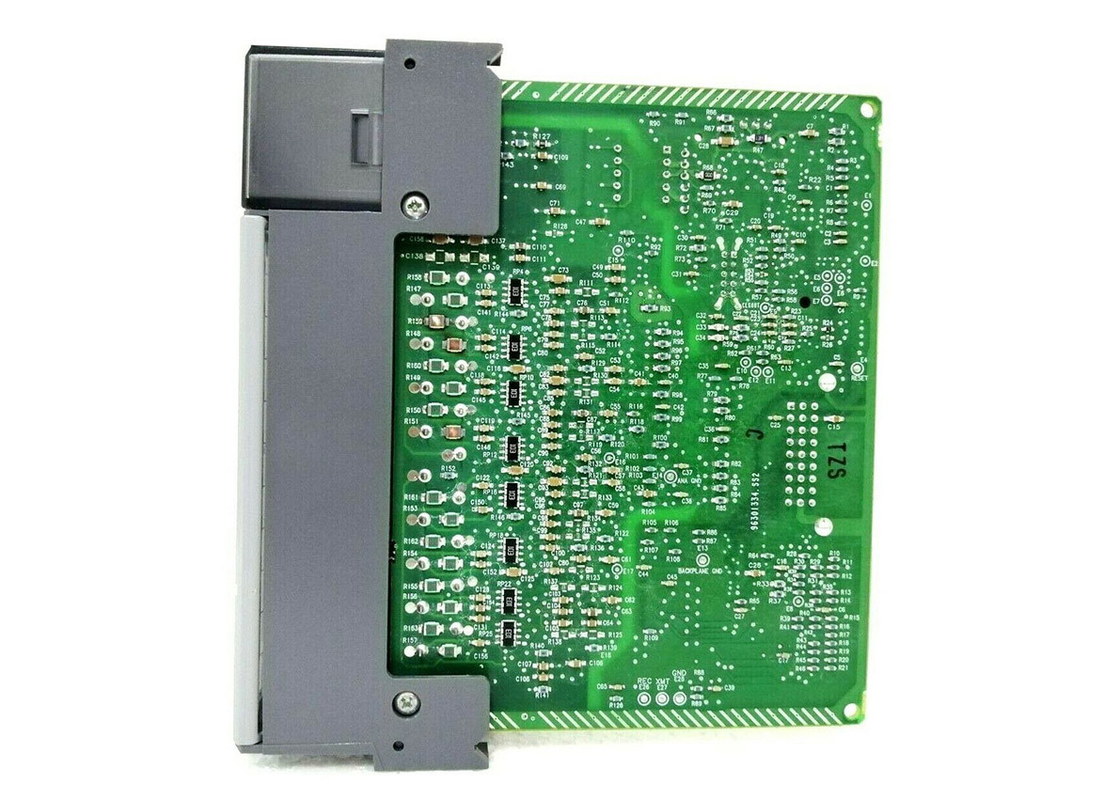

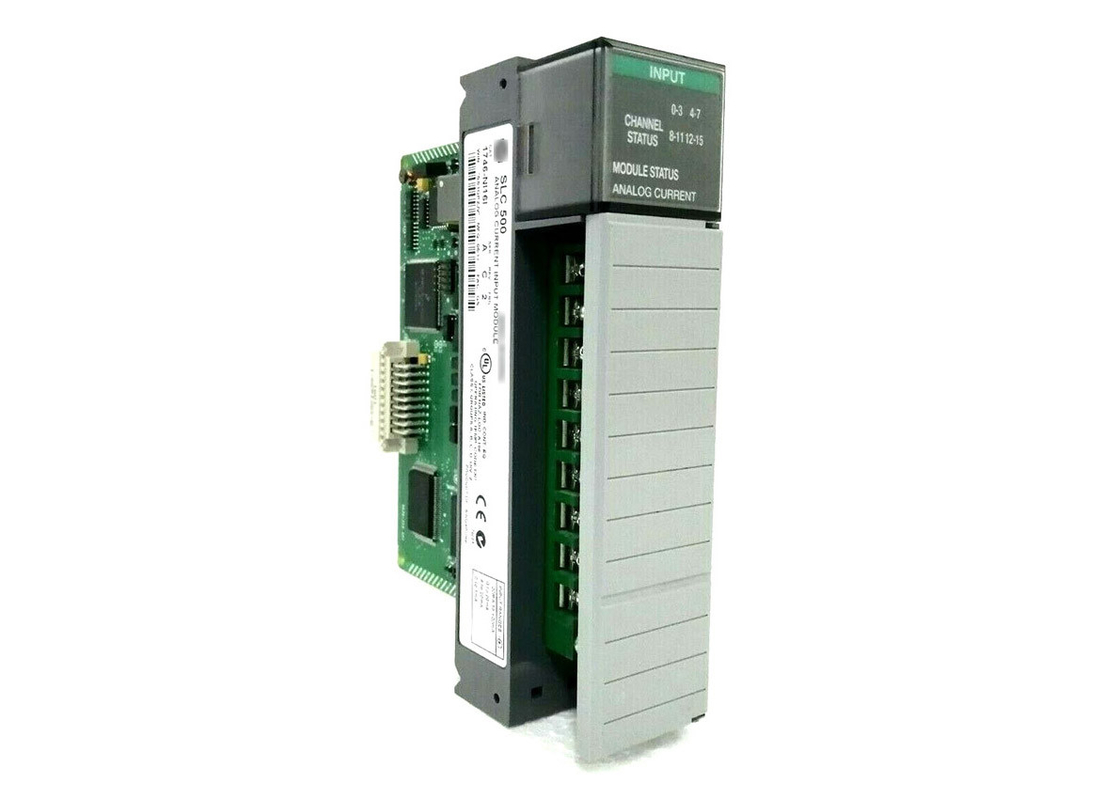

AB 1746-NI16I, module d'entrée-sortie d'analogue de la Simple-fente SLC 500

L'Allen Bradley 1746-NI16I est un module d'entrée analogique, avec une résolution de 16 bits et 16 canaux d'entrée.Son courant arrière-plan à 5 Volts est de 125 mASa consommation d'énergie est de 2,425 Watts maximum (0,625 Watts à 5 Volts CC et 1,8 Watts à 24 Volts DC).La tension commune de ce module est de +/-10.25 volts par rapport à la borne commune analogique.

Cette unité a une humidité relative de 5 à 95% sans condensation.Sa température de fonctionnement est comprise entre -25 et 60 degrés Celsius (-13 et 140 degrés Fahrenheit) tandis que sa température de non-opération est comprise entre -40 et 85 degrés Celsius (-40 et 185 degrés Fahrenheit)Son impédance d'entrée est de 249; sa tension d'entrée maximale est de ±8 Volts entre le terminal analogique commun et n'importe quel terminal d'entrée, et le courant d'entrée maximal est de ±30 mA. La dissipation thermique de ce module est de 2.43 watts, et le connecteur AIFM de ce module est une coque D à 25 broches. Lors de l'installation des modules dans le châssis, il n'est pas nécessaire de retirer les blocs terminaux du module.si le bloc terminal est enlevé, utiliser l'étiquette située à côté du bloc terminal pour identifier l'emplacement et le type de module.

Les entrées analogiques sont utilisées pour interfacer des variables de processus analogiques afin de mesurer leur magnitude. It is primarily used to monitor or used as feedback signal for closed loop control systems to implement manual or automatic control with the use of control methods typically Proportional-Integral-Derivative (PID) algorithmSans ce signal de rétroaction, le contrôle automatique ne peut pas être pleinement mis en œuvre.

Bien que le logiciel de programmation RSLogix 500, le fonctionnement du module et le signal de fonctionnement peuvent être configurés.Il a un format de données sélectionnables par l'utilisateur comme les unités d'ingénierie, à l'échelle de la PID, des comptes proportionnels avec une plage de -32,768 à +32,767 et des comptes proportionnels avec une plage définie par l'utilisateur, classe 3 uniquement.Ce module est également capable de détecter un circuit ouvert en référence au canal d'entrée. Le temps d'actionnement du module est inférieur à 5 secondes. Lors du câblage des signaux vers le module, le câble recommandé est Belden #8761 ou tout câble équivalent. Utilisez une taille de câble maximale de 14 AWG.Jusqu'à deux (2) fils peuvent être terminés par borneCes derniers sont recommandés pour éviter les encombrements et les difficultés de fermeture de la porte du module.

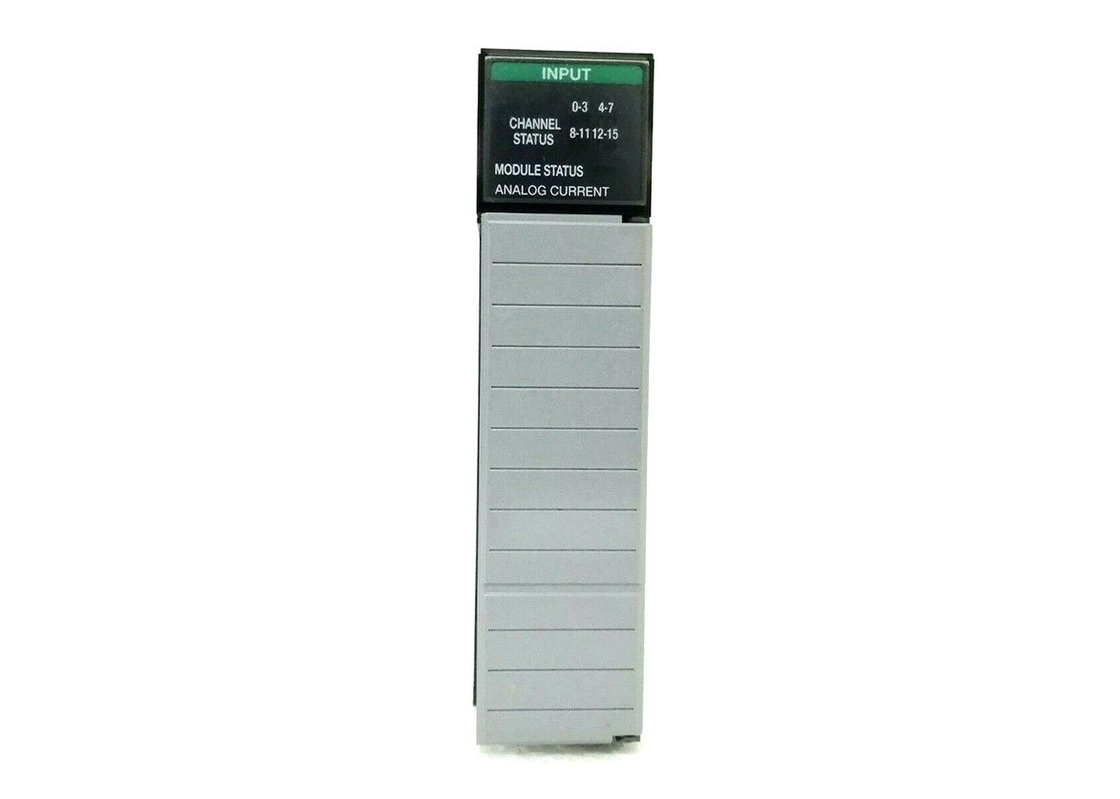

Ce module d'entrée analogique haute résolution comporte 5 indicateurs d'état vert, un pour chaque groupe de 4 chaînes,et un pour l'état du module pour fournir une indication visuelle concernant l'état du module et le fonctionnement du canal.
