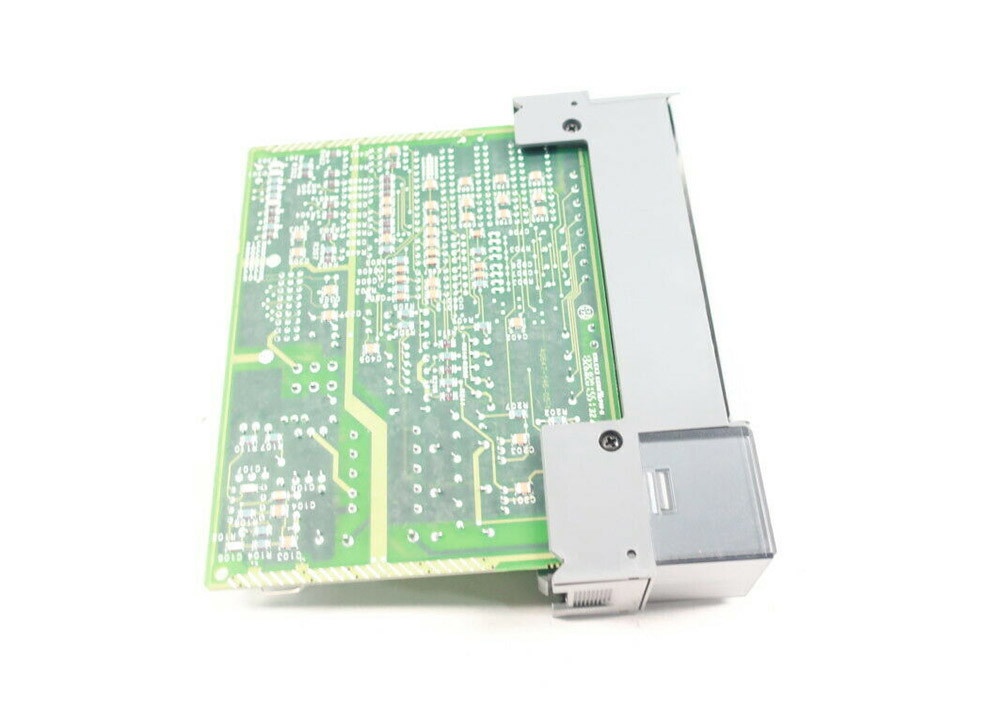

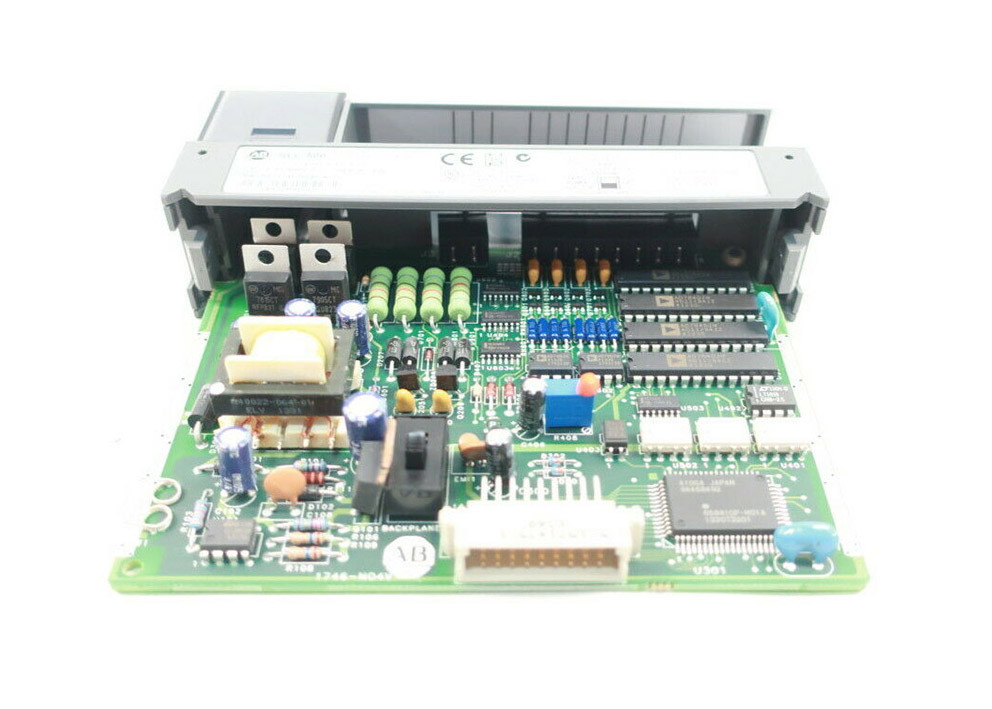

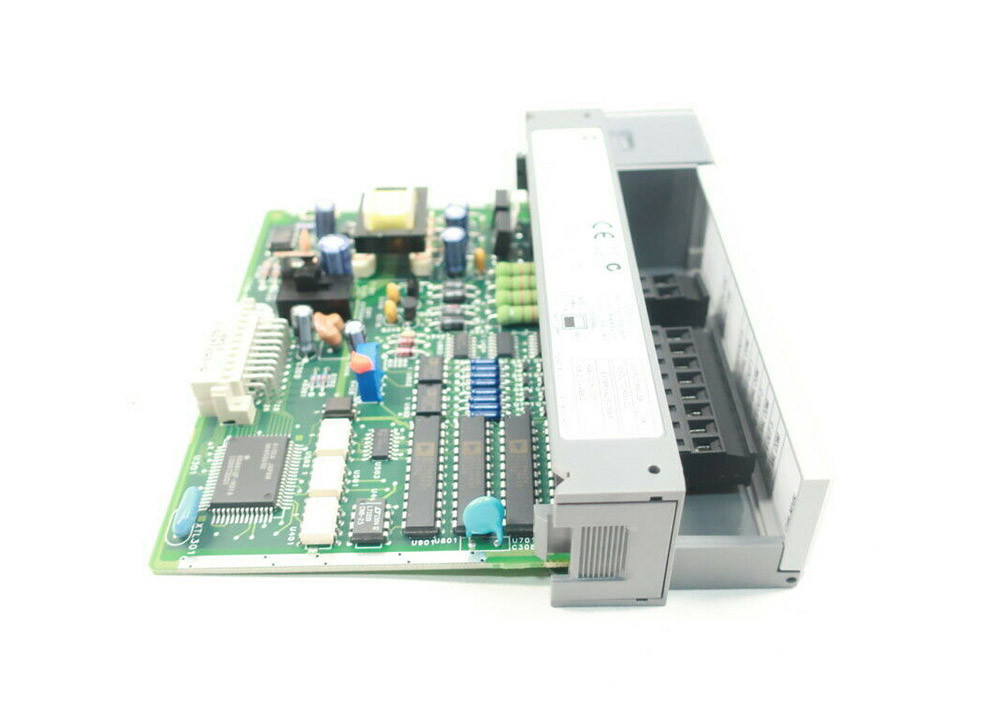

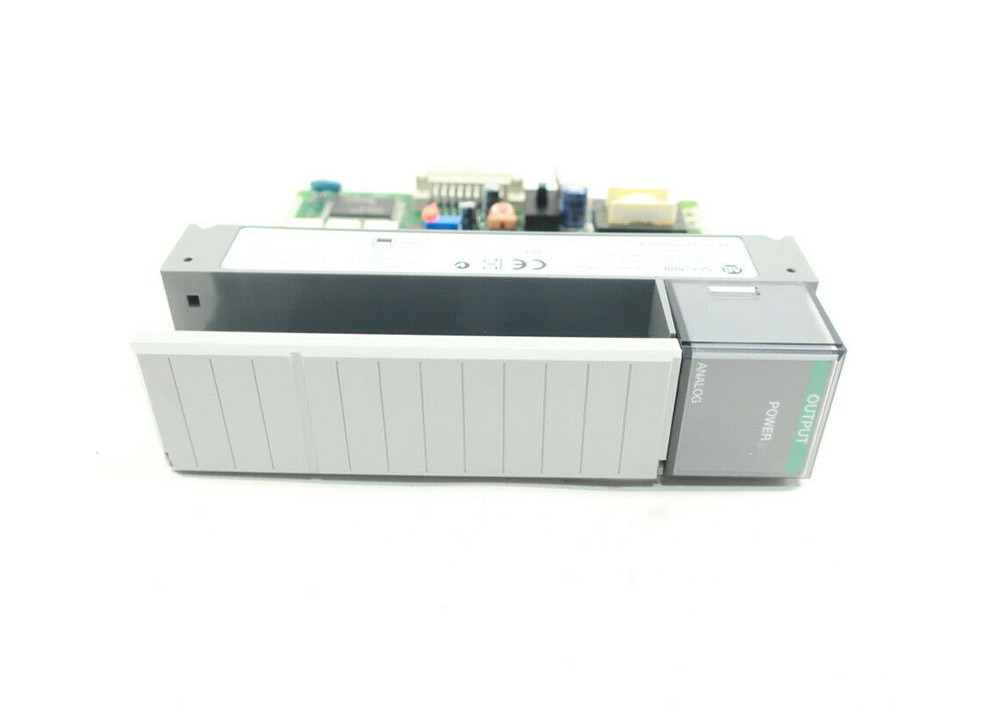

AB 1746-NO4V, module de sortie analogique de SLC 500, 10 volts continu

Le AB 1746-NO4V est un module de sortie de tension analogique standard SLC 500 à quatre (4) points non isolés.Il a une plage de sortie de -10 à
10 Volts -1 LSB DC avec des courants nominaux de fond de panier de 55 mA à 5 Volts et 145 mA à 24 Volts.Une alimentation externe 24 VDC peut être utilisée avec
ce module en activant SW1 externe.Si l'alimentation du fond de panier est suffisante, l'alimentation du fond de panier peut être utilisée comme source d'alimentation de ce
module au lieu d'une alimentation externe.Le 1746-NO4V dispose d'un câblage de terrain pour l'isolation du fond de panier de 500 volts CC et d'une réactance de charge maximale
de 1 µF et courant de charge maximal de 10 mA.

Ce module est un module calibré en usine et utilise un format de communication binaire complément à deux 16 bits.Le 1746-NO4V est enfermé dans
un boîtier de type ouvert et se monte sur un châssis 1746.Il est également équipé d'un indicateur d'état à LED et d'un bornier débrochable (RTB).
La taille de fil recommandée pour ce module est la taille de fil maximale de #14 AWG.Son temps de mise à jour est de 512 µs pour toutes les voies en parallèle, et
il a un temps de réponse indicielle de 2,5 ms à 95 %.La température de fonctionnement du 1746-NO4V varie de 32 à 140 degrés Fahrenheit, sa
la température hors fonctionnement varie de -40 à 185 degrés Fahrenheit et son humidité relative sans condensation pour le fonctionnement et le stockage est de 5
à 95 %.Le 1746-NO4V a une dérive de précision globale maximale de +/- 54 ppm/degrés Celsius pleine échelle.

Le module AB 1746-NO4V est un module de sortie analogique de contrôleur logique programmable (PLC) qui appartient au produit SLC 500
plateforme.Les canaux de sortie de ce module produisent un signal de tension allant de -10 à +10VDC.

Lors de l'installation de ce module sur le châssis, certains guides peuvent être utilisés pour déterminer l'emplacement idéal ou l'affectation du châssis du module.
Deux (2) facteurs généraux sont pris en compte, tels que la température ambiante et le bruit électrique.Pour le bruit électrique, il est recommandé au module de
être installé loin du courant alternatif ou des niveaux élevés de tension continue.De plus, il est préférable d'installer ce module loin de l'alimentation du système.Pour
compte tenu de la température ambiante, le châssis le plus proche du bas du boîtier est le châssis d'installation recommandé.

Ce module ne prend pas en charge le retrait sous tension.Ne retirez jamais ce module lorsqu'il est sous tension car des arcs électriques peuvent se produire et

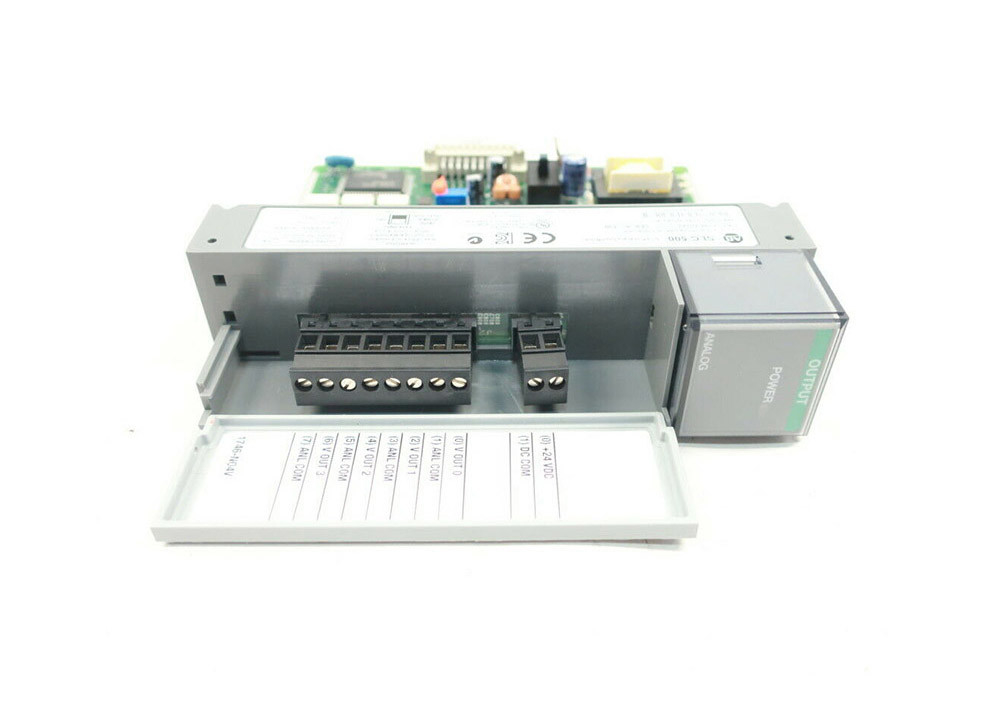

dommages aux circuits électroniques.Le module peut également être installé avec le bornier amovible (RTB) installé sur son panneau avant.Utiliser
Fil 14 AWG et limitez un maximum de deux (2) fils terminés dans la même borne.Il s'agit de fournir de l'espace pour le dépannage ainsi que d'être
capable de fermer le couvercle du module.

Les sorties analogiques peuvent être affectées à une sortie de contrôleur PID, au résultat d'une opération mathématique ou à une valeur manuelle saisie à partir d'une machine humaine
Interface (IHM) ou contrôle de supervision et acquisition de données (SCADA).Ce sont des sources de commandes de contrôle.Il peut également être utilisé pour
retransmettre des signaux pour référence d'autres appareils afin de mettre en œuvre leurs applications de surveillance, d'enregistrement et de conversion.Pour autonome
contrôleurs qui nécessitent une coordination de contrôle telle que la fonction de partage de charge, les sorties analogiques peuvent être utilisées pour envoyer le signal de référence de tous
contrôleurs et appareils concernés.
