AB 1746-NO8V, module de sortie analogique de SLC 500, assymétrique

AB 1746-NO8V est un module de sortie analogique qui est compatible pour l'usage avec des contrôleurs de SLC 500. Ce module fournit le signal de sortie de tension s'étendant de ±10.25VDC. Ce module est idéalement utilisé pour commander les dispositifs de modulation tels que des valves, des amortisseurs, des commandes variables de fréquence (VFD), des auvents, et d'autres dispositifs qui fonctionnent avec les signaux analogues.

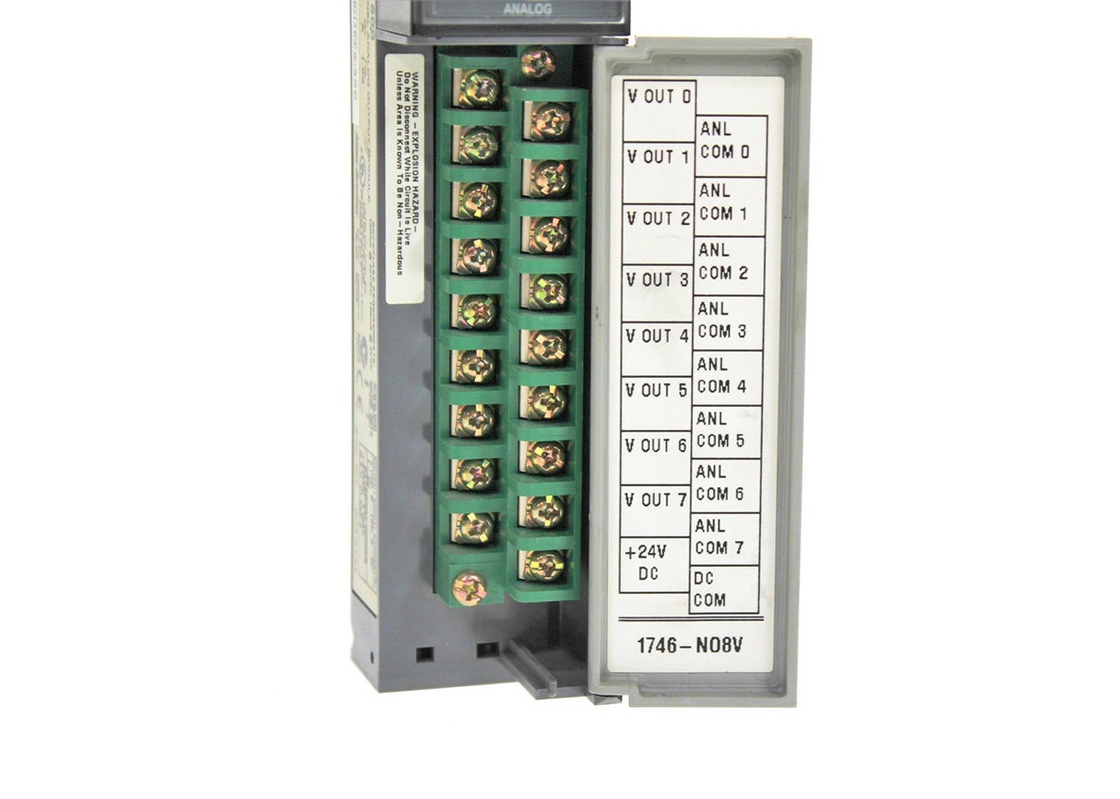

Le 1746-NO8V a huit (8) canaux de sortie avec la résolution de 16 bits ou de 320 µV/count. Il a le codage de sortie de 32 768 à +32 767 et vient avec un réseau intégré d'échelle de R-2R comme méthode de conversion (DAC) numérique-analogique. Il a une réponse d'étape de sortie de 1 Mme ou 0 à 95% de complet avec la périodicité de mise à jour individuelle de canal de Mme 5 de mettre à jour chacun des 8 canaux pour la classe 1 et Mme 10 pour mettre à jour chacun des 8 canaux pour la classe 2.

Le 1746-NO8V a une exactitude globale de 0,1% de complet à 25°C et de 0,2% de complet à 60°C avec la dérive globale maximum d'exactitude de ±33 ppm/°C de complet. Il a une gamme de charge de l'ohm 1K et plus grand et avec le courant de charge de 10 mA (maximum).

Les tensions nominales spécifiques de sortie du 1746-NO8V sont -10 à +10VDC ; -10,25 à +10.25VDC ; 0 à 10VDC ; 0 à 5VDC et 1 à 5VDC. Des données analogiques converties, configurables pour chaque canal sont mesurées machinant des unités, mesurées pour le PID, des comptes proportionnels, le format 1746-NO4 et l'échelle définie par l'utilisateur tandis que les paramètres facultatifs de données de production sont des limites définies par l'utilisateur d'échelle, sortie maintenant la limite, limites d'alarme de sortie, taux de rampe/limite, la valeur préréglée de défaut, comportement de sortie dans la condition de panne (remise, prise, préréglage), alarment le verrou et les alarmes verrouillées remises à zéro.

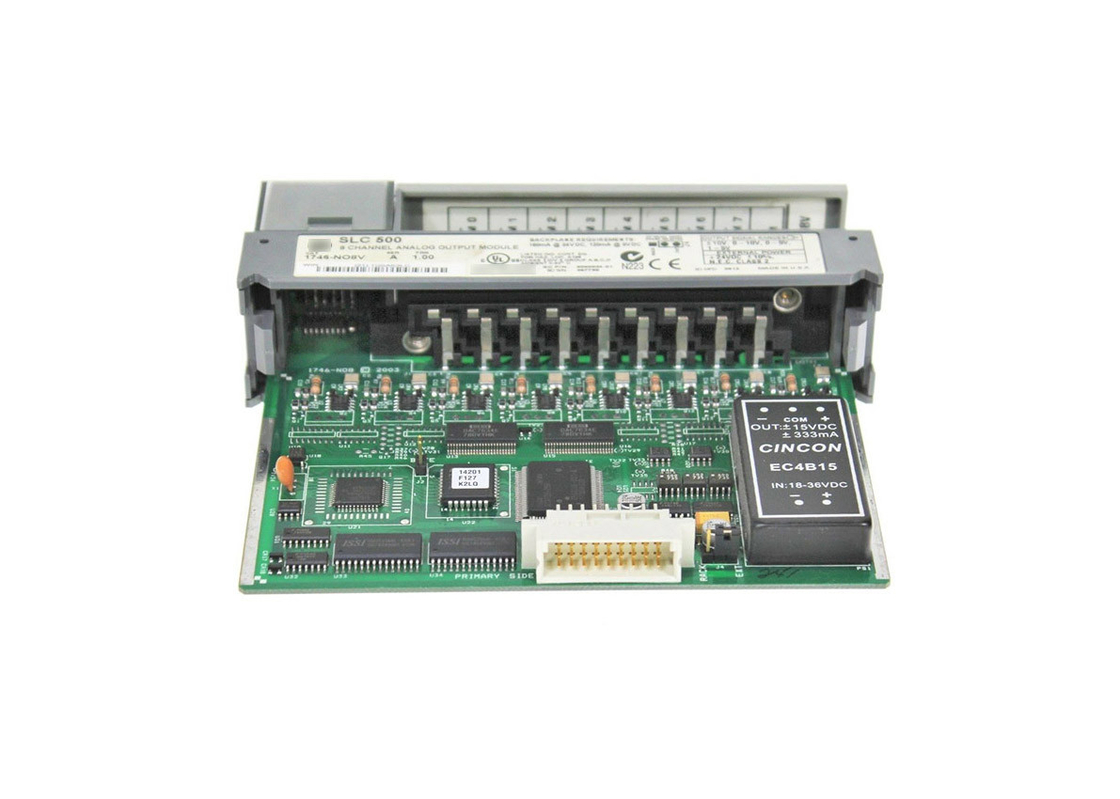

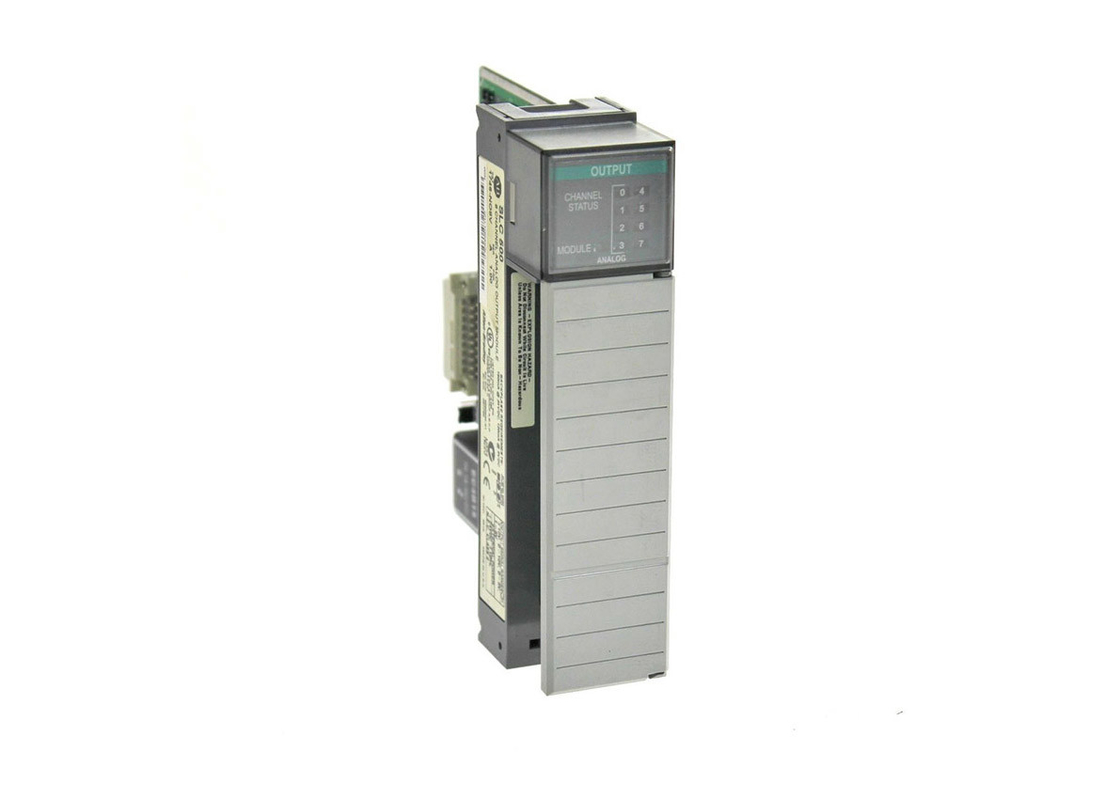

Le 1746-NO8V a une puissance de sortie globale de carte mère de 5.6W et une source utilisateur-facultative d'alimentation CC avec une puissance nominale de C.C 24V. Il a une gamme de tension de sortie dans le C.C de ±10.25V et utilise un convertisseur numérique-analogique d'échelle de R-2R avec une résolution de la Manche de 16 bits (320µV/count). Le 1746-NO8V a un temps de réponse d'étape de sortie de 1ms et il emploie approximativement 5ms pour mettre à jour des signaux sur chacun des 8 canaux. La gamme de charge sur les sorties 1746-NO8V'S peut aller au-dessus de 1KΩ et la charge maximum actuelle sur les sorties est 10mA. Le 1746-NO8V a une impédance de sortie moins que 1Ω et 2,5% une capacité de la sur-gamme (±10.25V). Il offre une exactitude globale de sortie de 0,2% avec une exactitude de dérive d'±33 ppm/°C et une erreur de gain de 0,15% avec une erreur de dérive EXCENTRÉE de ±0.53 LSB/°C. Le 1746-NO8V offre l'isolement de circuit entre le câblage de champ et la carte mère protéger le châssis et le processeur est examinée à C.C 500V et emploie des lumières de LED pour indiquer le statut de module et de canal. Elle a une température ambiante 0-60°C opérationnelle à une hygrométrie 5-95% sans condensation et c'est CUL et Ce-a certifié pour l'usage dans la classe I, emplacements dangereux de la Division 2. Le 1746-NO8V a une estimation opérationnelle de choc de 30G et une vibration de 5G à 10-500Hz.
