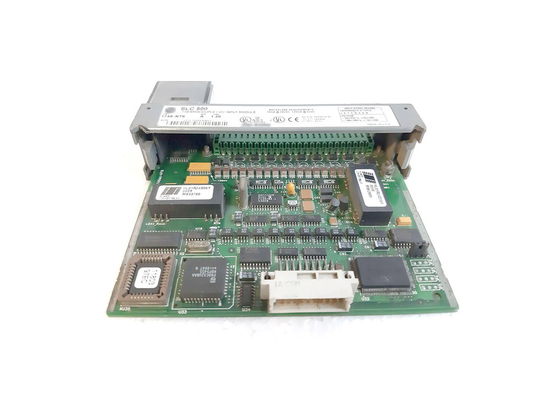

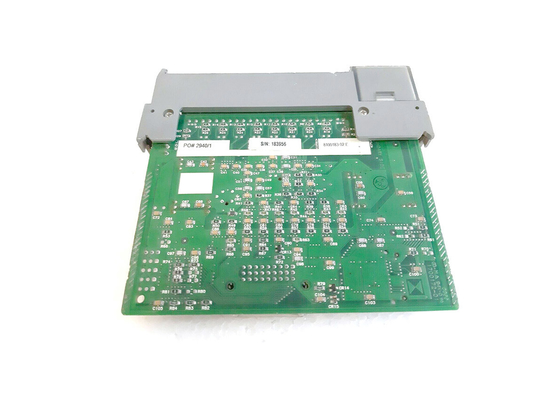

À propos du 1746-NT8

Le 1746-NT8 est un module d'entrée analogique thermocouple/mV SLC 500 d'AB. Il s'agit d'un module installé dans un châssis à huit (8) canaux qui reçoit un signal thermocouple/mV converti numériquement pour être récupéré par n'importe quel processeur SLC 500. Il a une puissance nominale du fond de panier de 120 mA à 5V CC et de 70 mA à 24V CC avec une puissance totale du fond de panier de 2,28 W. Le 1746-NT8 utilise une méthode de conversion de signal Delta-Sigma et dispose d'un filtre passe-bas numérique avec des fréquences de filtrage programmables sélectionnables. Sa fréquence de réjection du mode normal entre les bornes est supérieure à 100 dB à 50-60 Hz et sa fréquence de réjection du mode commun entre les entrées et la masse est également supérieure à 100 dB à 50-60 Hz. Le module 1746-NT8 s'auto-calibre à partir de l'alimentation environ toutes les 2 minutes après la mise sous tension. Il offre une protection contre les surtensions d'entrée de +/-30V CC et 600W pulsés pendant 1 ms et fournit une isolation de circuit de 12,5V CC testée à 500V CC pendant 1 minute entre les entrées et la masse du châssis, et entre les entrées et le fond de panier.

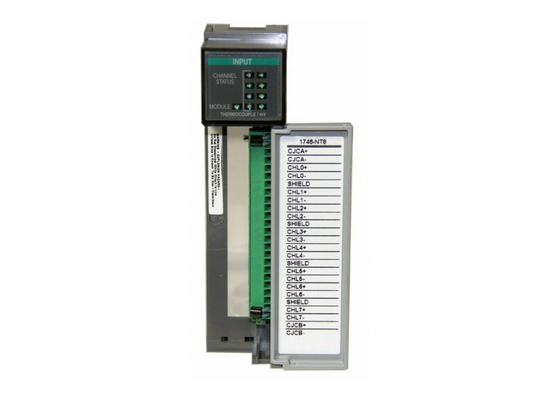

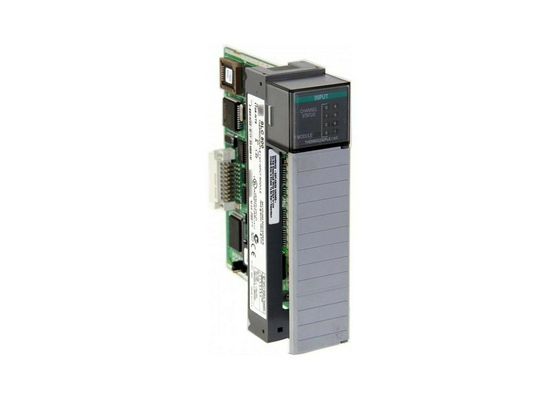

Le 1746-NT8 dispose de 9 voyants LED verts qui indiquent l'état d'un canal et l'état du module. Il utilise le bloc de jonction amovible 1746-RT34 (RTB) pour connecter les périphériques d'entrée. Inclus avec le bloc de jonction se trouvent deux (2) capteurs de compensation de soudure froide (CJC) avec une précision de +/-1,72 degrés Celsius. Le 1746-NT8 offre divers types d'entrée sélectionnables et une impédance d'entrée globale supérieure à 10 M Ohms. Tout périphérique d'entrée qui y est connecté doit avoir une impédance inférieure à 100 Ohms pour atteindre le niveau de précision. Le 1746-NT8 offre une détection de circuit ouvert sélectionnable avec 1 cycle par canal et un temps de réponse global de la tige d'entrée de 400 ms. Le module a une plage de température de fonctionnement comprise entre 0 degrés Celsius et 60 degrés Celsius à 5-95% d'humidité sans condensation et est approuvé UL et CUL.

Le 1746-NT8 est un module d'entrée analogique qui appartient à la famille de produits SLC 500. Ce module est spécifiquement un thermocouple / millivolt compatible avec les processeurs SLC 500 tels que SLC 5/01, 5/02, 5/03, 5/04 et 5/05. Il peut être utilisé avec du matériel de style fixe ou modulaire SLC.

Similaire aux autres modules d'entrée analogique, le 1746-NT8 convertit le signal analogique reçu en une valeur numérique à l'aide de la modulation Sigma-Delta. Les données converties sont enregistrées dans la mémoire locale du module, qui est communiquée au CPU pour créer une table de données où les valeurs converties numériquement sont stockées.

Ce module peut être installé dans un châssis de style fixe, en utilisant spécifiquement un châssis 1746-A2. S'il est utilisé avec un contrôleur de style modulaire, ce module peut être installé dans n'importe quel emplacement sauf l'emplacement 0. L'emplacement 0 est toujours réservé au contrôleur ou aux adaptateurs de communication tels qu'un module de communication Remote IO, Data Highway Plus (DH+) et Ethernet.

Les formats de données disponibles pour le signal d'entrée comprennent les unités d'ingénierie, les unités mises à l'échelle pour le contrôle proportionnel-intégral-dérivé (PID) et les comptes proportionnels. Les unités mises à l'échelle pour le PID sont le format de données le plus compatible pour les signaux d'entrée thermocouple et millivolt.

Ce module est capable de détecter les circuits ouverts, les sous-plages, les sur-plages et les erreurs de canal. Ces alarmes d'erreur sont associées à des bits spécifiques qui peuvent être accessibles par les systèmes de surveillance tels que les interfaces homme-machine (IHM) et les systèmes d'acquisition et de contrôle de données (SCADA). Ces bits sont inclus dans la table de données créée lors de la configuration du module à l'aide du logiciel de programmation RSLogix 500.
