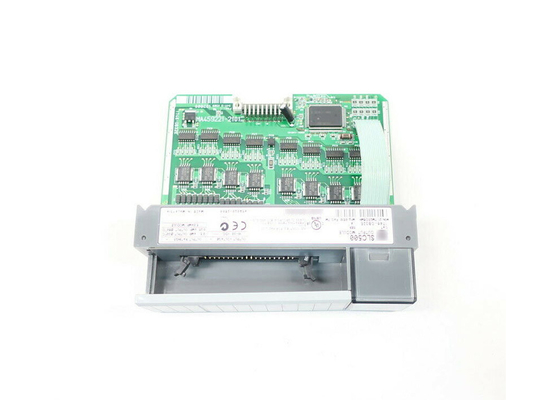

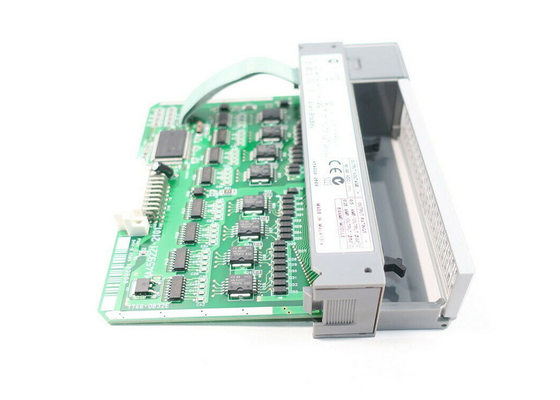

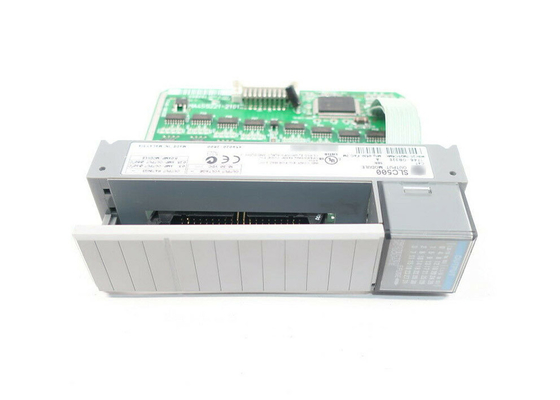

AB 1746-OB32, module de sortie de C.C de SLC 500 Digital, 24VDC

Le 1746-OB32 est un module de sortie numérique des 32 Manche par AB. C'est un module de sortie à faible intensité à haute densité de C.C, compatible pour être
adapté dans toute fente disponible de 1746 châssis excepté la fente 0. La tension l'a produite fournit est C.C 24V. Le 1746-OB32 a 32 sorties avec 16 points par commun et il a une tension opérationnelle d'approvisionnement s'étendant entre 5 et C.C 50V. Le module 1746-OB32 dessine 0.19A du courant de carte mère à C.C 5V
et il fournit un isolement de circuit de sortie examiné à C.A. 1500V pour 1 minute. Il a un temps de retard maximum de signal de 0.1ms dedans DESSUS et
1ms dedans OUTRE de mode et de la fuite maximum de courant de circuit dans l'état est éteint 1mA.


Le 1746-OB32 a 0.25A à 0-60 degrés. Courant nominal Celsius sur chaque point de sortie et la charge actuelle minimum de 1mA pour chaque sortie
canal. Le module a un courant 8A nominal moyen et un courant 2A par terrain communal. La perte maximum de tension dans le circuit dans SUR l'état
est 1.2V à 0.5A et il a une vague de 1.0A pour 1ms qu'on peut répéter chaque 2s à travers chaque point de sortie, une dissipation de puissance de 0.172W par point,
et une dissipation thermique de module total de 6.45W.

Les gammes de la température de fonctionnement 1746-OB32'S entre 0 et 60 degrés. Celsius (32 et 140 degrés. Fahrenheit) à 5-95% sans condensation
l'humidité et lui peuvent résister à un choc et à une vibration de fonctionnement de 30G et de 2.5G respectivement à 10-200Hz. Il a le C.A. - UL et UL énumérées
L'équipement industriel de contrôle pour la classe I, la Division 2, les groupes A, B, C, certification dangereuse d'emplacements de D, et est évalué à la NEMA ICS standard
2-230 immunité de bruit.

Le 1746-OB32 est des trente-deux (32) modules d'entrée discrets de canal qui est fabriqué par AB pour la plate-forme de contrôleur de SLC 500.

Ce module est principalement prévu pour activer ou enclencher les dispositifs discrets tels que Lamps pilote, sonneries, klaxon, sirène et enclencher des dispositifs
comme le solénoïde, les moteurs et d'autres dispositifs. La tension de sortie de ce module est 24VDC qui peut être câblé directement aux dispositifs mentionnés
s'ils sont dans la marge de tension de fonctionnement de 5-30VDC. Si, les appareils de sortie ne sont pas compatibles avec la sortie de C.C, spécifiquement

s'il fonctionne avec une tension CA, ce module peut encore être employé en mettant en application la fonction de interposition. Avec l'interposition, un relais avec une bobine 24VDC
est la charge reliée à ce module. Le normalement ouvert (N.O) ou contacts (N.C.) normalement fermés sont reliés à la tension CA.
Dans de vieux systèmes de câble où les bruits électriques sont présents, l'interposition peut également être employée en tant qu'isolement externe de module. Ceci protège le module
des dommages externes ou du comportement non désiré dus à fondre et à câblage pauvres de vieux systèmes dus aux réparations et à la modification non documentées.

Bateaux de ce module avec un TB démontable (RTB), le label octal de porte, une lumière de 32 LED consacrée pour chaque canal et un de code à couleurs
barre de module où le numéro de la pièce est montré. AB a fait 1746-N3 ou 1492 systèmes de câblage. Ces connecteur ou systèmes de câblage
soyez compatible pour que ce module s'assure que l'arrêt approprié et à la taille appropriée de fil dans utilisé ceci empêche également le câblage inexact pendant qu'il est
a prémonté et s'assure que la porte de module est capable de couvrir les câblages terminaux. D'autres fils peuvent également être employés cependant, grand
les tailles de fil occuperont plus de le panneau avant qui le rendra difficile d'effectuer le dépannage même, ferment la porte de module.
