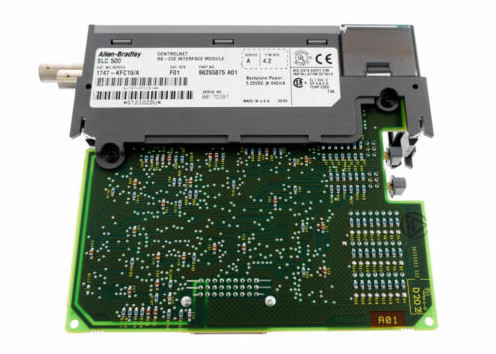

AB 1747-KFC15, module d'interface de SLC 500 ControlNet RS-232

L'AB 1747-KFC15 est un module d'interface RS-232 ControlNet SLC500. Ce module communique avec le processeur SLC 500 en utilisant le réseau ControlNet. L'AB 1747-KFC15 examine le programme ladder du processeur. Ce module est livré avec une surveillance du fonctionnement du programme et un logiciel de modification du programme. Ce module est un pont entre le réseau ControlNet et le port série RS-232C du processeur SLC500. Le 1747-KFC15 se connecte à un réseau ControlNet via un (canal A) ou les deux de ses connecteurs BNC. Il se connecte via un robinet coaxial ControlNet standard. L'AB 1747-KFC15 possède deux ports de connexion. Il y a un port série RS-232C et un port d'accès réseau. Le port série RS-232C offre une compatibilité semi-duplex et full duplex. Les deux communiquent avec le port série de votre processeur SLC500. Le port d'accès réseau connecte le terminal de programmation ControlNet à ce module. Ceci permet un accès complet au réseau sans interrompre le câblage. Le port série utilise le protocole DF1 lorsque le port d'accès réseau est géré directement.
L'AB 1747-KFC15 est configurable avec les commutateurs DIP et rotatifs du module. Ce module est un équipement ouvert. Il doit être installé dans son boîtier pendant le fonctionnement pour assurer la protection de la sécurité. Ce module a une température de fonctionnement de 32-140° F. La température de stockage de ce module est de -40-185° F. L'humidité relative de ce module est de 5-95% sans condensation. Ne débranchez pas les connecteurs sauf si l'alimentation a été coupée.
