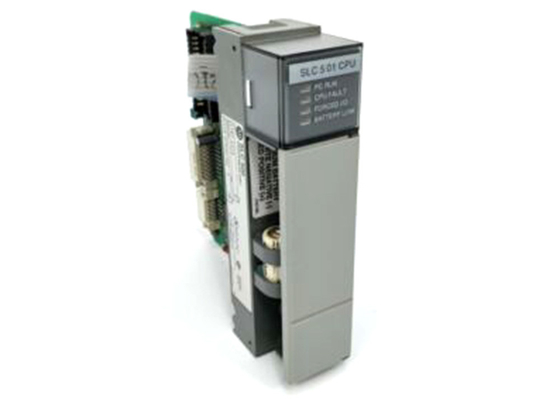

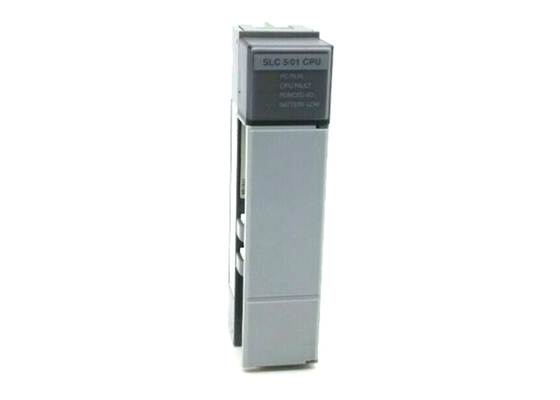

AB 1747-L514, processeur de SLC 500, fente 0 de 1746 châssis
Détails sur le produit:
| Lieu d'origine: | LES Etats-Unis |
| Nom de marque: | AB |
| Numéro de modèle: | 1747-L514 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Nouveau dans la boîte originale |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 |
|
Détail Infomation |
|||
| Marque: | AB | Modèle: | 1747-L514 |
|---|---|---|---|
| Série: | SLC 500 | Description du produit:: | Unité modulaire de processeur de matériel de style de SLC 500 |
| Mémoire du programme: | 4K | Type de mémoire:: | mémoire RAM soutenue par le condensateur |
| Temps de balayage d'entrée-sortie: | 2,6 millisecondes | Châssis d'entrée-sortie: | 3 |
| Mettre en évidence: | 5V C.C Digital je module d'O,Le PLC a isolé le module de sortie de relais,Module à semi-conducteur de micro-ordinateur de PCM |
||
Description de produit
AB 1747-L514, processeur SLC 500, fente 0 du châssis 1746
Spécifications techniques pour 1747-L514
| Produit de fabrication | Automatisation Rockwell |
| Numéro de pièce/catalogue | Les produits de la catégorie 1 |
| Marque | AB |
| Description du produit: | Unité de traitement matériel de type modulaire SLC 500 |
| Logiciel de programmation: | RSLogix 500 |
| Mémoire du programme | 4K |
| Nombre maximal de modules: | 30 modules |
| Type de mémoire: | Mémoire RAM supportée par condensateur |
| Mémoire d' expansion: | 1747-M1 - 1 K mots utilisateurs EEPROM; 1747-M2 - 4 K mots utilisateurs EEPROM |
| Socket de l'adaptateur: | 1747-M5 |
| Assistance à l' instruction: | Bit; Timer et contrôleur; Comparaison; Mathématiques de base; Déplacement, copie et décalage de bits; Sequenceur; Saut et sous-routine; |
| Location attribuée: | Réservoir 0 |
| Courant de fond: | 0.090 A à 5VDC |
| Série | SLC 500 |
| Type de module | SLC 5/01 Processeur |
| Résultats | 960 Maximum |
| Émetteur/sortie analogique | 480 |
| Mémoire utilisateur | 4, 000 Instructions |
| Temps d'analyse du programme | 8 millisecondes |
| Temps d'analyse des données d'entrée/sortie | 2.6 millisecondes |
| Chassis d'entrée/sortie | 3 |
| Des emplacements pour les modules de châssis | 30 |
| La communication | DH-485 |
| Mémoire de sauvegarde | Résultats |
| Courant de fond (5 volts CC) | 350 milliampères |
| Courant de fond (24 volts CC) | 105 milliampères |
| Température de fonctionnement | 0 à 60 °C |
| UPC | 10662073748271 |
Vers 1747-L514
L'AB 1747-L514 est une unité de processeur SLC 500. Ce module est également appelé contrôleur SLC 5/01 qui est un contrôleur de largeur de fente unique. Il est monté sur la fente 0 de n'importe quel châssis modulaire 1746.Il est livré avec une mémoire utilisateur 4K et intégré DH-485 interface de communication.
Le 1747-L514 est conçu pour une utilisation dans les petites et moyennes exigences d'automatisation.Il est capable de contrôler un nombre maximum de 30 modules d'E/S qui peuvent être répartis sur un maximum de 3 1746 châssis.. Il prend en charge la mise en œuvre d'un châssis d'E/S étendu et d'E/S à distance à l'aide d'une variété d'adaptateurs de communication pris en charge par ce contrôleur SLC 500.
Le 1747-L514 a une charge électrique de 0,090 à 5VDC. Il a une consommation d'énergie minimale de 1,75 Watt. Ce contrôleur peut être programmé à l'aide du logiciel de programmation RSLogix 500,installé dans un poste de travail informatique qui exécute un système d'exploitation Microsoft WindowsLe port DH-485 intégré prend en charge l'utilisation du module 1761-NET-AIC ou du module Advanced Interface Converter (AIC).les tableaux de mémoire du SLC 5/01 sont accessibles à l'aide du module d'accès à la table de données AB (DTAM).
Le 1747-L514 peut être installé avec une mémoire non volatile en option.Les EEPROM compatibles sont les 1747-M1 avec 1K User Words EEPROMLes modules EEPROM peuvent être utilisés pour graver des programmes stockés dans la mémoire intégrée qui est une mémoire à accès aléatoire (RAM).En gravant le programme dans la mémoire non volatile, le programme utilisateur peut être chargé automatiquement une fois que le contrôleur est alimenté.
Il utilise l'assemblage de la batterie au lithium 1747-BA avec une durée de vie du condensateur de 30 minutes et une batterie au lithium avec une durée de vie de 2 ans pour l'alimentation de secours de la RAM standard.Le 1747-L514 offre une sauvegarde EEPROM en option, et avec une mémoire 4K, il peut traiter un maximum de 52 instructions de programmation, en utilisant le logiciel de programmation RSLogix 500.Le 1747-L514 a un temps d'exécution de bit maximum de 4 μs et un temps de balayage global du module de 8 ms/KLors d'une perte de courant temporaire, l'analyse du programme sur le module peut prendre de 20 ms à 3 s selon l'alimentation qui est chargée.Il est livré avec une capacité de communication DH-485 de base qui ne peut agir qu'en qualité d'esclave (réception) dans le canal de programmation. Le 1747-L514 a une plage de température de fonctionnement ambiante de 0 à 60 °C (32 à 140 °F) à une plage d'humidité relative non condensante de 5 à 95%, et il est conçu pour supporter un choc de fonctionnement de 30 G,et une vibration de 2Le 1747-L514 est certifié C-UL, UL et CE, et il offre une immunité contre le bruit industriel de la norme NEMA ICS 2-230.
Le 1747-L514 est conçu pour une utilisation dans les petites et moyennes exigences d'automatisation.Il est capable de contrôler un nombre maximum de 30 modules d'E/S qui peuvent être répartis sur un maximum de 3 1746 châssis.. Il prend en charge la mise en œuvre d'un châssis d'E/S étendu et d'E/S à distance à l'aide d'une variété d'adaptateurs de communication pris en charge par ce contrôleur SLC 500.
Le 1747-L514 a une charge électrique de 0,090 à 5VDC. Il a une consommation d'énergie minimale de 1,75 Watt. Ce contrôleur peut être programmé à l'aide du logiciel de programmation RSLogix 500,installé dans un poste de travail informatique qui exécute un système d'exploitation Microsoft WindowsLe port DH-485 intégré prend en charge l'utilisation du module 1761-NET-AIC ou du module Advanced Interface Converter (AIC).les tableaux de mémoire du SLC 5/01 sont accessibles à l'aide du module d'accès à la table de données AB (DTAM).
Le 1747-L514 peut être installé avec une mémoire non volatile en option.Les EEPROM compatibles sont les 1747-M1 avec 1K User Words EEPROMLes modules EEPROM peuvent être utilisés pour graver des programmes stockés dans la mémoire intégrée qui est une mémoire à accès aléatoire (RAM).En gravant le programme dans la mémoire non volatile, le programme utilisateur peut être chargé automatiquement une fois que le contrôleur est alimenté.
Il utilise l'assemblage de la batterie au lithium 1747-BA avec une durée de vie du condensateur de 30 minutes et une batterie au lithium avec une durée de vie de 2 ans pour l'alimentation de secours de la RAM standard.Le 1747-L514 offre une sauvegarde EEPROM en option, et avec une mémoire 4K, il peut traiter un maximum de 52 instructions de programmation, en utilisant le logiciel de programmation RSLogix 500.Le 1747-L514 a un temps d'exécution de bit maximum de 4 μs et un temps de balayage global du module de 8 ms/KLors d'une perte de courant temporaire, l'analyse du programme sur le module peut prendre de 20 ms à 3 s selon l'alimentation qui est chargée.Il est livré avec une capacité de communication DH-485 de base qui ne peut agir qu'en qualité d'esclave (réception) dans le canal de programmation. Le 1747-L514 a une plage de température de fonctionnement ambiante de 0 à 60 °C (32 à 140 °F) à une plage d'humidité relative non condensante de 5 à 95%, et il est conçu pour supporter un choc de fonctionnement de 30 G,et une vibration de 2Le 1747-L514 est certifié C-UL, UL et CE, et il offre une immunité contre le bruit industriel de la norme NEMA ICS 2-230.
