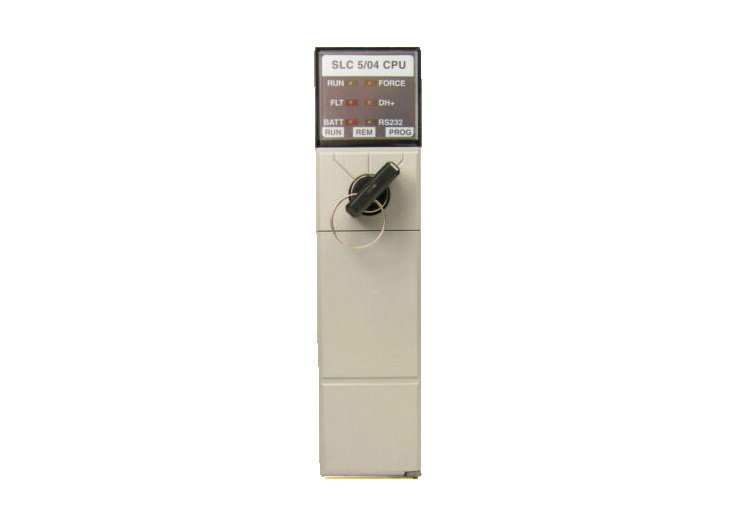

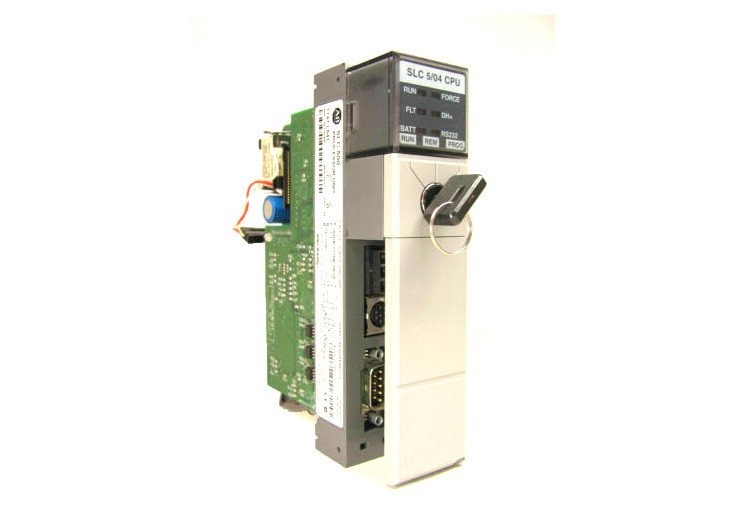

AB 1747-L541, Matériel Modulaire SLC 500, Module Contrôleur
Spécifications techniques pour 1747-L541
| Fabricant |
Rockwell Automation |
| Marque |
AB |
| Numéro de pièce/N° de catalogue |
1747-L541 |
| Série |
SLC 500 |
| Entrées |
4096 |
| Type de module |
Processeur SLC 5/04 |
| Sorties |
4096 |
| Logiciel de programmation : |
Logiciel RSLogix500 |
| E/S analogiques |
480 |
| Mémoire : |
Jusqu'à 16 Ko, RAM sauvegardée par batterie |
| Temps de balayage du programme |
0,9 ms/K |
| Mémoire utilisateur |
16 000 mots |
| Châssis E/S |
3 |
| Emplacements de module de châssis |
30 |
| Temps de balayage E/S |
0,225 millisecondes |
| Communication |
Data Highway Plus (DH+), RS-232 |
| Mémoire de sauvegarde |
1747-M13 |
| Température ambiante |
0 à 60 degrés Celsius |
| Temps de balayage du programme par mot-clé |
0,9 millisecondes |
| Mémoire de sauvegarde par batterie : |
Oui ; 1747-BA |
| UPC |
10662468653029 |
| UNSPSC |
32151705 |
À propos du 1747-L541
L'AB 1747-L541 est un processeur SLC 5/04 qui fait partie de la série SLC 500, qui comprend également les contrôleurs 1747-L541, L542 et L543. Il s'agit d'un processeur haute performance amélioré avec une communication plus rapide et un temps d'exécution du programme plus court. Le SLC 5/04 est livré avec 16 000, 32 000 ou 64 000 mots de mémoire et peut contrôler un maximum de 4096 points d'entrée et de sortie.
Pour la communication, le 1747-L541 dispose d'un canal DH+ intégré qui prend en charge des capacités de messagerie étendues et une communication à haut débit. Il dispose également d'un canal RS-232 pour prendre en charge les communications DF1 radio modem, DH-485, ASCII et Modbus RTU. Pour la programmation, il comprend des instructions mathématiques avancées et diverses instructions supplémentaires. Il prend également en charge les E/S distantes, le pass-through DeviceNet et l'adressage indirect.
Le 1747-L541 a un temps de balayage du programme typique par mot-clé de 0,9 millisecondes et un temps de balayage E/S typique de 0,225 millisecondes. Il nécessite une charge de courant de fond de panier de 1 ampère à 5 volts CC et de 200 mA à 24 volts CC. Il dispose d'une interruption temporisée sélectionnable (STI) de 1 milliseconde et d'une interruption d'entrée discrète (DII) de 0,5 milliseconde. Pour le stockage des programmes et des tables de données, il utilise un dispositif de mémoire flash 1747-M13 avec une mémoire de 64 Ko. Le SLC 5/04 comprend un commutateur à clé à 3 positions sur le panneau avant pour sélectionner les modes Run, Remote ou Program. Le 1747-L541 SLC 504 dispose d'indicateurs d'état LED RUN, FLT, BATT, FORCE, DH+ et RS-232 pour le dépannage et le diagnostic. La série de processeurs SLC 500 a une conception simple et rentable avec une histoire de bonnes installations dans des applications telles que le contrôle CVC, SCADA et la manutention.
L'AB 1747-L541 est un contrôleur SLC 5/04 qui dispose d'une mémoire utilisateur intégrée de 16 Ko, conçue pour gérer jusqu'à 4096 entrées et sorties. Ce contrôleur appartient au contrôleur logique programmable (PLC) SLC 500 de style modulaire.
Le 1747-L541 est idéal pour une utilisation dans les applications moyennes, car ce contrôleur est capable de mettre en œuvre une application d'E/S distribuées avec l'utilisation d'un adaptateur de communication sur le rack du CPU et d'un scanner de communication sur les racks d'E/S. Les ports de communication intégrés tels que RS232 et Data Highway Plus (DH+) sont idéaux pour une utilisation avec une interface homme-machine (IHM), qu'il s'agisse de produits AB ou de produits tiers, de contrôle de supervision et d'acquisition de données (SCADA) tels que AB FactoryTalk View ou des systèmes SCADA tiers également. Le port de communication RS232 est configurable pour la topologie peer-to-peer DF1 et DH485, tandis que les communications DH+ prennent en charge la distance étendue et la topologie multi-points.
Alternativement, le port de communication RS232 peut également être utilisé avec un 1761-NET-AIC pour permettre au port série de se connecter à un réseau multi-points. Les paramètres par défaut du port de communication sont l'absence de liaison, 19,2 Kbauds, contrôle d'erreur CRC, paquet en double, détection activée et aucune parité pour le port RS232 et 57,6 Kbauds, adresse de nœud = 1 pour Data Highway Plus (DH+).
Le contrôleur 1747-L541 nécessite un rack SLC 500 pour le montage et la connexion au fond de panier électronique. Une alimentation système est également nécessaire pour alimenter les circuits internes du processeur via le fond de panier électronique.
Ce contrôleur est répertorié UL selon les normes de sécurité américaines et canadiennes, conforme CE et marqué C-Tick.
