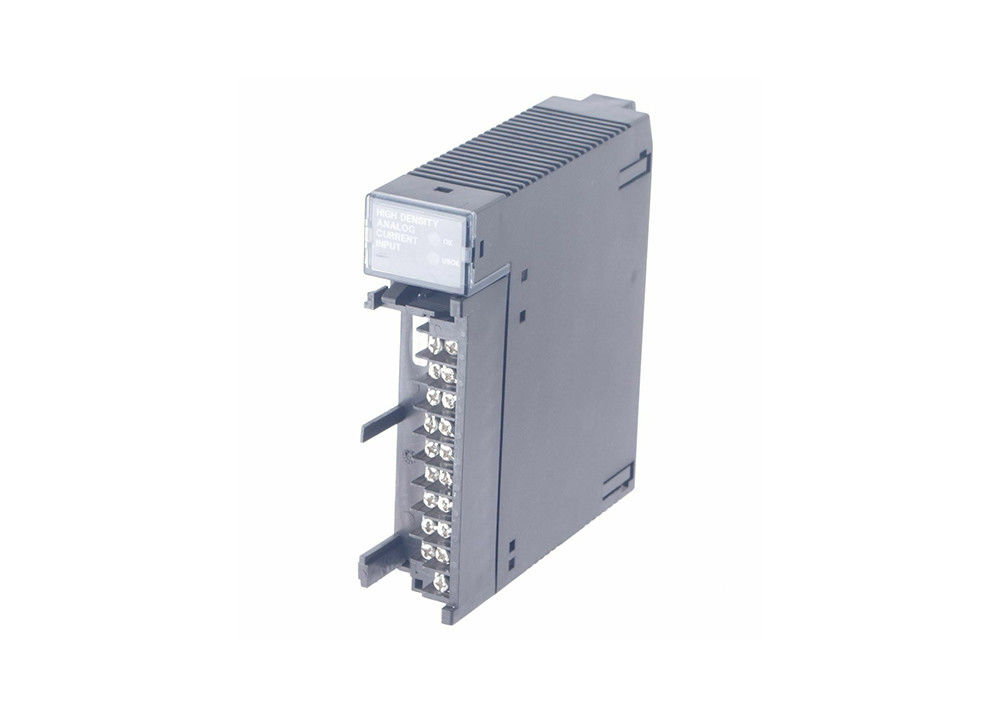

Contrôleur logique programmable IC693ALG223 Ge Fanuc Series 90-30
Description du produit
L'IC693ALG223 est un module d'entrée de courant analogique PACSystems Series 90-30 RX3i qui offre 16 canaux. Les 16 canaux séparés et asymétriques du module peuvent être configurés pour l'une des trois plages suivantes : 4 à 20 mA, 0 à 20 mA ou 4 à 20 mA améliorée. Des alarmes hautes et basses sont disponibles sur chaque plage. Dans la plage améliorée, le module IC693ALG223 peut être réglé avec une limite d'alarme basse pour détecter le courant d'entrée avec détection de défaut de fil ouvert dans les applications 4 à 20 mA ; des alertes d'alarme haute peuvent également être définies par l'utilisateur. De plus, ce module rapporte l'état, y compris l'alimentation électrique à l'unité centrale. L'IC693ALG223 peut être utilisé dans n'importe quel emplacement d'E/S offrant un connecteur série dans le système RX3i ou Series 90-30.
Spécifique au module IC693ALG223, 120 mA d'un bus 5 VCC sur le fond de panier du contrôleur sont consommés. Cela nécessite également un courant de boucle de 65 mA plus un courant d'une alimentation +24 VCC fournie par l'utilisateur. Un taux de mise à jour de 6 ms est standard avec une isolation de 250 VCA en continu ou 1500 VCA pendant une minute. Lors de l'analyse des canaux actifs, le nombre de canaux à analyser sera effectué en ordre séquentiel. Les valeurs analogiques sont mises à l'échelle sur toute la plage du convertisseur avec un étalonnage d'usine ajustant la valeur analogique par bit. Les racks RX3i prennent en charge les mises à niveau du micrologiciel associé à ce module, mais cela n'inclut pas les racks 90-30. L'IC693ALG223 est également équipé de voyants d'état LED émettant ON, OFF et FAIL pour aider l'utilisateur dans le fonctionnement et le dépannage.
Spécifications techniques
| Nombre de canaux : |
1 à 16 sélectionnables |
| Plage de courant d'entrée : |
0 à 20 mA, 4 à 20 mA et 4 à 20 mA améliorée |
| Étalonnage : |
Calibré en usine à 4 µA par compte ou 5 µA par compte |
| Taux de mise à jour : |
13 ms (les 16 canaux) |
| Réponse du filtre d'entrée : |
19 Hz |
| Consommation électrique : |
120 mA du bus +5 V ou 65 mA du bus +24 V
|
À propos de l'IC693ALG223
Le module d'automate programmable (PLC) GE Fanuc Series 90-30, portant le numéro de catalogue IC693ALG223, est un module d'entrée analogique à seize (16) canaux, asymétriques, utilisé pour interfaçer les appareils de terrain et les instruments qui fournissent des signaux analogiques en représentation de la mesure de la variable de processus. Plus précisément, chaque canal de l'IC693ALG223 est configurable pour recevoir des signaux 0-20 mA, 4-20 mA et 4-20 mA améliorés. Certains des appareils capables de fournir ces signaux sont les transmetteurs, le retour de vitesse des variateurs de fréquence (VFD), les enregistreurs de données, les indicateurs de panneau et d'autres appareils.
L'IC693ALG223 est un module à emplacement unique qui est installé dans n'importe quel emplacement d'une carte de base Series 90-30 à 5 ou 10 emplacements. Selon le contrôleur installé, le nombre d'instances autorisées de l'IC693ALG223 varie. Pour les systèmes Modèle 311, Modèle 313 et Modèle 323, jusqu'à quatre (4) instances de module sont compatibles. Pour le système Modèle 331, huit (8) modules, douze (12) avec les systèmes Modèle 340 et 341, et 51 dans les systèmes Modèle 351 et 352.
L'IC693ALG223 a une résolution de 12 bits avec un taux de mise à jour de 13 ms pour les 16 canaux, une précision absolue de ± 0,25 % de la pleine échelle à 25 °C (77 °F) : ± 0,5 % de la pleine échelle sur la plage de température de fonctionnement spécifiée et une linéarité de < 1 LSB de 4 à 20 mA pour la plage de 4 à 20 mA et < 1 LSB de 100 µA à 20 mA pour les plages 0 à 20 mA et 4 à 20 mA améliorée. Ce module est conçu avec une capacité d'isolation de 1500 volts entre le côté terrain et le côté logique.
Le module d'entrée analogique 16 canaux IC693ALG223 est livré avec une réponse de filtre d'entrée de 200 Hertz et une impédance d'entrée de 250 ohms. Le nombre maximum de modules d'entrée de courant analogique pouvant être installés dans le système est de 4 avec les CPU 311, 313 et 323, 8 avec le CPU 331 et 12 avec les CPU 340 et 341. Il offre des niveaux élevés de résolution et de précision pour traiter des signaux analogiques très sensibles. Il peut recevoir des entrées analogiques de divers capteurs tels que des capteurs de niveau, des capteurs de débit et des capteurs de température. La précision de chaque canal est de 4 microampères de résolution dans la plage de courant de 4 à 20 milliampères, 5 microampères de résolution dans la plage de courant de 0 à 20 milliampères, et 5 microampères de résolution dans la plage de courant améliorée de 4 à 20 milliampères. Il utilise une alimentation externe avec une plage de tension de 20 à 30 Volts CC et une ondulation de tension d'alimentation de 10 %. Ce module est conçu pour prendre en charge une large gamme de signaux industriels.
Spécifications techniques pour IC693ALG223
| Marque |
GE Fanuc |
| Série |
Series 90-30 |
| Numéro de pièce |
IC693ALG223 |
| Plage |
4-20 mA, 0-20 mA |
| Précision |
0,25 % à 25 degrés Celsius |
| Description du produit |
Entrée de courant analogique |
| Alimentation externe |
24 VCC |
| Description du produit |
Entrée de courant analogique |
| Nombre de canaux |
16 |
| Isolation |
1500 volts RMS du terrain vers le côté logique |
| Taux de mise à jour |
13 ms tous canaux |
| Résolution à 4-20 mA |
4 microampères |
| Résolution à 0-20 mA |
5 microampères |
| Impédance d'entrée |
250 ohms |
| Réponse du filtre d'entrée |
200 Hertz |
| Consommation d'énergie interne |
120 mA à 5 VCC, 65 mA, 24 VCC fournis par l'utilisateur |
