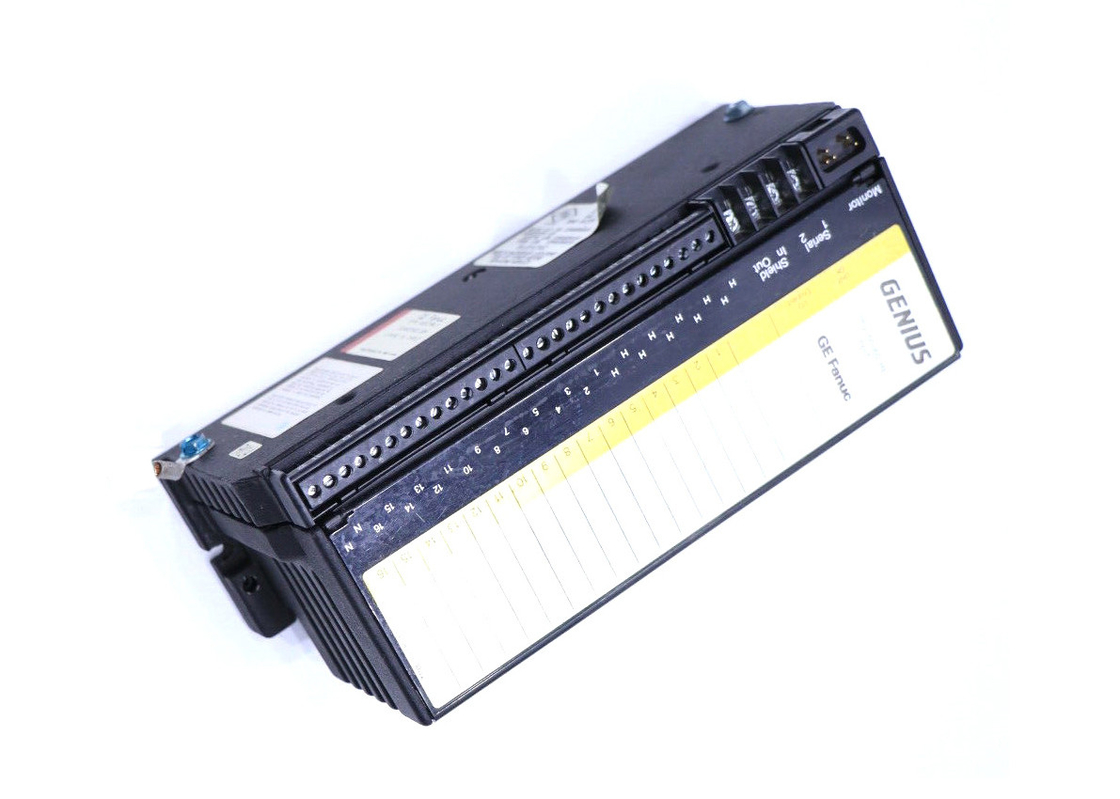

GE Fanuc IC660EBD110, bloc d'Assemblée électronique d'entrée-sortie de génie, entrée-sortie de génie

Ge Fanuc IC660EBD110, bloc d'assemblage électronique Genius I/O, Genius IO

Informations techniques

GE Fanuc fabrique le bloc d'assemblage électronique Genius I/O IC660EBD110.Ce bloc fait partie de la série d'E/S GE Fanuc Genius et dispose de seize circuits d'entrée discrets de 115 volts CA.Il s'agit d'un module intelligent et configurable conçu pour fournir une interface aux capteurs d'entrée séparés évalués à 115 volts CA.Ce bloc a des entrées de fermeture de contact provenant des interrupteurs de fin de course, des boutons-poussoirs et d'autres interrupteurs.Le bloc GE Fanuc IC660EBD110 prend en charge l'utilisation d'entrées de détecteur de proximité à 2 ou 3 fils, et il tire son alimentation de commande de la ligne d'alimentation qui alimente les entrées.Cela signifie que le bloc ne nécessite aucune alimentation électrique supplémentaire.Ce bloc est livré avec des diagnostics avancés, des seuils sélectionnables et des fonctionnalités configurables par logiciel.

Le bloc d'entrée IC660EBD110 offre des fonctionnalités de détection configurables qui peuvent détecter les défauts de fil court-circuité et de fil ouvert dans les circuits en utilisant une variété de capteurs et de dispositifs.Le bloc d'entrée IC660EBD110 a des seuils d'activation et de désactivation séparés qui sont spécifiques à chaque groupe de 8 entrées.Ces seuils d'activation et de désactivation peuvent être configurés entre 25 % et 85 % de la tension de ligne entrante, améliorant ainsi l'utilisation de nombreux capteurs d'entrée.La fonction optionnelle de détection de fil ouvert de ce bloc peut être sélectionnée pour chacune des entrées individuelles.Parmi les autres caractéristiques notables, citons la détection de court-circuit en option à 10 % et 90 % de la tension nominale de la ligne entrante, qui peut également être sélectionnée pour les entrées individuelles.Ce bloc fonctionne dans une plage de température de 0 à 60 degrés Celsius et une plage de température de stockage de -40 à 100 degrés Celsius.

Le bloc d'assemblage électronique d'E/S Genius IC660EBD110 de GE Fanuc est un bloc d'E/S discret à 16 circuits qui a été conçu pour le système de contrôle d'E/S GE Genius.L'ensemble électronique IC660EBD110, comme tous les dispositifs d'E/S Genius, offre une interface configurée par microprocesseur aux capteurs d'entrée discrets de 115 volts CA.L'ensemble électronique IC660EBD110 fournit seize circuits d'entrée de 115 volts CA qui sont disposés en 2 banques de 8 entrées chacune, et chaque borne d'entrée est livrée avec un type de fermeture de contact qui prend en charge le câblage vers les interrupteurs, les boutons-poussoirs ou les interrupteurs de fin de course.L'ensemble électronique IC660EBD110 est conçu pour prendre en charge les entrées de détecteur de proximité à 2 et 3 fils, et son alimentation de commande est fournie par la même alimentation secteur qui alimente chaque entrée, éliminant ainsi le besoin d'une alimentation supplémentaire.

L'ensemble électronique IC660EBD110 offre des fonctionnalités de détection de défaut configurables intégrées qui sont capables de détecter les défauts de fil ouvert et de court-circuit dans les circuits du bloc et il offre également des seuils programmables qui peuvent étendre ces fonctions de diagnostic intégrées (fil ouvert et fil court-circuité défauts) aux circuits avec une large gamme de capteurs et de dispositifs d'entrée.Chacun des groupes d'entrées de l'assemblage électronique IC660EBD110 a un seuil ON/OFF séparé qui peut être programmé n'importe où entre 25% et 85% de la tension de ligne entrante, étendant ainsi son utilisation avec une large gamme de capteurs d'entrée.De plus, chaque entrée peut être programmée pour détecter les défauts de court-circuit à 10% à 90% de la tension de ligne entrante.L'ensemble électronique IC660EBD110 est fourni sous la forme d'un ensemble composé d'un bloc d'entrée à 16 points (l'IC66-BBD110) et d'une borne (l'IC66-TBD110), qui fournit une base de câblage simplifiée pour tout le câblage du bloc.L'ensemble électronique IC660EBD110 a une plage de tension de fonctionnement de 93 à 132 volts CA (de 47 à 63 Hertz) et un courant de blocage maximal de 80 milliampères.

Spécifications techniques pour IC660EBD110
