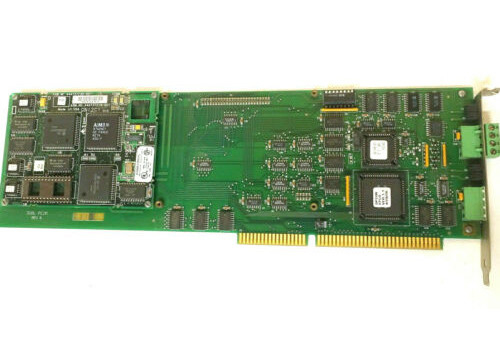

La GE Fanuc IC660ELB921, carte simple de la fente PCIM a fabriqué, entrée-sortie de génie

Ge Fanuc IC660ELB921, Carte PCIM à emplacement unique fabriquée, Genius I-O

Description du produit

L'IC660ELB921 est une carte PCIM à emplacement unique fabriquée pour être utilisée avec l'interface Genius LAN de GE Fanuc. L'IC660ELB921 sert également de point d'entrée dans le système d'E/S Genius pour la famille IBM PC/AT/XT. L'IC660ELB921 est entièrement compatible avec un moniteur portable et peut être utilisé avec n'importe quel contrôleur de bus GE Fanuc Genius. Pour l'alimentation logique, le PCIM IC660ELB921 nécessite une source de 5V DC. L'IC660ELB921 utilise 8 000 emplacements d'entrée et 8 000 emplacements de sortie. Lorsque la carte IC660ELB921 est configurée en entrée seule, elle ne peut que lire les informations du bloc Genius. Si la configuration de la carte est définie en sortie seule, elle ne peut qu'écrire sur les sorties du bloc Genius.

Il est important de noter que, contrairement à son homologue IC660ELB922, le PCIM IC660ELB921 est commercialisé avec une seule carte fille qui offre une méthode pratique pour contrôler les appareils sur le bus série Genius. Les tâches sont contrôlées en conséquence pendant le processus d'initialisation, gérant les erreurs pour un minimum de 30 appareils de bus. Étant donné que ce PCIM est une carte de type AT, il est plus facile d'intégrer l'IC660ELB921 dans un système de microprocesseur développé par l'utilisateur. À tous les niveaux mécaniques, électriques et de synchronisation de la communication, l'IC660ELB922 est entièrement compatible avec tous les protocoles Genius. De plus, sa carte fille offre un robinet à faible coût sur n'importe quel bus d'E/S Genius FE. En retour, cela permet au système hôte de gérer les E/S en utilisant les diagnostics étendus, la grande cohérence et la protection contre le bruit du système d'E/S Genius. La carte fille peut être configurée indépendamment grâce au logiciel de configuration fourni avec le PCIM IC660ELB921.

À propos de l'IC660ELB921

Le module d'interface PC IC660ELB921 est une carte PCIM à canal unique fabriquée par GE Fanuc dans le cadre de la série Genius I-O. Il peut être interfacé avec un seul bus Genius à la fois. Ce module est conçu pour être utilisé avec les ordinateurs personnels de type IBM PC, XT et AT. Cette carte d'interface de type AT est également compatible avec les différents protocoles de communication Genius ainsi qu'avec la synchronisation des communications. Le module d'interface PC IC660ELB921 est disponible avec une seule carte fille et avec une carte mère. Le logiciel de configuration fourni avec ce module peut être utilisé pour configurer la carte fille indépendamment de la carte mère. La carte fille peut être connectée individuellement à un appareil de bus Genius et agit comme un contrôleur d'E/S à usage général pour le système d'E/S.

La carte PCIM à emplacement unique IC660ELB921 dispose d'une carte mère efficace qui connecte la carte fille aux ordinateurs hôtes compatibles IBM. Elle est conçue pour mettre en mémoire tampon tous les signaux nécessaires à la communication avec le bus hôte du système. Certaines des commandes et des fonctions de surveillance de la carte fille fournies par la carte mère comprennent les fonds de panier compatibles ISA, la détection des faibles niveaux de tension d'alimentation, le décodage d'adresse via des mappages mémoire et le séquencement des signaux. Chaque carte fille dispose de 2 LED pour indiquer l'état de la carte et le processus de communication. La mémoire requise par la carte mère est de 4 octets et la mémoire requise par la carte fille est de 16 Ko. Le module d'interface PC IC660ELB921 est fourni avec le logiciel de configuration et la bibliothèque logicielle PCIM qui fournissent une interface de haut niveau entre le logiciel développé par l'utilisateur et le PCIM. Il utilise une alimentation logique de 5 volts DC et ne doit pas varier de plus de 10 % en dessous ou au-dessus du niveau nominal pour que le module fonctionne correctement. Lors de l'installation, veillez à laisser au moins 1/8 de pouce d'espace entre ce module et les autres modules pour permettre un refroidissement correct.

Spécifications techniques de l'IC660ELB921
