Informations techniques

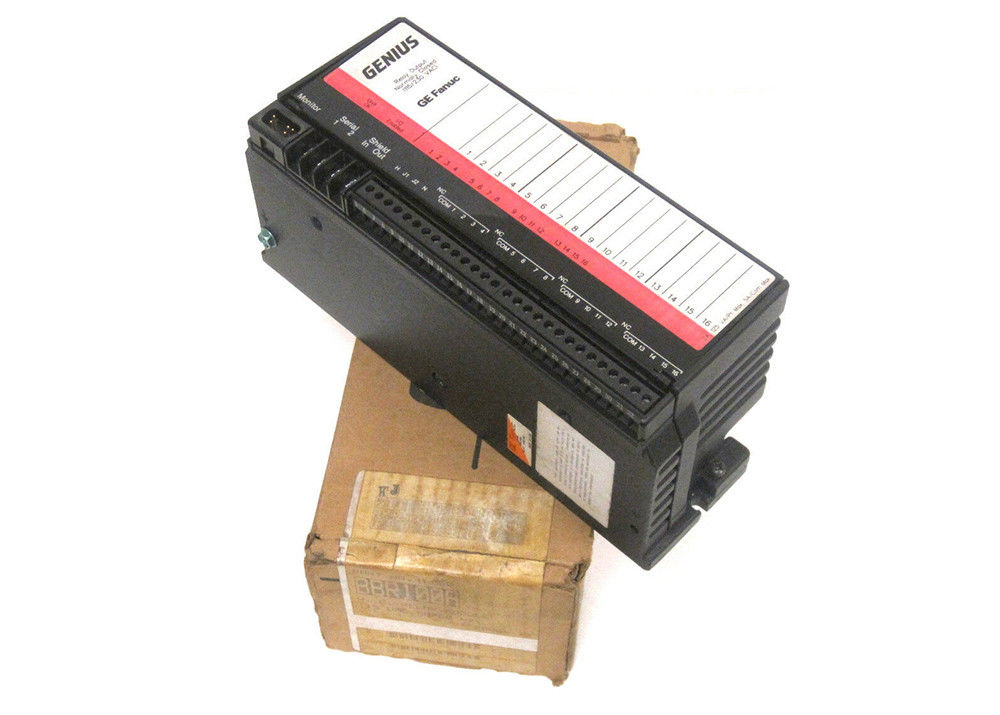

Le bloc de sortie Genius IC660EBR100 est un bloc de sortie relais à 16 circuits de GE Fanuc. Ce bloc de sortie relais fait partie de la famille Genius I/O et fournit 16 circuits répartis en 4 groupes distincts, chacun avec 4 sorties relais. Ce bloc fonctionne sur une tension nominale de 115 ou 230 Volts AC. Le bloc est un bloc de sortie relais normalement fermé doté de contacts normalement fermés. La sortie relais IC660EBR100 est compatible avec différents dispositifs de commande et d'indication à faible consommation, notamment des contacteurs, des lampes et des relais. Les composants de sortie fonctionnent sur des plages de tension de 5 à 220 volts CC ou de 5 à 250 volts CA, et ils sont commutables jusqu'à 60 watts ou 125 volts-ampères. Généralement, le bloc de sortie relais IC660EBR100 et les autres blocs de la série Genius I/O pèsent environ 4 livres ou 1,8 kilogrammes et mesurent environ 8,83 x 3,34 x 3,91 pouces. Il comporte également les indicateurs LED « E/S activées » et « Unité OK », ainsi que des LED d'état de bobine de relais individuelles sur chaque circuit.

Les autres spécifications du bloc de sortie GE Fanuc IC660EBR100 incluent une plage de températures de fonctionnement de 0 à 60 degrés Celsius, une plage de températures de stockage de -40 à 100 degrés Celsius et une plage d'humidité sans condensation de 5 à 95 %. Les propriétés d'alimentation du bloc de sortie relais IC660EBR100 incluent une plage de fréquences de fonctionnement de 47 à 63 Hertz, une plage de tensions de fonctionnement de 93 à 132 volts CA avec l'alimentation nominale de 115 volts CA, ou une plage de tensions de fonctionnement de 185 à 265 volts CA avec l'alimentation nominale de 230 volts CA, et un cycle de temps de coupure de la source d'alimentation. Avec une tension d'alimentation de 115 Volts AC, ce bloc nécessite un courant nominal de 87 milliampères.

À propos de IC660EBR100

Le bloc d'assemblage électronique IC660EBR100 est fabriqué par GE Intelligent Platforms/GE Fanuc Automation. Il appartient à la série Genius I/O et comporte 16 sorties relais de circuit placées dans 4 groupes séparés de 4 sorties chacun ainsi qu'une LED sur chaque circuit avec un état de bobine de relais individuel. Cet ensemble électronique pèse environ 1,8 kilogramme et mesure 8,83 x 3,50 x 3,94 pouces. Ses spécifications environnementales sont une température de fonctionnement allant de 0 à 60 degrés Celsius et une plage de températures de stockage de -40 à 100 degrés Celsius dans une plage d'humidité relative de 5 à 95 pour cent, sans condensation. Le bloc d'assemblage électronique IC660EBR100 a une tension nominale de 115 volts CA et une plage de tension de fonctionnement de 93 à 132 volts CA ou une tension nominale de 230 volts CA à une tension de fonctionnement de 185 à 265 volts CA.

Le bloc d'assemblage électronique IC660EBR100 a un besoin en courant électrique de 87 milliampères à une tension de 115 volts CA, avec un temps de coupure d'alimentation de 1 cycle. Il est livré avec un indice de dissipation thermique de 10,1 watts maximum avec 16 sorties activées. Le bloc d'assemblage électronique GE Fanuc IC660EBR100 a un courant de sortie maximum de 2 ampères par circuit et une puissance de commutation maximale de 60 watts ou 125 volts-ampères. Il dispose également d'un courant d'appel de 2 A (maximum) pour chaque circuit, avec un courant de fuite hors état de sortie de 0,1 milliampère. Il a une fréquence de commutation totale de 20 cycles en 60 secondes pour les charges inductives ou un délai d'activation de sortie de 5 microsecondes. Le bloc d'assemblage électronique IC660EBR100 a une tension de sortie allant de 5 à 250 Volts AC ou de 5 à 220 Volts DC, ainsi qu'une charge minimale recommandée de 10 milliampères. Il dispose également d'un type de relais à induit mobile à bobine fixe.

Spécifications techniques pour IC660EBR100
