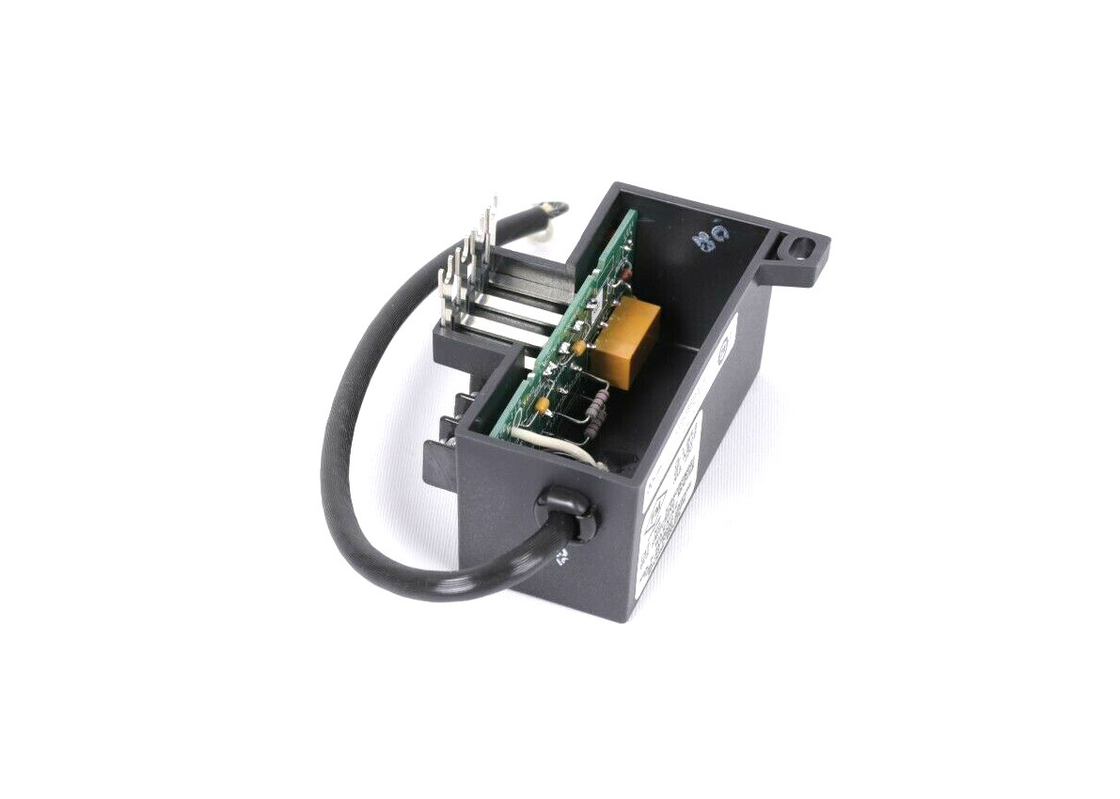

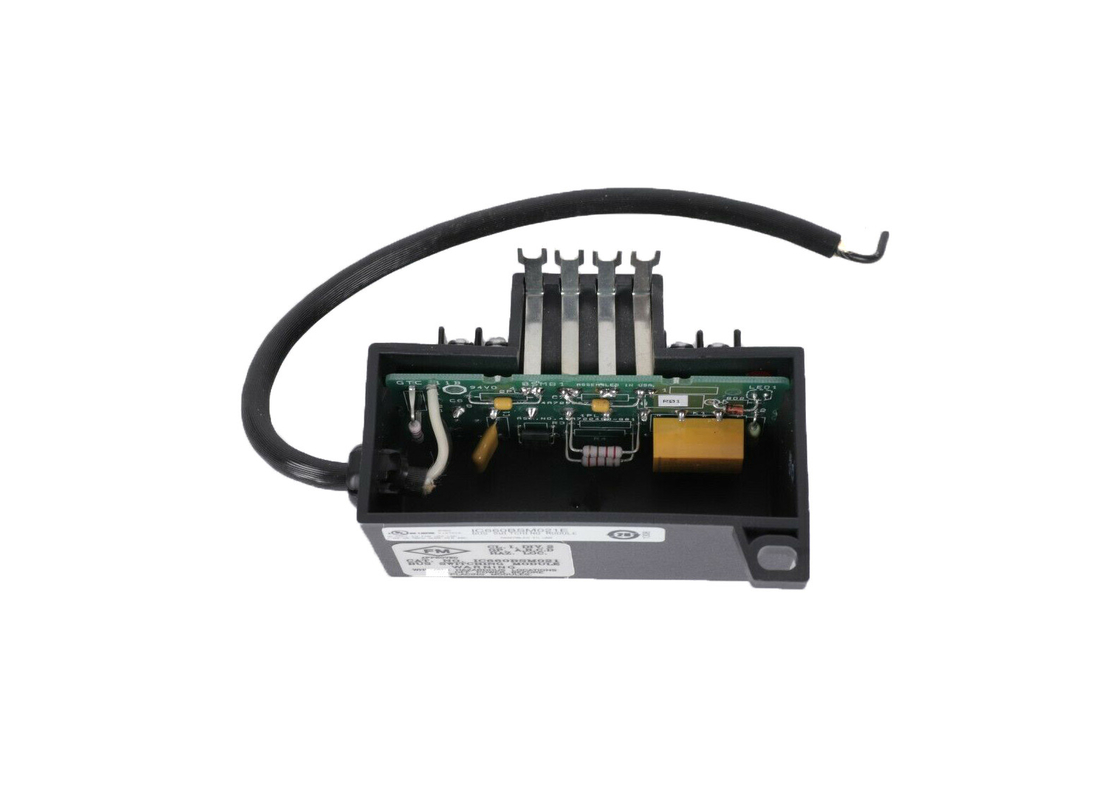

GE Fanuc IC660BSM021, module de commutation d'autobus d'entrée-sortie de génie, entrée-sortie de génie

Ge Fanuc IC660BSM021, Module de commutation de bus Genius I/O, Genius I-O

Description du produit

L'IC660BSM021 est un module de commutation de bus (BSM) Genius I/O utilisé pour connecter des dispositifs d'entrée/sortie à deux bus série simultanément. L'IC660BSM021 existe en deux versions, le BSM 115 VAC/125 VDC catalogué sous le nom IC660BSM120 et le BSM 24/48 VDC catalogué sous le nom

IC660BSM021. La version IC660BSM021 BSM est capable de connecter un maximum de huit blocs discrets et analogiques à un double bus. La version IC660BSM021 est également capable de permettre à jusqu'à 30 blocs d'E/S de s'interfacer avec le même double bus si des BSM supplémentaires sont utilisés. Ce type de configuration à double bus fournit un chemin de communication de secours qui peut être utilisé en cas de défaillance du bus.


Chaque bus de la paire de double bus est couplé à un contrôleur de bus ou PCIM. Le système peut également prendre en charge la redondance du processeur si chaque module d'interface de bus réside dans un processeur différent.

Le bloc discret de phase B dans le cluster contrôle toutes les opérations de l'IC660BSM021. Le premier circuit est une sortie dédiée à l'IC660BSM021 BSM. Cette sortie particulière permet de commuter les bus à chaque fois qu'une communication est perdue sur le bus actuel. Si un bus opérationnel ne peut pas être trouvé avec une commutation de l'IC660BSM021, le BSM doit alors attendre que la communication soit rétablie sur le bus connecté, ou jusqu'à ce que l'alimentation puisse être cyclée vers le bloc contrôleur BSM. Cela empêche une commutation inutile. Désénergisé, l'IC660BSM021 connecte les blocs au bus A. L'IC660BSM021 BSM n'est mis sous tension que lorsque la sélection du bus B est requise.


La LED sur l'IC660BSM021 est allumée lorsque le bus B est actif. L'IC660BSM021 BSM peut également être commandé pour commuter les bus à l'aide du processeur ou du moniteur portable. L'IC660BSM021 et l'IC660BSM120 sont identiques, sauf pour la source d'alimentation. L'IC660BSM021 est alimenté par 24/48VDC, tandis que l'IC660BSM120 est alimenté par 115 VAC/125 VDC.

À propos de l'IC660BSM021

Le module de commutation de bus (BSM) GE Fanuc IC660BSM021 est un module de commutation à double bus conçu pour connecter les dispositifs de bloc Genius I/O à des bus série doubles simultanément. Ce module appartient à la famille GE Fanuc Genius I/O et offre une connexion de bus série fiable et peut fournir un chemin de communication de secours en cas de défaillance du bus.

Le module de commutation de bus IC660BSM021 peut prendre en charge la connexion à un maximum de 8 blocs d'E/S discrets et analogiques sur un seul bus série, et si l'application nécessite la connexion de plus de blocs, des modules BSM supplémentaires peuvent être installés pour étendre le nombre maximum de blocs à 30 blocs Genius I/O. Les fonctions du module de commutation de bus IC660BSM021 sont contrôlées par un bloc Genius I/O dans la configuration du cluster, et il est configuré avec un moniteur portable ou une programmation du processeur.

Le module de commutation de bus GE Fanuc IC660BSM021 peut être configuré pour basculer entre les 2 bus (Bus A ou B) en utilisant le moniteur portable ou le processeur. Lorsque le bus A est activé, le module de commutation de bus IC660BSM021 fonctionne avec une tension nominale inférieure à 4 Volts DC et une consommation de courant maximale de 10,0 milliampères à 24,0 Volts DC et 30,0 milliampères à 48 Volts DC.


Il fonctionne à 18 Volts DC à 50 Volts DC lorsque le bus B est activé. Le module de commutation de bus IC660BSM021 a une fiabilité minimale de 500 000 opérations et un temps d'activation de commutation inférieur à 20 millisecondes. Le module de commutation de bus IC660BSM120 est fourni en tant qu'ensemble d'usine comprenant un module de commutation de bus 24/48 Volts DC, trois câbles préfabriqués de 15 pouces et un manuel d'utilisation du système Genius I/O.

Spécifications techniques pour IC660BSM021
