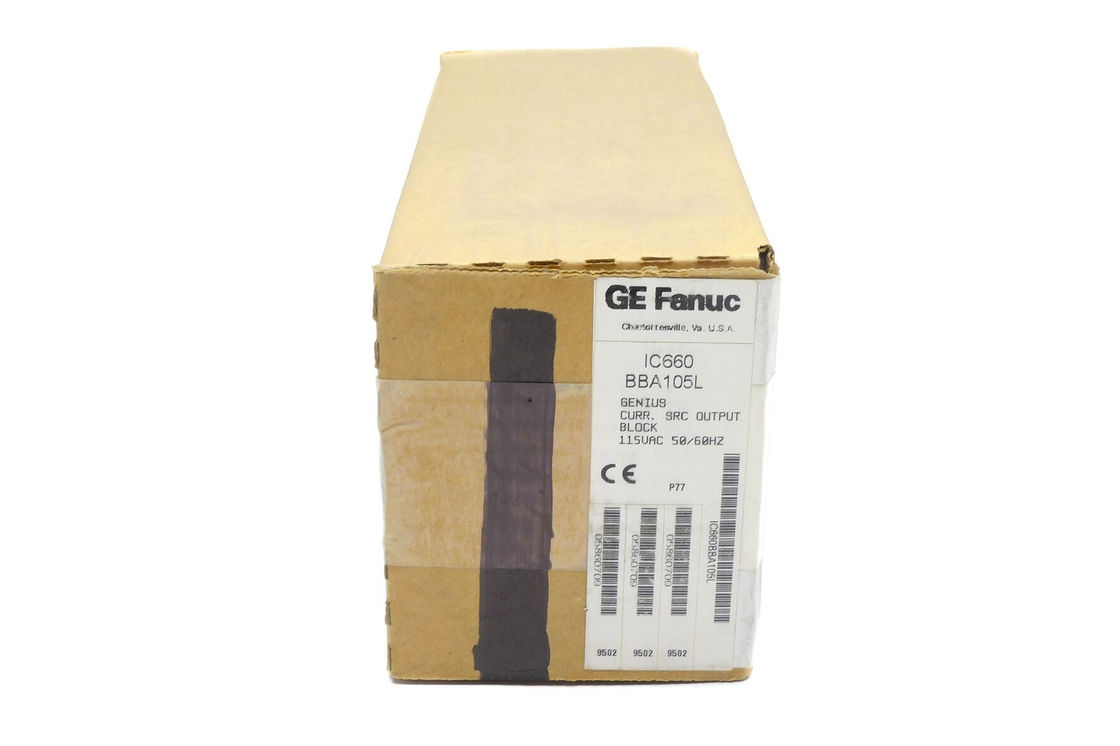

IC660BBA105 GE Fanuc Source de courant analogique 6 blocs de sortie série 90-30 PLC

IC660BBA105 GE Fanuc Source de courant analogique 6 blocs de sortie série 90-30 PLC

Description du produit

L'IC660BBA105 est un bloc de sortie analogique à 6 sources de courant des automates GE Fanuc série 90-30. Il appartient au groupe des modules de sortie analogiques et peut se connecter à une alimentation de 115 VCA ou de 125 VCC. Une version différente du même équipement peut être alimentée en 24/248VDC (IC660BBA025). Il dispose de six sorties dont la plage de sortie est comprise entre 4 mA et 20 mA et fournit au système différents types de diagnostics. L'alimentation du circuit est isolée et la précision de l'entrée est aussi précise que 0,15 % à 25 °C.


Une alimentation isolée est fournie aux sorties par la source d'alimentation du bloc, et aucune alimentation supplémentaire n'est nécessaire pour les boucles de courant de 4 à 20 mA. Les sorties sont toutes identiques électriquement. Les sorties convertissent les signaux numériques de 12 bits en signaux analogiques de 0 mA à 24 mA. Les valeurs s'affichent sur l'écran de l'ordinateur de poche sous forme d'entiers, individuellement pour chaque sortie. Le bloc de sortie analogique à 6 sources de courant IC660BBA105 dispose d'une sortie de module de commutation de bus dédiée qui se connecte à des appareils BSM spécifiques.

Le bloc de sortie analogique à 6 sources de courant IC660BBA105 peut être confi
Guré pour conserver le dernier état de sortie, ou un état par défaut, et peut recevoir un retour de sortie et un temps de retour. Le circuit transforme le signal en valeurs techniques et le bloc peut fonctionner s'il existe une redondance du processeur. Cet équipement fournit également des rapports de défauts qui peuvent être désactivés si nécessaire. Les défauts incluent la détection des signaux de sortie hors plage et sous plage et la reconnaissance par rétroaction des signaux inférieurs à 1,5 mA.


Tous les contrôleurs de bus Genius sont compatibles avec le bloc de sortie analogique à 6 sources de courant IC660BBA105. Pour configurer le bloc, l'utilisateur a besoin d'un moniteur portable de version 3.7 ou supérieure. Le logiciel de programmation est Logicmaster 6 ver. 4.02 ou version ultérieure. Les processeurs compatibles avec le bloc sont rev. 105 ou version ultérieure pour les automates Series Six, rév. 110 et supérieure pour Series Six Plus et rév. 3.0 ou version ultérieure pour les automates série 5. Si un module de commutation de bus est requis, IC660BSM021 est la seule option compatible.

Le bloc de sortie analogique à 6 sources de courant IC660BBA105 dispose de 32 bornes. La source d'alimentation se connecte aux bornes 6 et 7. Les câbles de sortie se connectent aux entrées auto-alimentées 11 à 32. Le module de commutation de bus se connecte aux bornes 9-10.

Spécifications techniques
