GE Fanuc IC697MEM713, mémoire d'expansion construite, série 90-70

Ge Fanuc IC697MEM713, mémoire d' expansion fabriquée, série 90-70

Description du produit

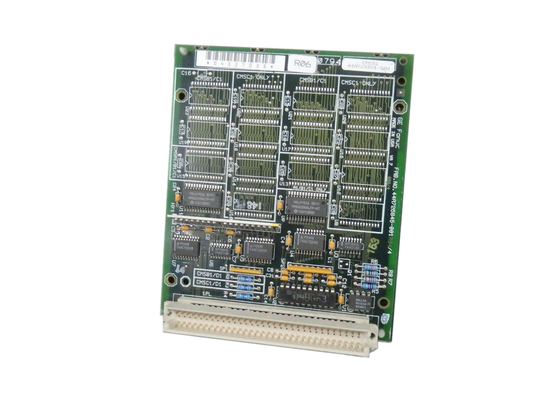

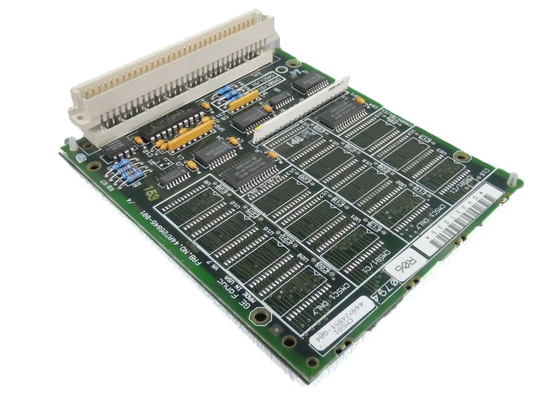

IC697MEM713 est une mémoire d'expansion fabriquée par GE Fanuc Automation, qui offre des plages de mémoire de 64 KB, 128 KB, 512 KB et 256 KB.L'application de IC697MEM713 est dans la mémoire de données et l'extension de la mémoire logique des modules IC697CPU771 et IC697CPU772 ou IC697PCM711 (qui est le module de coprocesseur programmable).

IC697MEM713 est installé comme une carte fille et est situé dans le même emplacement que le module qu'il sert.La mémoire est conservée lors d'une perte de courant due à la batterie située sur le boîtier de la carte de base. La mémoire logique du programme est automatiquement vérifiée par le processeur PLC en arrière-plan. L'erreur PCM vérifie la mémoire de stockage lorsque l'alimentation est cyclée et lors d'instances de réinitialisation dure ou douce.

Pour installer IC697MEM713, l'utilisateur doit s'assurer que l'alimentation du rack est éteinte. Ensuite, le connecteur 64 broches peut être branché sur le connecteur de la carte de base, les claquettes engagées.La mise sous tension peut être initiée.. L'allumage de la batterie au lithium fournie maintient l'alimentation en cas de panne de courant. Cette batterie fonctionne également l'horloge de calendrier.L'utilisateur doit faire attention à installer une nouvelle batterie avant de retirer l'ancienne batterie.

IC697MEM713 a une durée de conservation de 10 ans à 20 °C ou 68 °F et devrait conserver la mémoire pendant six mois nominale sans puissance appliquée.

À propos de IC697MEM713

The GE Fanuc IC697MEM713 programmable coprocessor module is a high-performance microcomputer that has been designed to perform coprocessor functions and it combines the functions of the communications module and the ASCII module or Basic moduleLe module IC697MEM713 est conçu pour la série 90-70 GE Fanuc PLC. Il est configuré pour fonctionner avec 1 ou 2 ports CCM indépendants ou avec un seul port série.Le module IC697MEM713 est un module coprocesseur programmable et il peut être programmé à l'aide d'un puissant langage BASIC connu sous le nom de MegaBasicCe langage de programmation effectue efficacement l'acquisition de données, assure un stockage efficace des données et remplit la fonction de récupération de données tout en assurant le calcul en temps réel.

Le module IC697MEM713 est équipé d'un bouton de redémarrage ou de redémarrage qui sert à placer le module en "Mode RUN" ou en "Mode PROGRAM"." Notez qu'en appuyant sur le bouton de redémarrage/réinitialisation pendant moins de 5 secondes, le module IC697MEM713 est placé en mode "RUN"En appuyant sur le bouton de redémarrage / redémarrage pendant plus de 10 secondes, le PCM entre dans le "mode de développement de programme"." Le module IC697MEM713 est doté de 3 indicateurs LED situés sur le PCM.. Le premier indicateur LED indique l'état "OFF", ce qui signifie que le module IC697MEM713 ne fonctionne pas. Cela peut se produire en cas de dysfonctionnement du matériel. Le deuxième LED indique l'état "ON"," et la LED brille régulièrement à moins qu' il y ait un problèmeLa dernière LED clignote chaque fois qu'un processus de diagnostic de mise sous tension a lieu.

Spécifications techniques pour IC697MEM713

Les informations techniques

Batterie

Durée de conservation 10 ans à 20 °C (68 °F)

Rétention de mémoire 6 mois nominale sans puissance appliquée

Système VME conçu pour prendre en charge la norme VME C.1
