Détails sur le produit:
Conditions de paiement et expédition:
|
Marque: | GE Fanuc | Modèle: | IC697MDL740 |
---|---|---|---|
Série: | Série 90-70 | Tension évaluée: | 24 à 48 volts de C.C |
Courant de sortie: | 2 ampères par point, 4 ampères par groupe | Chaîne de tension de sortie: | 20 à 60 volts de C.C |
Courant requis: | 0,15 ampères | Nombre de sorties: | Nombre de sorties |
Tension d'isolement: | 1500 volts | Garantie: | 1 an |
Surligner: | Module de sortie positif de logique d'ESCPP,Module de sortie positif de la logique 24VDC,RS485 Digital je module d'O |

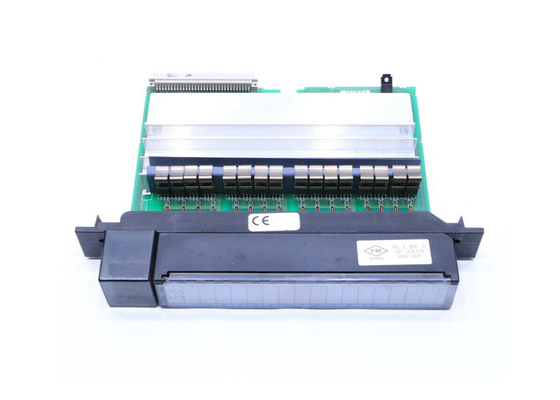

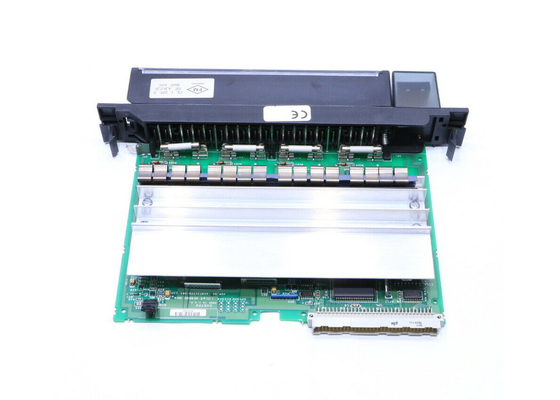

GE Fanuc IC697MDL740 est un module de sortie discret qui peut être utilisé aux dispositifs de puissance comme des démarreurs de moteur, des solénoïdes et des indicateurs. Ces charges peuvent être reliées à un des points du débouché du module 16 qui sont groupés dans des groupes de quatre points. La sortie a fourni à chacun de ces points est courant continu de 24/48 volt à un taux de 2 ampères par point du courant à long terme. La capacité de conduction de montée subite d'entrée de l'IC697MDL740 est, cependant, plus significative que 2 ampères. Chacun des groupes de point de sortie a un fusible commun de 10 ampères.
Le visage du module accueille une série d'indicateurs de LED donnant le statut à différents emplacements du circuit et des fusibles.
L'IC697MDL740 ne réclame pas une IMMERSION ou des commutateurs de saut pour sa configuration. La configuration peut être effectuée par l'utilisateur par Windows 96 ou Windows NT courant Windows ou un logiciel de MS-DOS. Ce processus est suivi utilisant le port de SNP ou le TCP/IP d'Ethernet.
En outre, on permet à l'l'utilisateur de configurer l'IC697MDL740 tel que les points de sortie obtiennent éteints ou continuent dans l'état existant.
Une clé mécanique est équipée de chaque IC697MDL740 pour adapter une fente aux besoins du client pour adapter au module. La clé est insérée dans le plat arrière de l'IC697MDL740 tels qu'il glisse dans le centre de la fente où le module est au commencement installé dedans. Cette clé reste dans la cannelure même après le retrait du module pour empêcher l'abus accidentel de la fente. Cependant, cet accessoire peut être enlevé s'il y a lieu après l'extraction de l'IC697MDL740. Le retrait du module peut être effectué en manoeuvrant les agrafes le fixant à la fente.
Le module de sortie discret de GE Fanuc qui est connu pendant que le module de sortie IC697MDL740 discret est fréquemment utilisé avec les contrôleurs programmables ou le PLCs de logique du produit de la série 90-70 de GE. Le module de sortie IC697MDL740 discret fonctionne bien avec beaucoup de dispositifs de PLC de GE et il a un large éventail de caractéristiques qui peuvent contribuer à l'amélioration de système de PLC et à la représentation améliorée de machine. Le module de sortie IC697MDL740 fournit 16 sorties qui exigent une gamme de tension de 20 à 60 volts de C.C à fonctionner. Le courant spécifique pour la sortie est de 2 ampères par point ou de 4 ampères par chaque groupe de sortie. Ce module particulier répond en seulement 2 millisecondes et sa tension laisse tomber moins de 1 volt.
Le module de sortie IC697MDL740 discret a une capacité élevée d'irruption qui est environ 10 fois la valeur de sa valeur courante évaluée. Le courant spécifique d'irruption permet au module de soutenir de diverses charges. Ce module de sortie inclut des indicateurs de LED des mises à jour marche-arrêt de statut de fusible et de statut de dispositif. Tous les indicateurs de LED sont situés sur le dessus du module. Le module inclut également une technologie de saisie spécifique qui ne tient pas compte du support des modules incompatibles. Cette caractéristique de sécurité peut être valeur depuis chaque composant dans le système doit répondre aux besoins de l'application pour laquelle le module est appliqué. Le processus de configuration du module IC697MDL740 est simple et il peut être fait de plusieurs manières. Tous les ajustements sont effectués sur un PC qui court le système d'exploitation de Windows. Pour la protection supplémentaire, le module peut être acheté avec un revêtement isogone qui vient comme option. D'autres options sont fournies par l'usine aussi.
Ce contenu a été écrit et compilé par POUR FAIRE l'approvisionnement et ne devrait pas être copié.
Tension évaluée : | 24 ou 48 volts de C.C |
Nombre de sorties : | 16 sorties (4 groupes de 4) |
Courant de sortie : | 2 ampères par point, 4 ampères par groupe |
Actuel requis : | 0,15 ampères |
Chaîne de tension de sortie : | 20 à 60 volts |
Alimentation CC : | Oui |
Tension évaluée : OutputsperModule : |
24 ou 48 volts de C.C 16 (quatre groupes de 4 sorties chacun) |
Isolement : |
1500 volts - toute sortie à la carte mère 500 volts entre les groupes d'entrée |
Sortie VoltageRange : | 20 à 60 volts |
OutputCurrent : | 2 ampères de maximum par point |
4 ampères de maximum par groupe | |
OutputCharacteristics- | |
Irruption actuelle : | 20 ampères de maximum pour Mme 20 |
Sortie VoltageDrop : | maximum de 0,8 volts (0,4 ohms) |
Temps de réponse-sur : | msmaximum 2 |
Temps de réponse- : | msmaximum 2 |
OutputLeakage : | 1mAmaximum |
Actuel requis de l'autobus 5V : | 0,15 ampères |
VME | Système conçu pour soutenir le VME C.1 standard |
