Description du produit IC697MDL651

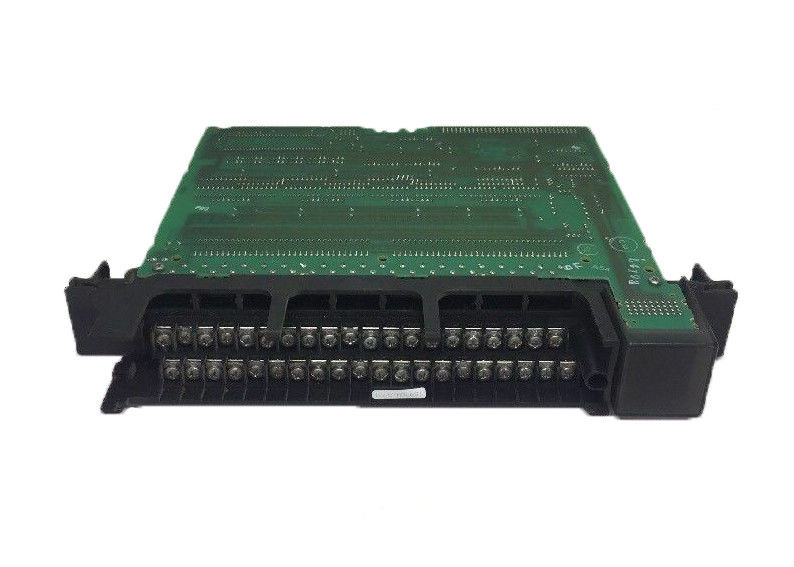

Le GE IC697MDL651 est un module d'entrée discrète à 32 points faisant partie des contrôleurs programmables Série 90-70. Il dispose de 32 points d'entrée compatibles TTL avec une résistance de rappel sur chaque entrée. Ainsi, aucune alimentation utilisateur n'est requise. Le filtre d'entrée est sélectionnable entre 1 ms et 10 ms, et une entrée est configurable en interruption. Des indicateurs LED sont présents en haut du module, fournissant des informations sur l'état ON/OFF de chaque point du côté logique du circuit (ou de l'API). La tension nominale de l'IC697MDL651 est de 5 volts CC. Il y a 32 entrées par module avec une longueur de câble maximale de 98,4 m (30 m). L'isolation est de 1500 volts. La plage de tension d'entrée est comprise entre -3 et +7 volts CC. Les caractéristiques d'entrée du module comprennent une impédance de 5,9 K ohms, ±5 % ; une tension à l'état passant de -3 à 0,5 volts ; une tension à l'état bloqué de 2 à 7 volts ; un courant à l'état passant typique de 1,7 mA à la tension nominale et un courant à l'état bloqué maximal de 1,1 mA. Le courant requis du bus 5V est de 0,53 ampère. De plus, le système est conçu pour prendre en charge la norme VME C.1.


Le module IC697MDL651 est mécaniquement codé afin de garantir qu'un type similaire sur le terrain puisse le remplacer correctement si nécessaire. Les références d'E/S peuvent être configurées par l'utilisateur sans avoir besoin d'utiliser des commutateurs DIP ou des cavaliers sur le module. Le codage mécanique mentionné ci-dessus empêche la substitution involontaire d'un type de module incorrect dans le même emplacement. Le codage est conçu pour s'adapter à une zone de la carte sous le connecteur qui a une forme unique. Il est important de noter que dans un rack d'API IC697, la position la plus à gauche est réservée uniquement à une alimentation. De plus, un emplacement situé à côté de l'alimentation doit contenir un processeur ou un module récepteur de bus. La conception du module d'entrée lui permet d'avoir des caractéristiques de logique négative.

Cela signifie qu'il puise le courant circulant de l'appareil d'entrée vers la masse utilisateur. L'IC697MDL651 est compatible avec différents appareils d'entrée tels que les interrupteurs de fin de course, les boutons-poussoirs, les sélecteurs, les sorties BCD, les compteurs ainsi que d'autres sorties compatibles TTL.

Pour configurer l'appareil, utilisez la fonction de configuration du logiciel Windows ou MS-DOS fonctionnant sous Windows NT ou Windows 95 via le port SNP ou sur Ethernet TCP/IP. L'IC697MDL651 est configurable pour avoir un temps de délai de filtre de 1 ms ou 10 ms.

La configuration n'est pas par point mais par module, ce qui signifie que tous les points ont le même temps de filtrage. Lorsque l'IC697MDL651 est utilisé avec un processeur IC697, le point d'entrée A1 peut être configuré pour provoquer une interruption du processeur soit sur le front descendant, soit sur le front montant de la transition du signal. La sélection du temps de filtrage d'entrée n'affecte pas la réponse d'interruption. En termes de câblage de terrain, une seule connexion est requise entre la masse du module et la masse utilisateur. Ceci est dû au fait que les 32 points partagent une masse commune. Cependant, pour plus de commodité de câblage, deux connexions sont fournies.

Spécifications techniques IC697MDL651

Informations techniques

Spécifications325 volts CC1500 volts - toute entrée vers le backplane3298,4' (30 m) longueur de câble maximaleIsolation :1500 volts - toute entrée vers le backplanePlage de tension d'entrée (VCourant à l'état passant :
