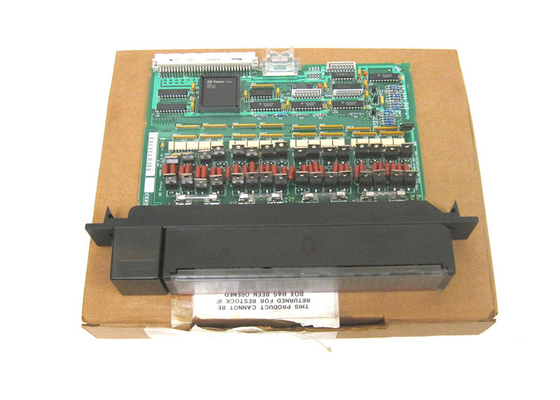

GE FANUC IC697MDL350, 120 VCA 0,5 ampères, module de sortie 32-Point discret

GE FANUC IC697MDL350, 120 VCA 0,5 ampères, module de sortie 32-Point discret

Description de produit

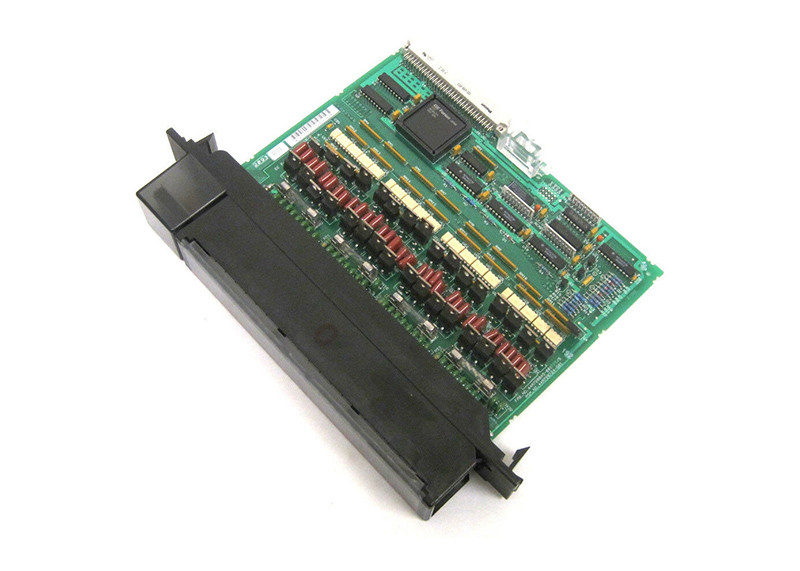

IC697MDL350 est des 120 VCA 0,5 ampères, module de sortie 32-Point discret de la série 90-70 de GE Fanuc. Les fonctionnalités standard incluent quatre groupes d'isolement de 8 points égalant 32 points, capacité de point de 0,5 ampères, et une capacité élevée d'irruption de 20x le courant évalué. Le module de sortie IC697MDL350 permet à chaque groupe de 8 points d'être employé une phase différente de l'approvisionnement à C.A. Chaque groupe de sorties est fondu avec un fusible de 5 ampères et démontre un niveau élevé d'irruption actuel, rendant les sorties appropriées pour une gamme des charges inductives et incandescentes.

Les LED indiquent le statut MARCHE-ARRÊT de chaque point du côté de PLC des circuits. En plus, il y a une LED qui confirme le statut des fusibles situés en haut du module. Le module IC697MDL350 est mécaniquement verrouillé pour favoriser le remplacement correct avec un semblable introduisent au clavier le champ. L'utilisateur peut configurer des références d'entrée-sortie sans utiliser des pullovers ou des interrupteurs à positions multiples.

L'utilisateur doit accomplir la configuration par la fonction de configuration du logiciel de programmation de MS-DOS ou de Windows fonctionnant sur Windows 95 ou Windows NT au-dessus de TCP/IP d'Ethernet ou par le port de SNP. La fonction de configuration est sur le dispositif de programmation.

L'IC697MDL350 est compatible avec un certain nombre de systèmes de chargement, y compris des solénoïdes, des démarreurs de moteur, et des indicateurs. L'estimation de 0,5 ampères s'applique à la capacité actuelle à long terme de chaque point. En raison de la dissipation thermique dans le module, la capacité actuelle maximum pour chaque groupe de sorties est limitée à de plus hauts temps.

Le module de sortie de GE Fanuc IC697MDL350 est un module de sortie discret de la série 90-70 de GE. Il a 32 canaux de sortie discrets. Il peut opérer le courant alternatif, mais pas sur l'alimentation CC. La tension CA évaluée nominale du module de sortie IC697MDL350 discret est de 120 volts à C.A. Chacun des points de sortie a une estimation actuelle de 0,5 ampères et toutes les sorties sont arrangées dans 4 groupes de 8.

L'estimation actuelle pour chaque groupe est 2 ampères. Chaque point de sortie a également un indicateur de LED qui montre si un point de sortie est "Marche/Arrêt" actionné. Le module de sortie IC697MDL350 discret a des fusibles pour la protection. Il n'a pas besoin de pullovers ou d'interrupteurs à positions multiples à configurer correctement la manière dont beaucoup d'autres modules d'entrée-sortie de GE font. Le module de sortie IC697MDL350 discret peut être configuré avec MS-DOS ou avec le logiciel de programmation de Windows.

Le module de sortie IC697MDL350 discret de la série 90-70 de GE Fanuc fonctionne avec une plage de fréquence de 47 à 63 Hertz. Les sorties sur ce module de sortie discret conviennent à un grand choix de charges inductives industrielles, et chacun des 4 groupes de sortie est protégé par un fusible qui est évalué à 5 ampères.

Le module de sortie IC697MDL350 discret peut se relier aux dispositifs, aux indicateurs, et aux solénoïdes de démarreur de moteur, et il bien-est équipé pour fonctionner avec ces dispositifs. Ce module de sortie discret peut fonctionner avec un approvisionnement de courant alternatif qui soutient des phases multiples, et il peut employer une phase différente d'approvisionnement de courant alternatif pour chacun de ses 4 groupes de sortie.
