IC697MDL341 GE FANUC 120 / 240 VAC Module de sortie discrète de la série 90-70

IC697MDL341 GE FANUC Module de sortie discrète 120 / 240 VAC Série 90-70

Description du produit

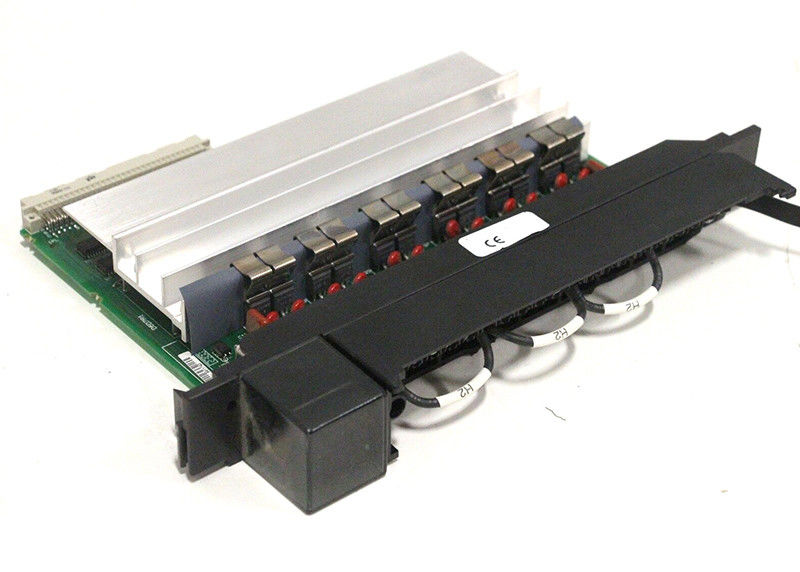

L'IC697MDL341 est un module de sortie discrète 120 / 240 VAC de GE pour la série 90-70. Ce module est équipé de 12 points isolés pour garantir l'utilisation de différentes phases sur l'alimentation AC. Il a une capacité de 2 ampères par point et une capacité d'appel de courant élevée à 10 fois le courant nominal pour permettre une gamme impressionnante de charges inductives et incandescentes. Les sorties du module sont chacune protégées par un fusible remplaçable de 3,15 ampères.

Le module IC697MDL341 utilise des indicateurs LED pour fournir l'état ON ou OFF de chaque point du côté logique du circuit. De plus, il y a une LED qui affiche l'état des fusibles situés en haut du module. Si un ou plusieurs fusibles grillent, cette LED s'allume. Le module est mécaniquement codé pour garantir un remplacement correct par un module de type similaire sur le terrain. L'utilisateur peut configurer les références d'E/S, et de manière pratique, aucun cavalier ou commutateur DIP sur le module n'est nécessaire.

Les dispositifs de charge, y compris les solénoïdes, les démarreurs de moteur et les indicateurs, peuvent bénéficier de l'utilisation de ce module. Une puissance nominale de 2 ampères par point s'applique à la capacité de courant à long terme de chaque point. La dissipation thermique globale dans le module limite le courant maximum à 16 ampères. Chaque sortie peut supporter transitoirement un courant de surtension supérieur à sa capacité de courant à long terme. La fréquence à laquelle les surtensions peuvent être répétées dépend du courant nominal du dispositif et du pourcentage de temps pendant lequel le dispositif est activé (ou du cycle de service).

Le module IC697MDL341 est mécaniquement codé. Cela empêche la substitution involontaire d'un module par un autre type dans un emplacement donné. Le code s'adapte à une forme distincte sur la carte située sous le connecteur. Chaque code est pré-emballé avec le module IC697MDL341.

Spécifications techniques

Informations techniques

Spéiiticatio
