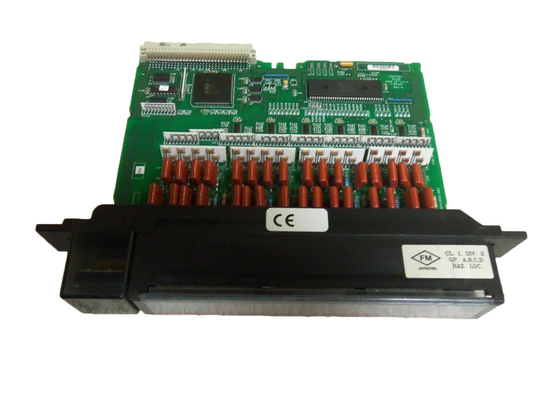

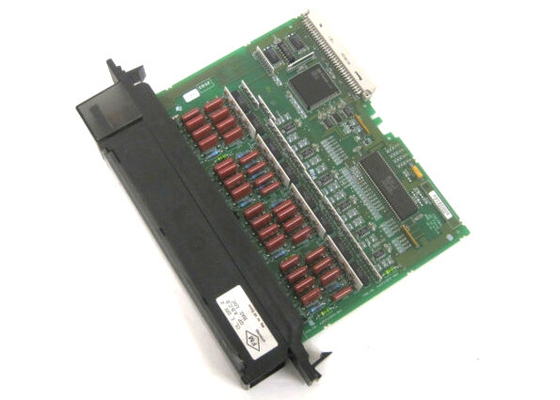

GE FANUC IC697MDL250, module d'entrée discret, C.A. de 120 volts, 32 points
Détails sur le produit:
| Lieu d'origine: | LES Etats-Unis |
| Nom de marque: | GE |
| Numéro de modèle: | IC697MDL250 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Négociable |
| Détails d'emballage: | Nouveau dans la boîte originale |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 100 |
|
Détail Infomation |
|||
| Marque: | GE Fanuc | Modèle: | IC697MDL250 |
|---|---|---|---|
| Série: | Série 90-70 | Type de produit: | module d'entrée discret |
| Tension nominale: | C.A. DE 120 V | Nombre d'entrées: | 32 |
| Courant d'entrée: | 10 mA | Courant requis: | 0,35 A |
| Fréquence: | 60 Hz | Garantie: | 1 an |
| Mettre en évidence: | Module de sortie positif de logique d'ESCPP,Module de sortie positif de la logique 24VDC,RS485 Digital je module d'O |
||
Description de produit
GE FANUC IC697MDL250, Module d'entrée discrète, 120 volts AC, 32 points
Description du produit de IC697MDL250
Le module d'entrée discrète IC697MDL250 de GE Fanuc dispose de 32 points composés de quatre groupes isolés, ce qui garantit que chaque groupe de huit points peut être utilisé sur une phase d'alimentation CA différente. Ce module 120 VAC est équipé d'un filtre d'entrée de 20 ms et est compatible avec les détecteurs de proximité.
L'entrée réactive du module IC697MDL250 est conforme à la norme CEI de type 2. De plus, les caractéristiques d'entrée fonctionnent avec un grand nombre de détecteurs de proximité disponibles. Des LED indiquent l'état MARCHE-ARRÊT pour chaque point du côté logique/PLC du circuit et sont facilement situées en haut du module. Le module IC697MDL250 est mécaniquement détrompé pour garantir un remplacement approprié par un type de champ similaire. Les références d'E/S sont configurables par l'utilisateur, éliminant ainsi le besoin de cavaliers ou de commutateurs DIP. La configuration est effectuée via un logiciel de programmation MS-DOS ou Windows, et la fonction de configuration est déjà installée sur l'appareil.
Le module IC697MDL250 peut être utilisé avec une grande variété de dispositifs d'entrée, y compris des boutons-poussoirs, des interrupteurs de fin de course ou des commutateurs sélecteurs et des détecteurs de proximité électroniques (type 2 ou 3 fils). Le circuit d'entrée du module permet une faible dissipation de chaleur, ce qui contribue à une fiabilité et une longévité extrêmes.
Ce module est équipé d'une clé mécanique qui permet d'éviter la substitution accidentelle de types dans un emplacement donné. La clé s'adapte à un endroit de forme spécifique sur la carte sous le connecteur. Lorsque le module est installé à l'origine, la clé se fixe sur le rail central du fond de panier. Lorsque le module est retiré, la clé reste dans le rail central, ce qui oblige l'emplacement à n'accepter que des types de modules identiques. Si l'utilisateur doit modifier l'emplacement du module dans le rack après que la clé a été fixée au rack, la clé peut être retirée en poussant vers le haut et en décrochant le loquet. La clé et le module peuvent ensuite être réinsérés selon les besoins.
Spécifications techniques de IC697MDL250
| Tension nominale : | 120 volts AC |
| Nombre d'entrées : | 32 entrées (4 groupes isolés de 8) |
| Courant d'entrée : | 10 mA |
| Courant requis : | 0,35 ampères |
| Fréquence : | 60 Hz |
| Alimentation CC : | Non |
Informations techniques
Spécifications de IC697MDL250
|
Tension nominale : Entrées par module : |
120 VAC, 47 à 63 Hz sinusoïdal 32 (quatre groupes de huit entrées chacun) |
| Isolation : |
1500 volts RMS - toute entrée vers le fond de panier 500 volts RMS entre les groupes d'entrée |
| Courant d'entrée : | 10mA (typique) à la tension nominale (réactive) |
| Caractéristiques d'entrée- | |
| Tension à l'état passant : | 75 à 132 volts AC, 47 à 63 Hz sinusoïdal |
| Tension à l'état bloqué : | 0 à 25 volts AC, 47 à 63 Hz sinusoïdal |
| Courant à l'état passant : | 6mA à 15mA |
| Courant à l'état bloqué : | 0 à 3mA (2,2 minimum à 25V d'entrée) |
| Temps de retard du filtre : | 20ms typique |
| Courant requis du bus de fond de panier 5VDC : | 0,35 ampères |
| VME | Système conçu pour prendre en charge la norme VME C.1 |
