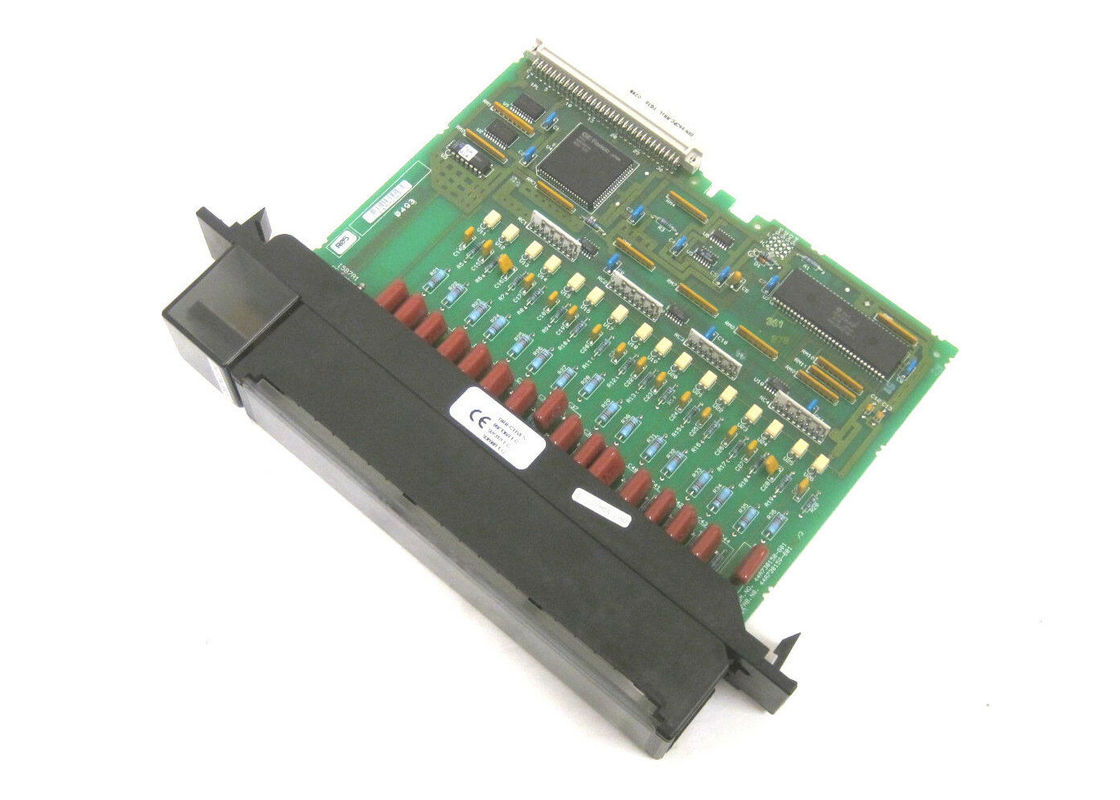

Module d'entrée discrète IC697MDL240 GE FANUC avec 16 points d'entrée isolés 120VAC
Description du produit
Le GE Fanuc IC697MDL240 est un module d'entrée discrète avec 16 points d'entrée isolés 120VAC et un filtre d'entrée avec un temps de retard de 20 ms. Cette isolation permet la connexion entre différentes phases d'alimentation AC et les entrées. Il dispose d'une entrée réactive avec des caractéristiques courant-tension prenant en charge une variété de détecteurs de proximité à 2 ou 3 fils.
Des LED sur le dessus indiquent l'état ON et OFF des points sur l'API. L'IC697MDL240 est doté d'un système de clé mécanique et permet la configuration des E/S sans utiliser de commutateurs DIP ou de cavaliers. La configuration est effectuée à l'aide de la fonction de configuration du logiciel de programmation MS-DOS ou Windows fonctionnant sous Windows 95 ou Windows NT via Ethernet TCP/IP ou via le port SNP. La fonction de configuration du logiciel de programmation est installée sur le périphérique de programmation.
La circuiterie d'entrée capacitive permet une faible dissipation de chaleur, une longue durée de vie et une haute fiabilité. Les caractéristiques du courant d'entrée fournissent typiquement 10 mA à l'état ON, et peuvent absorber jusqu'à 4 mA de courant de fuite à l'état OFF vers le dispositif d'entrée.
Le module IC697MDL240 consomme 0,25 A du bus 5V présent sur le fond de panier. Pour une substitution correcte du type de module, l'IC697MDL240 est livré avec une clé mécanique unique avec une zone de fixation. Lors de la première installation, la clé mécanique se verrouille dans le rail central du fond de panier. Lors du remplacement, la clé précédemment ajustée ne permet que le placement de modules similaires.
La carte de bornier de câblage de terrain est détachable. Deux fils peuvent être terminés sur une cosse si les deux fils sont de taille égale. Il y a de la place pour un faisceau de 40 fils de taille appropriée pour être acheminé à travers le bornier.
À propos de l'IC697MDL240
Le module d'entrée discrète GE Fanuc IC697MDL240 est un produit de GE Fanuc fabriqué dans le cadre de la gamme de produits API GE Series 90-70. Ce module d'entrée possède 16 points d'entrée isolés avec une tension nominale de 120 Volts AC et un temps de retard de filtre d'entrée de 20 millisecondes, et l'isolation est conçue pour permettre la connexion entre diverses phases d'alimentation AC et les entrées. Il est également doté d'entrées réactives avec des caractéristiques courant-tension prenant en charge une large gamme de détecteurs de proximité à 2 ou 3 fils. Il dispose de LED sur le dessus, indiquant l'état marche/arrêt des points sur l'API. Le module d'entrée discrète IC697MDL240 est doté d'un système de clé mécanique qui permet la configuration des E/S sans nécessiter l'utilisation de cavaliers ou de commutateurs DIP.
La configuration du module IC697MDL240 se fait via le logiciel de programmation Windows ou MS-DOS qui s'exécute sur le système d'exploitation Windows NT ou Windows 95 via le port SNP ou via le port Ethernet TCP/IP. La fonction de configuration du logiciel de programmation est installée sur le périphérique utilisé pour la programmation. Le module IC697MDL240 consomme 0,25 Ampère du bus 5 Volts situé sur le fond de panier. Il est également livré avec une clé mécanique spéciale dotée d'une zone de fixation pour améliorer la substitution correcte du type de module. Lors de la première installation, cette clé mécanique se boulonne dans le rail central du fond de panier. Lors d'un remplacement, la clé précédemment ajustée permet l'installation d'un module similaire. La circuiterie d'entrée capacitive offre de la place pour la dissipation de chaleur et offre des niveaux de fiabilité élevés et une longue durée de vie. À l'état activé, il y a 10 milliampères de courant typique, et le module peut également absorber jusqu'à 4 milliampères de courant de fuite vers le dispositif d'entrée à l'état désactivé.
Spécifications techniques
| Tension nominale : |
120 volts AC |
| Nombre d'entrées : |
16 entrées (isolées) |
| Courant d'entrée : |
10 mA |
| Courant requis : |
0,25 Ampère |
| Fréquence : |
60 Hz |
| Alimentation CC : |
Non |
Informations techniques
Spécifications
|
Tension nominale
Entrées par module
|
120 VAC, 47 à 63 Hz sinusoïdal
16 individuellement isolées
|
| Isolation |
1500 volts RMS – toute entrée vers le fond de panier
500 volts RMS entre les entrées
|
| Courant d'entrée : |
10 mA (typique) à la tension nominale |
|
(réactif) |
| Caractéristiques d'entrée |
|
| Tension à l'état activé |
75 à 132 volts AC, 47 à 63 Hz |
|
Sinusoïdal |
| Tension à l'état désactivé |
0 à 20 volts AC, 47 à 63 Hz |
|
Sinusoïdal |
| Courant à l'état activé |
8 mA à 15 mA |
| Courant à l'état désactivé |
0 à 4 mA (2,2 mA minimum à 25V |
|
entrée) |
| Temps de retard du filtre |
20 ms typique |
| Courant requis du bus de fond de panier 5VDC |
0,25 ampère |
