Détails sur le produit:
Conditions de paiement et expédition:
|
| Marque: | GE Fanuc | Modèle: | Le nombre de personnes concernées |
|---|---|---|---|
| Série: | Série 90-70 | Type de produit: | Compteur à grande vitesse |
| Vitesse de traitement: | 200 kilohertz | Voltage d'entrée: | C.C de 5 V |
| Gamme de tension d'entrée: | 10 à 30 V de courant continu | Voltage de sortie: | 30 V de courant continu |
| Type d'entrée-sortie: | Une logique positive | Garantie: | 1 année |
| Mettre en évidence: | Module de sortie positif de logique d'ESCPP,Module de sortie positif de la logique 24VDC,RS485 Digital je module d'O |
||

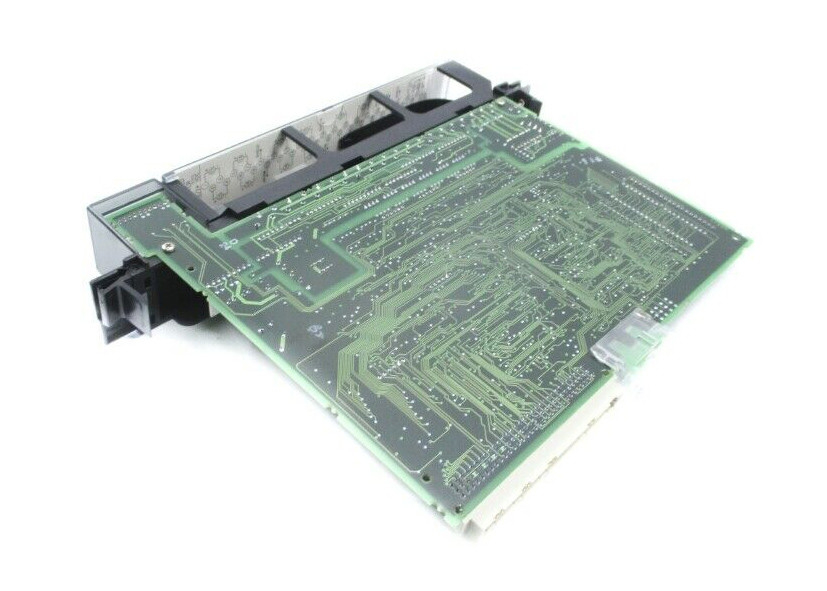

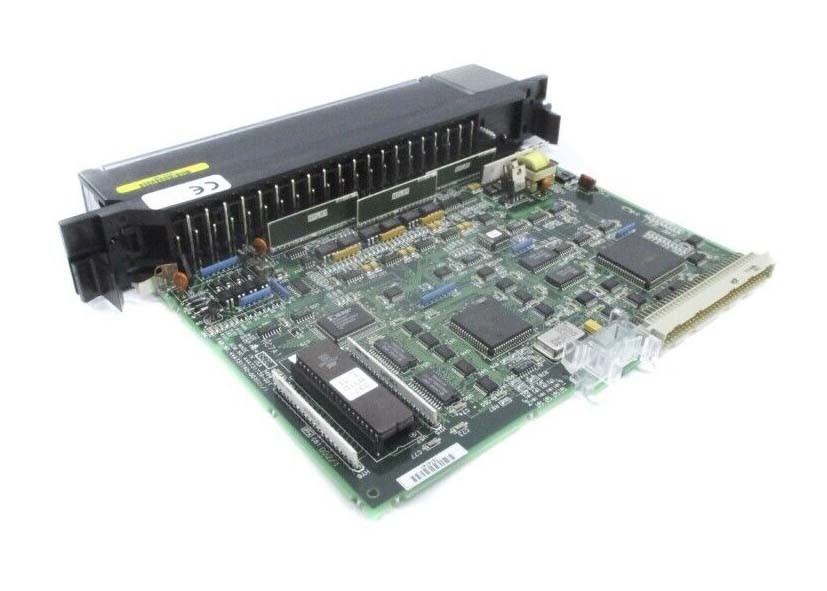

L'IC697HSC700 est un module de compteur à grande vitesse (HSC) conçu pour la série 90-70 créée par GE Fanuc.12 entrées à extrémité unique ou différentielleCe module dispose également d'un oscillateur externe et d'une sortie VDC intégrée de +5.La configuration est effectuée via MS-DOS ou Windows via Ethernet TCP/IP ou le port SNPLa fonction de configuration est déjà installée sur le dispositif de programmation, qui peut être un PC compatible.
Le module IC697HSC700 traite directement les signaux d'impulsions rapides (jusqu'à 200 KHz ou 800 KHz pour le type E en mode A Quad B.et contrôle des sorties sans nécessiter une communication avec le processeur PLCLe module dispose d'une interface PLC simple et facile à utiliser, idéale pour les applications industrielles, y compris le débitmètre de turbine, l'épreuve du compteur, la mesure de la vitesse, la manutention des matériaux,et contrôle de mouvement/processus.
Les types de compteurs à haute vitesse pour le module IC697HSC700 comprennent les configurations A, B, C, D et E. Les compteurs ont tous 12 entrées, quatre sorties (pré-réglées) et la capacité d'interruption de l'échelle PLC (facultative).Les débits de comptage pour les types A à D sont de 200 KHz maximum avec le filtre haute fréquence et de 30 Hz avec le filtre basse fréquence.. Les entrées Count, Count Disable et Preload pour chaque compteur peuvent être configurées pour un filtre haute fréquence (2,5 microsecondes) ou un filtre basse fréquence (12,5 millisecondes).
Pour le type E, la fréquence de comptage maximale avec le filtre à basse fréquence (12,5 millisecondes) est de 30 Hz; avec le filtre à haute fréquence (2,5 μs),les fréquences maximales sont de 200 kHz en mode Up/Down et de 800 kHz en mode A Quad B. Les entrées Count, Count Disable et Preload pour chaque compteur peuvent utiliser l'un ou l'autre filtre, cependant, les entrées Strobe et Strobe Disable n'utilisent que le filtre à haute fréquence.Voir le manuel d'utilisation pour plus d'informations sur les caractéristiques de fonctionnement du type.
| Type de module: | Compteur à grande vitesse |
| Vitesse de traitement: | 200 kHz |
| Plage de tension d'entrée: | 5 VDC ou de 10 à 30 VDC |
| Plage de tension de sortie: | 30 VDC |
| Type d'entrée/sortie: | Une logique positive |
| Consommation d'énergie: | Pour les véhicules à courant alternatif, la valeur de l'alimentation doit être égale ou supérieure à: |
| Général: | |
| ModuleTension de fonctionnement | 5 VDC (à partir du plan arrière) |
| ModuleCurrentDrain | 1A + (10 mA x nombre de sorties ON) + (1,6 x courant du codeur) |
|
Taux maximal de compte Type A - D et type E en mode haut/bas |
200 kHz |
| Type E en mode A Quad B | 800 kHz |
| Points de sortie | Appareils électroniques électriques |
| Les LED | Module OK et O1 - O4 (état du circuit de sortie) |
| Période maximale d'isolation des entrées et des sorties (1 seconde) |
Pour les appareils électriques |
| Résistance à la corrosion | 30 V AC / DC |
|
Les entrées TTL de la plage de tension Non-TTL Le système de détection des données doit être conforme à la norme ISO/IEC 1704:2008. VsurVéteint Puissance du codeur
Filtre d'entréeDelay de IN1 à IN8 Pour les produits de la catégorie 1 Résultats de l'analyse Entrée d'impédance Entrée d'hystérésis Les câbles |
5 VDC |
| 10 à 30 VDC | |
| 400 mV | |
| TTL Non-TTL MagnétiquePickup | |
| 1.4V 8.0V 400 MV | |
| 0.8V 5.0V 200 MV | |
| 5 VDC, 500 mA @40À l'intérieurC (104)À l'intérieurF), 300 mA @60À l'intérieurC | |
| (140À l'intérieurF) Les produits | |
| 10 ms ou 2Les résultatssélectionnable | |
| 2Les résultatss | |
| 6 000 ohms | |
| 250 mV typique | |
| Cable blindé recommandé | |
| Longueur maximale: 30 mètres | |
| Produits | |
| Type de sortie | Logique positive, isolée optiquement. |
| Voltage d'alimentation maximal | 30.0 VDC |
| Résultats maximauxCurrent à 60À l'intérieurC (140À l'intérieurF) Les produits | 1.0 A pour chaque sortie utilisant une alimentation de 10 à 30 VDC |
| OutputCurrent utilisant une alimentation 5 VDC | 20 mA typique |
| Voltage de la pince à charge inductive | ¥8,0 V typique |
| Courant de fuite à l'état OFF | 10Les résultatsA pour chaque sortie |
