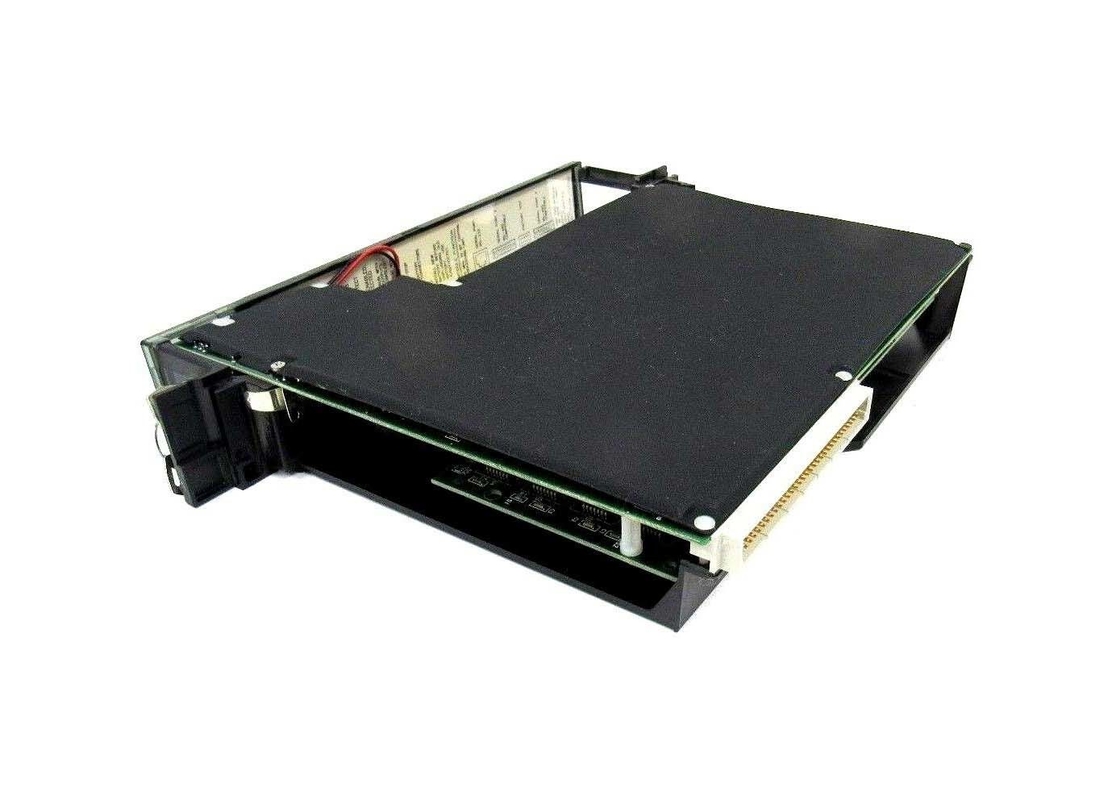

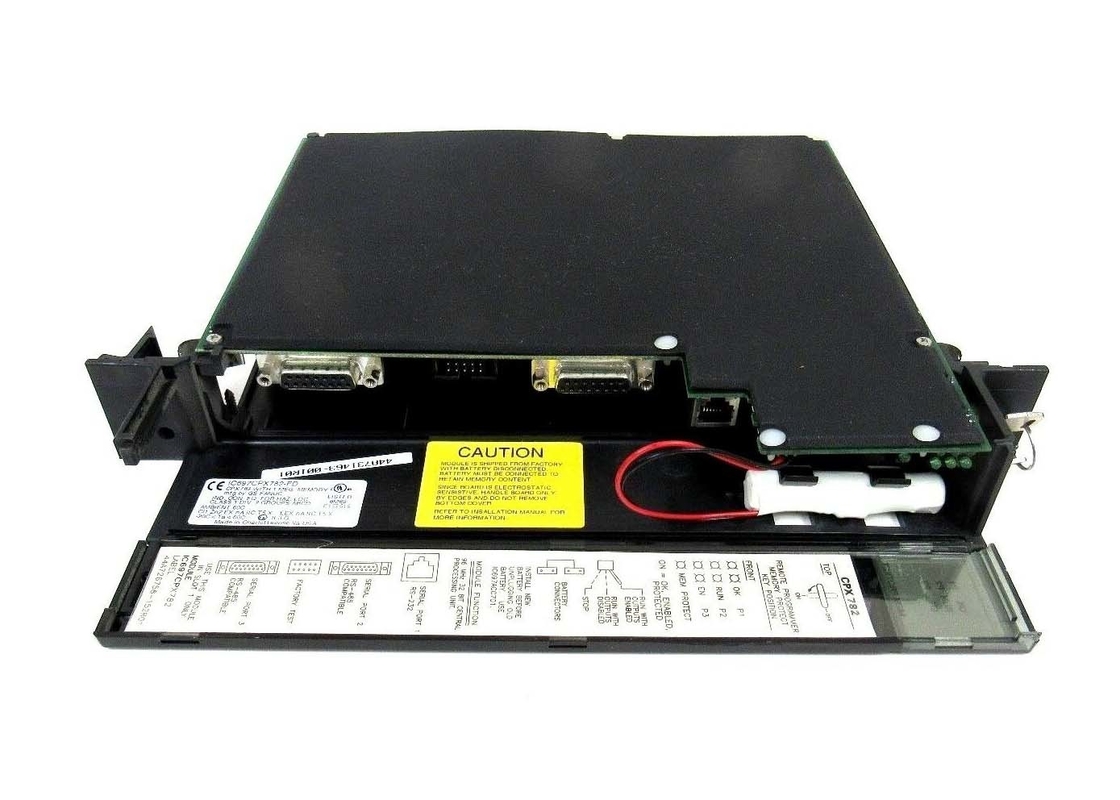

GE FANUC IC697CPX782, unité centrale de traitement, série 90-70

GE FANUC IC697CPX782, unité centrale de traitement, série 90-70

Description du produit

Le modèle de CPU IC697CPX782 est fabriqué par GE Automation and Controls.ports série embarqués et comprend 1 Mo de RAM CMOS alimentée par batterie (dans le même emplacement) et une mémoire flash utilisateur non volatile de 256 K pour les données utilisateurIl peut calculer le virgule flottant et contient un microprocesseur 80486DX4. IC697CPX782 utilise un logiciel de programmation basé sur MS-DOS ou Windows pour contrôler les machines, les processus et les systèmes.

IC697CPX782 a une vitesse de balayage de 0,4 millisecondes pour une fonction booléenne.Il a des mots de passe logiciels qui sont utilisés pour verrouiller les données du programme et la configuration. En outre, le verrouillage des données peut être initié manuellement à l'aide de l'interrupteur de clé de protection de la mémoire.

IC697CPX782 nécessite une alimentation en courant alternatif de 100 W et une alimentation en courant continu de 90 W. Une batterie au lithium avec une durée de conservation de cinq ans contrôle l'horloge calendaire.La mémoire de la batterie est de six mois nominale sans alimentation.. La précision de l'horloge de jour est de 3,5 secondes maximum pour un jour. Sa valeur de précision de l'horloge de temps écoulé est de 0,01 pour cent maximum.Pour connecter le programmeur via Ethernet réseau TCP/IP nécessite un module d'interface Ethernet installéIl peut s'agir soit du contrôleur Ethernet IC697CMM741, soit de l'interface Ethernet (Type 2) IC697CMM742.l'adresse IP doit être définieEnsuite, connectez le PLC et le programmeur exécutant le logiciel Windows à l'interface Ethernet.

Le module GE Fanuc IC697CPX782 est un module CPU PLC de la série 90-70 de GE.Il est conçu pour contrôler en temps réel les processus d'applicationLa capacité de mémoire intégrée sur le processeur est de 1 Mo. En outre, le module du processeur contient 256 Ko de mémoire flash (non volatile).Le support mathématique en virgule flottante est disponible sur le module IC697CPX782Le nombre total d'E/S de tout type pris en charge par le module CPU est de 12 K et le nombre total d'E/S analogiques pris en charge par le module est de 8 K.Le module IC697CPX782 est basé sur un microprocesseur 80486DX 32 bits qui est clocké à 96 MegahertzLa programmation du processeur peut être effectuée à partir d'un PC connecté au processeur via Ethernet ou via le port SNP.

La durée de conservation de la batterie du module CPU IC697CPX782 est de 5 ans à 68 degrés Fahrenheit.Le module IC697CPX782 nécessite 3.1 Ampères de courant du bus CC de 5 Volts. La précision nominale de l'horloge de l'heure du jour est de 3,5 secondes par jour maximum. La précision de l'horloge de l'heure écoulée est de 0,01%.Port série 1 sur le module IC697CPX782 prend en charge RS-232Le port série 2 sur le processeur prend en charge le protocole RS-485 et est isolé par optocoupler.Tous les ports série sur le processeur peuvent être utilisés pour les pièces jointes du programmeur ou pour la communication avec d'autres périphériques sérieLa plage de température de travail du processeur est de 32 à 140 degrés Fahrenheit.
