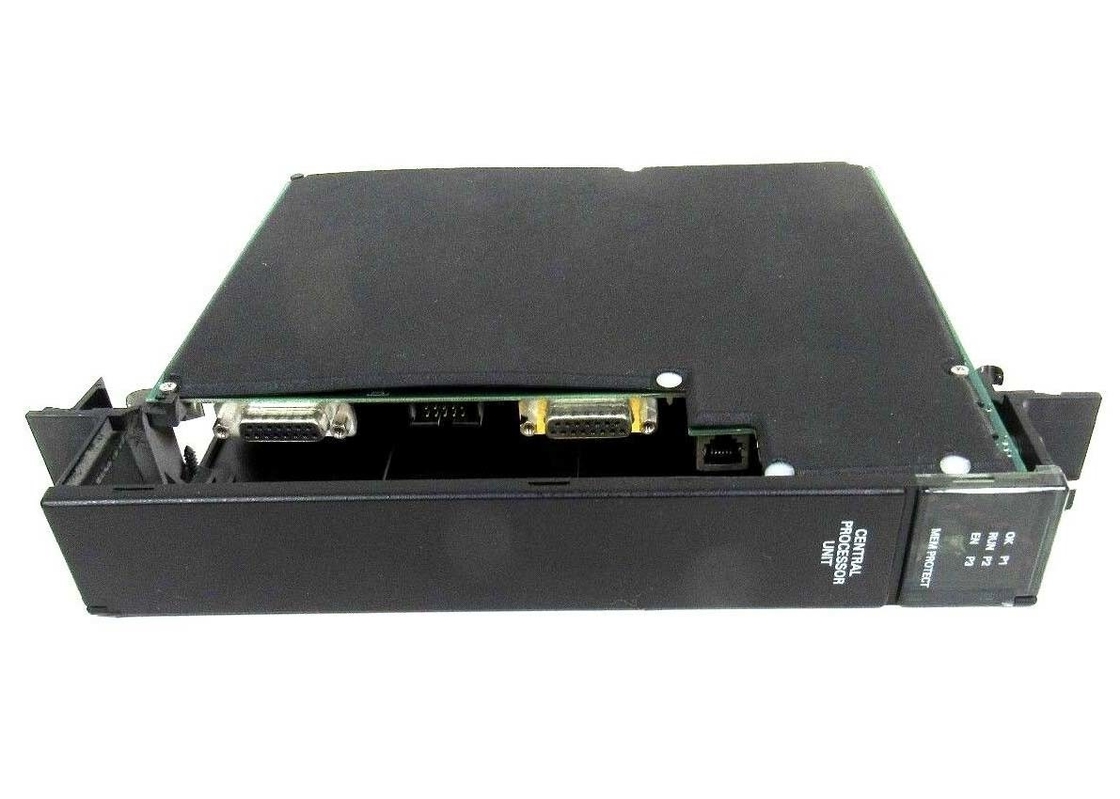

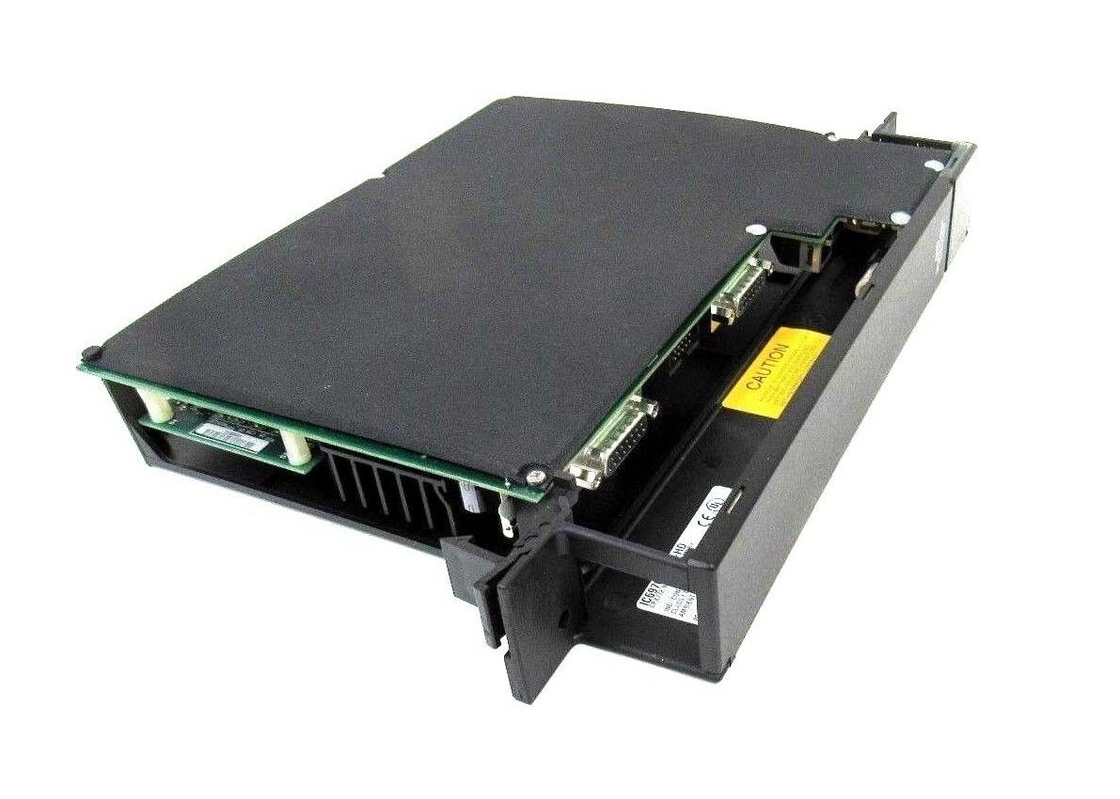

GE FANUC IC697CPX772, unité centrale de traitement de Simple-fente, unité centrale de traitement

GE FANUC IC697CPX772, processeur à emplacement unique, unité centrale de traitement

Description du produit

Le GE Fanuc IC697CPX772 est un processeur à emplacement unique avec des fonctions de contrôle en temps réel sur les machines et les processus.y compris le programmeIC697CPX772 dispose d'une mémoire flash non volatile de 256 Ko et d'une mémoire opérationnelle utilisée pour stocker les données utilisateur et le micrologiciel.Les conditions de fonctionnement du module IC697CPX772 comprennent une enceinte de taille minimale sans aucun flux d'air dans le système.La température de fonctionnement de ce module est de 50 degrés Celsius.. Le module est soumis à un dératage si l'alimentation en courant continu de 100 Watt ou en courant continu de 90 Watt est utilisée.

IC697CPX772 comprend sept LED vertes sur son devant qui indiquent l'état du processeur:la position de l'interrupteur d'interruption, la protection de la mémoire, l'activité des ports série et l'état du programme.Un commutateur à trois positions (RUN/STOP) est utilisé pour contrôler ses opérations. Les données utilisateur sont protégées par des mots de passe logiciels. Un commutateur à clé est utilisé pour les protéger manuellement.L'utilisateur final doit installer soigneusement l'équipement PLC pour un fonctionnement sûr et correct. Le module doit s'allumer et la LED en haut à gauche (OK) clignote. Lorsque le diagnostic est terminé avec succès,la LED en haut à gauche restera activée, et les deuxième (RUN) et troisième (EN) LED seront OFF. La quatrième (en bas à gauche) LED (MEM PROTECT) est éteinte si le commutateur est en position OFF. Le processeur est maintenant prêt à être programmé.Ce module ne nécessite pas de jumpers ou de commutateurs DIP pour sa configuration.

À propos de IC697CPX772

Le module GE Fanuc IC697CPX772 est un module de processeur de 96 mégahertz.le module contient 256 Ko de mémoire flash non volatileLe module IC697CPX772 occupe une fente dans le rack PLC. Le microprocesseur utilisé par le module est un microprocesseur 80486DX4 clocké à 96 megahertz.Trois ports de série intégrés sont fournis sur le moduleLes 3 ports sont indépendants et peuvent être accessibles à partir de connecteurs situés à l'avant du module.Le port 1 prend en charge le protocole de communication série RS-232 et dispose d'un connecteur RJ-11 à 6 brochesLe port 2 prend en charge le protocole de communication en série RS-485 et dispose d'un connecteur D femelle à 15 broches.

Le port 3 sur le module de processeur IC697CPX772 prend également en charge le protocole RS-485. La différence est que le port 2 est optocoupler isolé tandis que le port 3 n'est pas isolé.Le module IC697CPX772 a une consommation de courant de 3.1 ampères. La tension d'entrée requise par le module est de 5 volts CC. La plage de température de travail du module est de 32 à 140 degrés Fahrenheit.Les trois types d'assemblages de ventilateurs de rack suivants peuvent être utilisés avec le module IC697CPX772.Le module IC697CPX772 prend en charge les mathématiques à virgule flottante, 2000 entrées/sorties et 8000 entrées/sorties analogiques..Le module est programmé par un logiciel exécuté sur des systèmes basés sur DOS ou Windows.

Spécifications techniques

Les informations techniques

SpécsiJeca)tJesurs
