GE FANUC IC697CPM790, unité centrale de traitement construite de 64 mégahertz, virgule flottante à 32 bits

GE FANUC IC697CPM790, CPU fabriqué à 64 MHz, virgule flottante 32 bits

Description du produit

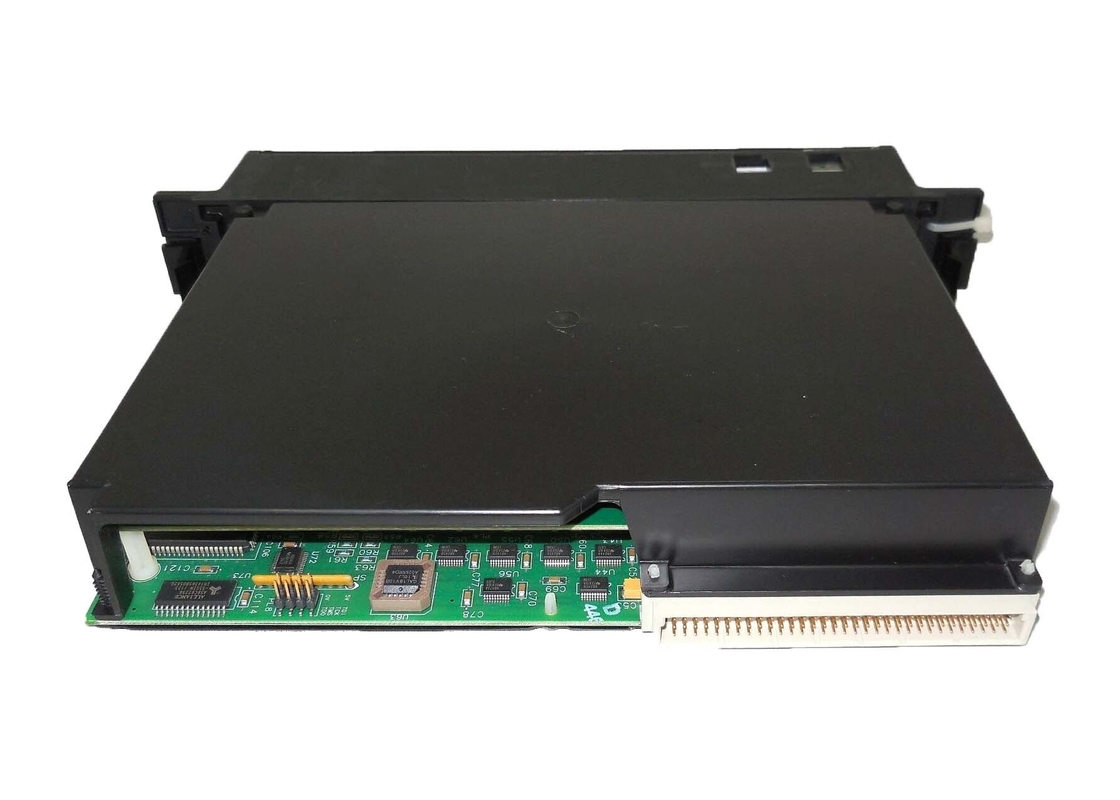

L'IC697CPM790 est un CPU GE FANUC fabriqué à 64 MHz avec une capacité de calcul utilisant une virgule flottante 32 bits et un microprocesseur 80486DX2. Ce CPU utilise un logiciel de programmation à un seul emplacement qui fonctionne avec Windows ou MS-DOS pour effectuer la configuration et la programmation.

L'IC697CPM790 comprend jusqu'à 12K entrées et sorties discrètes (mode mixte simplex uniquement). Il dispose d'une mémoire flash dédiée au micrologiciel du système d'exploitation, permettant la mise à jour du micrologiciel via la connexion entre le PC et le port série du module. L'utilisateur contrôle le fonctionnement du module avec le logiciel de programmation ou via le mode de fonctionnement à l'aide du commutateur à trois positions RUN/STOP. Une clé de protection de la mémoire ou un mot de passe logiciel verrouille la configuration et les données du programme.

L'IC697CPM790 dispose de quatre LED vertes qui indiquent l'état du CPU. Des ensembles de ventilateurs sont nécessaires pour le refroidissement par air. L'utilisateur peut connecter le module émetteur de bus IC697BEM713 au programmeur pour l'interface parallèle. Un connecteur de type D à 15 broches connecte le port série, qui est compatible RS-485. Pendant le fonctionnement réel et la mise sous tension, le CPU vérifie la configuration du rack tandis que sa fonction d'alarme signale tout écart par rapport à la configuration programmée et/ou réelle. L'IC697CPM790 dispose d'une batterie au lithium qui maintient le fonctionnement de l'horloge calendrier, de la mémoire de données et de la mémoire de programme.

Il est important de noter que le module IC697CPM790 doit être utilisé avec un programme C autonome, qui fournit des routines de fonctionnement et d'autotest de redondance modulaire triple (TMR). Il ne fonctionnera pas à moins que ce programme ne soit inclus dans le programme d'application chargé.

Les modules d'options pris en charge sont les suivants : modules d'interface LAN IC697, coprocesseur programmable, coprocesseur d'affichage alphanumérique, contrôleur de bus pour les produits d'E/S IC660/661, modules de communication, interface de liaison d'E/S et la famille IC697 de modules d'E/S discrets et analogiques.

Spécifications techniques

Informations techniques

Spécifications10 ans à 20Durée de conservationo 10 ans à 20o C (68o F)6 mois nominaux sans alimentation appliquée.
