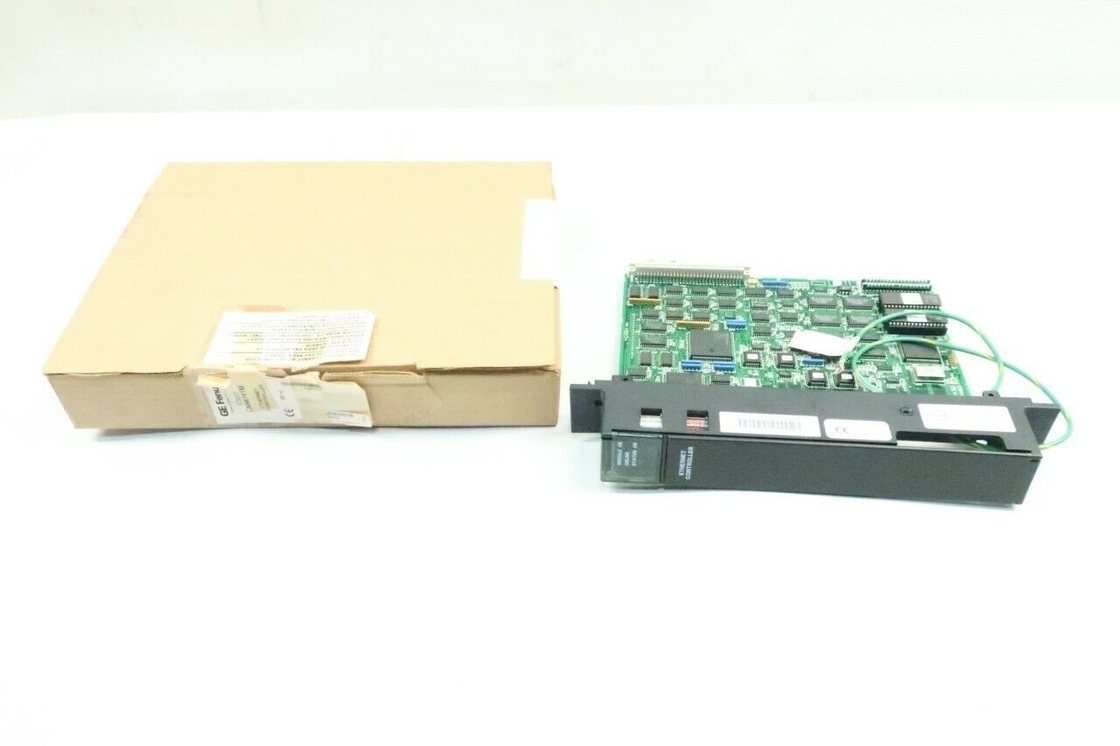

GE FANUC IC697CMM741, contrôleur programmable Ethernet de la série 90-70
Description du produitLe nombre de personnes concernées par l'intervention est le suivant:
Le contrôleur IC697CMM741 est un contrôleur programmable Ethernet de la série 90-70.Ce groupe offre des solutions de haute performance pour l'interconnexion des contrôleurs d'automatisationLe contrôleur IC697CMM741 est conçu pour être branché dans une fente dans le rack PLC IC697.Il est équipé d'une connexion de port AUI standard à 15 broches et est conçu pour les contrôleurs IC697. Un câble d'interface utilisateur ou d'émetteur-récepteur peut être fourni par l'utilisateur. Il utilise une seule fente dans le rack PLC, et le logiciel est facile à charger et / ou à mettre à niveau.le logiciel est sauvegardé par coupure de courant pendant au moins six mois.
Lors de l'installation du contrôleur IC697CMM741 dans le rack PLC, l'alimentation doit être coupée depuis le rack.L'onglet du câble de batterie doit être tourné vers l'extérieur de la surface du plateau.. Une fois la batterie connectée à l'un des connecteurs, il suffit d'appuyer vers le bas pour verrouiller. Insérez le contrôleur dans la fente appropriée (généralement la première fente à droite du processeur ou du BTM).Ne forcez pas la planche lors du verrouillageIl est important de noter que le contrôleur Ethernet ne fonctionnera pas correctement s'il y a des emplacements vides à sa gauche.Le câble vert de mise à la terre doit être fixé solidement au châssis du support., et le rack doit être mis à la terre pour assurer la fonctionnalité du LAN.
À propos de IC697CMM741
Le dispositif d'interface IC697CMM741 est fabriqué par GE Fanuc dans sa gamme de produits de la série 90-70 pour être une interface pour les périphériques LAN Ethernet TCP/IP ou pour les périphériques MMS de la série 90-70 GE.L'interface IC697CMM741 est également un contrôleur Ethernet, et il peut connecter des PLC directement à un LAN comme le LAN IEEE 802.3 CSMA/CD.Ce contrôleur Ethernet est conçu pour les contrôleurs programmables GE série 90-70 IC 697 et il a seulement besoin d'un emplacement dans le rack PLC pour être monté en toute sécuritéLe logiciel utilisé par le contrôleur Ethernet IC697CMM741 peut être chargé ou mis à niveau facilement via la RAM, et le contrôleur peut conserver son logiciel après une panne de courant pendant au moins 6 mois.Le logiciel qu'il peut utiliser comprend les logiciels de communication TCP/IP et MMS/OSI, le logiciel complet de programmation et de communication Windows et DOS, ainsi que le logiciel conçu pour le diagnostic complet et la gestion de la station.
The GE Series 90-70 IC697CMM741 Ethernet controller and interface can connect to a transceiver device through either a user-supplied transceiver cable or an AUI (Attachment Unit Interface) cable through its standard D-type connector that has 15 pinsLe câble et l'émetteur-récepteur permettent au contrôleur Ethernet de se connecter au réseau local Ethernet.La RAM du contrôleur Ethernet IC697CMM741 utilise une batterie pour la sauvegarde et la RAM stocke tout le logiciel de communication. Ce contrôleur et dispositif d'interface possède également une ROM et un firmware qui stockent les fonctions de base, le logiciel de configuration et les fonctionnalités de diagnostic qu'il utilise.
Les informations techniquesdeLe nombre de personnes concernées par l'intervention est le suivant:
Les spécifications:
|
Consommation d'énergie (typique):
Rétention de mémoire:
|
Le pouvoir consommation pour Le Éthernet Contrôleur inclut externe Résistance à la compression charges et Le Le module est alimenté par le rack. L'alimentation doit fournir +12 Le VDC.
+ 5 Vdc +12 Vdc
1.00A 0.5 Une
Une à bord batterie fournit de secours puissance (à au moins 6 mois) quand? puissance est supprimé de Le Plateau de traitement des données contenant Le Éthernet Le contrôleur.
|
|
Les dimensions physiques: carte de circuit imprimé:
Montage:
Les connecteurs:
Interface Spécifications:
|
6.3 x 9,19 pouces (160 x 233 mm). occupe une seule fente dans un rack PLC IC697.
Le... le module bougies dans Le IC697 CPU étagère dans Le Tout d'abord à disposition une fente à Le C' est vrai. de Le CPU ou Je vous en prie. Récepteur Module si à distance étagère)
- Indicateurs à LED: MODULE OK, en ligne,Statut Ça va.
- Relancer bouton de commande et Batterie connecteurs - à l' avant le bord de le conseil derrière Le à charnière porte série et Émetteur-récepteur Les ports
- Port de série: femelle à 9 broches, connecteur D (au local) GSM)
- Émetteur-récepteur Port: 15 broches une femelle, Connecteur D (à Éthernet émetteur-récepteur câble et réseau) LAN (au réseau GSM et/ou IC641-Ethernet Je suis un programmeur.
IEEE 802.2 Contrôle des liaisons logiques classe I
IEEE 802.3 CSMA/CD Contrôle d'accès moyen 10 Mbps Port série: RS-232 DTE, 9600 bps
Port du récepteur: Ethernet, IEEE 802.3 CSMA/CD, le récepteur SQE doit être activé.
|
