GE FANUC IC697CMM711, module de coprocesseur de communications de Simple-fente, 90-30 séries

GE FANUC IC697CMM711, module de coprocesseur de communications de Simple-fente, 90-30 séries

Description de produit

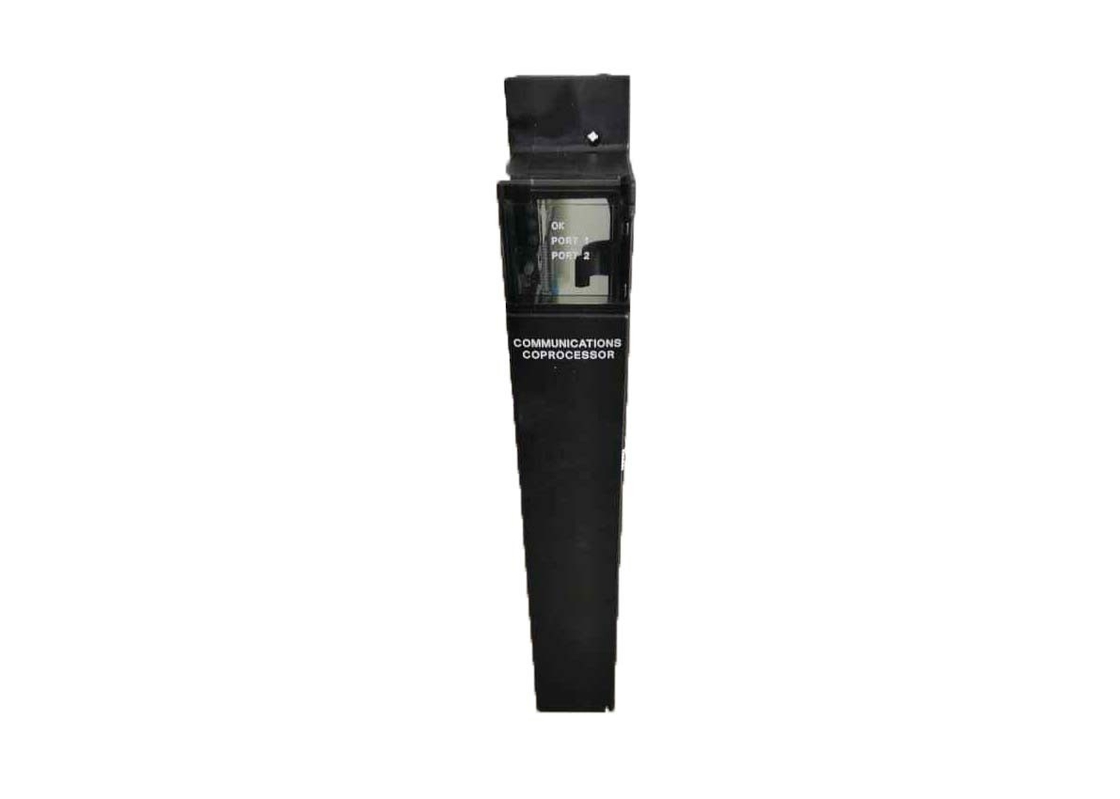

L'IC697CMM711 est un module de coprocesseur de communications de Simple-fente (CMM) de GE 90-30 séries. Le module vient norme avec la configuration douce de commutateur (éliminant le besoin de commutateurs et/ou de pullovers), trois le statut LED, le contrôle de remise de bouton poussoir, et deux portes série. Le module emploie des 12 mégahertz, le microprocesseur 80C186. En plus, aucune batterie n'est nécessaire.

Le CMM fait partie d'une famille des modules de communication et démontre le contrôle de les deux transmissions (CCM), le terminal à distance (RTU), et la fonctionnalité générale des communications IC69 (SNP). CCM, RTU et SNP sont disponibles sur l'un ou l'autre ou les deux portes série dans n'importe laquelle de neuf configurations possibles : CCM/CCM, CCM/RTU, RTU/CCM, RTU/RTU, SNP/SNP, SNP/CCM, CCM/SNP, SNP/RTU, et RTU/SNP. Le module livre le RS-232 et RS-485 se connecte par interface et communique à l'unité centrale de traitement de PLC par l'intermédiaire de la carte mère. CMMs nombreux peut être placé dans juste un système de PLC IC697.

Les fonctions permises par l'IC697CMM711 CMM en mode d'opération CCM incluent la lecture/écriture du registre, tables d'entrée et sortie, peu réglé/dégagé des entrées et sorties, lu du zone de travail, l'ordre de Q commande pour rapide lit, et modification diagnostique de mot d'état. Dans les configurations principales/pair CCM, les communications des initiés CMM avec des périphériques distants par des demandes de communications de programme d'échelle d'application.

Le statut du module IC697CMM711 est visualisable par l'intermédiaire de trois LED. L'activité des portes série sont identifiées dans le port 1 LED et le port 2 LED. La LED supérieure clignotera quand le module est mis sous tension, et une fois des diagnostics sont accomplis effectivement, la LED supérieure resteront Lit. La LED supérieure identifiera toujours l'état de module.

Au sujet d'IC697CMM711

Le module IC697CMM711 de GE Fanuc est un module industriel de coprocesseur de communications, également connu sous le nom de CCM. Ce fait partie du produit de la série 90-70 de GE Fanuc des contrôleurs programmables de logique ou les composants et les accessoires de PLC. Les protocoles de transmission que le module de coprocesseur de la communication IC697CMM711 peut soutenir sont les protocoles CCM principaux, slaves, et peer-to-peer, le maître et les protocoles slaves de SNP et de SNPX, et le protocole de transmission slave de RTU Modbus. Le module vient avec 1 fente et un bouton poussoir pour le rajustement. Il n'a pas besoin d'une batterie. Le module IC697CMM711 n'a pas besoin des pullovers ou des commutateurs pour la configuration. Au lieu de cela, il peut être configuré avec la méthode douce de configuration de commutateur. Ce module de coprocesseur de communications vient avec 2 portes série qui peuvent être les portes série RS-232 ou RS-422/RS-485.

Le module de coprocesseur des communications IC697CMM711 de la série 90-70 de GE Fanuc utilise un microprocesseur 80C186 qui fonctionne à un taux de 12 mégahertz. Il est possible d'installer plus de 1 module de coprocesseur de communications dans un système programmable simple de contrôleur de logique pour maximiser les options de la communication de système de contrôleur. Le module IC697CMM711 et tous autre CDSM dans le système de PLC communiquent avec l'unité centrale de traitement du PLC par la carte mère. Il y a 3 LED sur ce module. Un de la LED montre l'état actuel du module tandis que l'autre exposition de 2 LED l'activité des portes série du module 2. Les LED gauches sont marquées comme 1 LED gauche et port 2 LED. Ce module est fait pour être installé dans un support, et il devrait seulement être installé quand la puissance de support est déconnectée.
