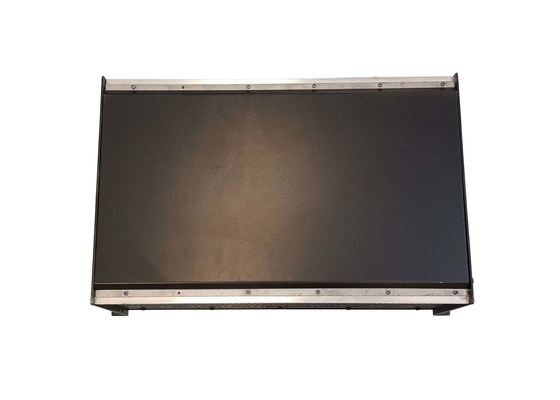

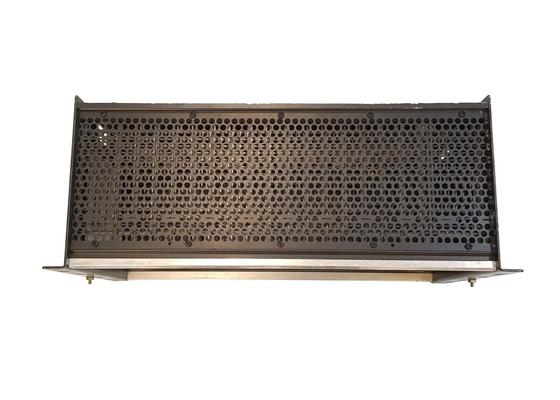

GE FANUC IC697CHS783, avant/support arrière d'intégrateur du bâti VME avec 17 fentes conçues

GE FANUC IC697CHS783, rack d'intégrateur VME à montage avant/arrière avec 17 emplacements conçus

Description du produit

L'IC697CHS783 est un rack d'intégration VME à montage avant/arrière avec 17 emplacements conçu par GE Fanuc.Ce rack IC697CHS783 pour automates IC697 est conçu pour fonctionner avec des modules VME tiers et des configurations d'E/S (sans compter les applications de redondance).Le fond de panier à 17 emplacements assure une intégration facile du module VME.


Les caractéristiques supplémentaires de l'IC697CHS783 incluent des supports de rack arrière de 10 pouces de profondeur et des supports de rack avant standard de 19 pouces.Les alimentations enfichables AC/DC et DC IC697 sont acceptables.L'utilisateur peut également choisir une alimentation externe ;cependant, un module adaptateur est requis dans ce cas.Il est également prévu pour un fonctionnement à deux racks basé sur une seule alimentation ainsi que pour des configurations à courant élevé.Un kit en option peut être commandé pour ajouter le fond de panier J2 ou pour effectuer des connexions de câbles plats.Un ensemble ventilateur optionnel est également disponible pour les modules haute puissance.


Chaque configuration de rack prendra une alimentation dans le module en position gauche ;cependant, la capacité de l'alimentation est un facteur qui peut limiter la quantité de modules dans un rack.Jusqu'à trois modules VME peuvent être utilisés dans un rack avec des modules IC697.La polyvalence des racks permet aux deux modules tiers, grâce à l'utilisation de cavaliers sur le fond de panier, de configurer les emplacements.

L'intégration de modules tiers se produit en déplaçant les cavaliers. Lors du montage du rack IC697CHS783, l'utilisateur doit laisser suffisamment d'espace pour le flux d'air, ce qui permet au module de refroidir correctement.C'est à ce moment qu'un ventilateur de rack est utile.Les exigences de montage pour l'avant et/ou l'arrière sont déterminées par le rack commandé.Les brides de montage sont déjà incluses dans les panneaux latéraux du rack.Il est important de se rappeler que le câble d'extension d'alimentation doit être connecté avant la mise sous tension.Le câble d'extension ne doit pas être connecté pendant que le système fonctionne.

À propos de IC697CHS783

Le rack IC697CHS783 est un rack intégrateur GE Fanuc VME.Le rack peut facilement prendre en charge des modules VME tiers nécessitant un espacement d'installation de 0,8 pouce.Le rack peut prendre un maximum de 5 Volts de puissance.Le courant maximum que les utilisateurs peuvent fournir au rack est de 3,3 ampères.Le rack peut accueillir tous les modules API GE IC 697.Sur la face avant, il peut facilement se connecter à un rack 19 pouces, et à l'arrière, il peut être installé dans un boîtier de 10 pouces de profondeur.Le rack intégrateur peut accueillir une alimentation à partir d'un seul bloc d'alimentation.

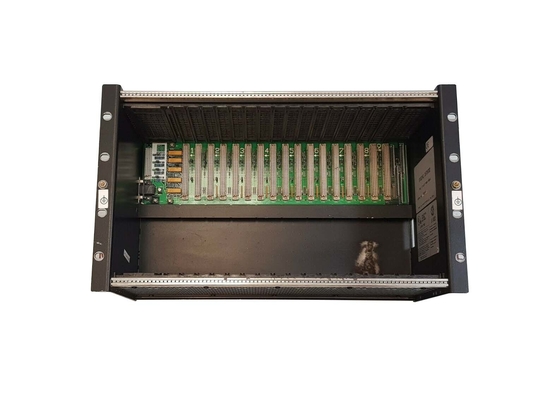

Le rack IC697CHS783 est équipé d'un fond de panier à 17 emplacements qui peut faciliter l'intégration avec d'autres modules VME.Lors du montage du rack, un dégagement suffisant doit être laissé autour de celui-ci pour permettre la circulation de l'air.Le rack a des dimensions de 11,15 pouces de hauteur, 19 pouces de largeur et 7,5 pouces de profondeur.

Le rack IC697CHS783 peut être configuré à l'aide d'une série de cavaliers situés sur le fond de panier près de chaque emplacement.Cela contribue à la flexibilité lors de l'installation.Le système IC697 permet la configuration par l'utilisateur des références de points d'E/S pour les modules.Le rack offre une rétention de module.Il est livré avec des loquets moulés qui s'enclenchent sur les rails supérieur et inférieur du rack.

Le rack IC697CHS783 prend en charge un ensemble ventilateur de rack en option.Les ventilateurs du rack intégrateur produisent un faible bruit et sont assemblés à l'aide de roulements à billes pour une durée de vie prolongée.Chaque configuration de rack accueille une seule unité d'alimentation dans la position la plus à gauche.Le rack peut être monté à la fois verticalement et horizontalement, selon les besoins de l'application.

Spécifications techniques

Spécifications techniques pour IC697CHS783
