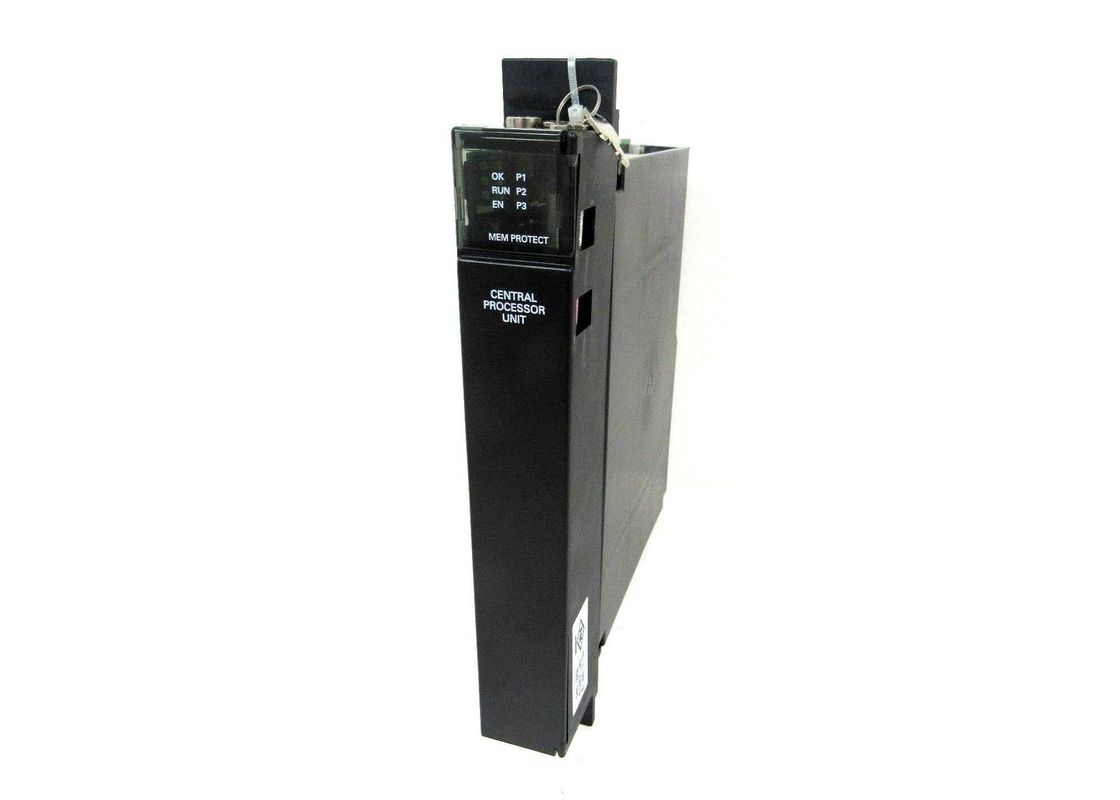

IC697CGR935 GE FANUC Module de contrôle à un emplacement CPU à emplacement unique

IC697CGR935 GE FANUC Module de contrôle à un emplacement CPU à emplacement unique

Description du produit

Le module IC697CGR935 est un contrôleur à un emplacement de la série GE Fanuc, qui permet les calculs de points fluctuants obligatoires pour les applications de redondance CPU. Le module IC697CGR935 du système de redondance est utilisé comme contrôleur. Il existe deux méthodes de contrôle à noter lors de l'utilisation de l'IC697CGR935. Dans le processus GHS, plusieurs réseaux de bus uniques avec un contrôleur redondant sont utilisés dans chaque automate synchronisé. Lors de l'utilisation du processus GDB, plusieurs réseaux d'E/S sont utilisés avec des bus simples ou doubles dans chaque automate synchronisé. Chaque méthode de contrôle peut être facilement activée et utilisée sans difficulté. Dans le module IC697CGR935, la carte mémoire fournit des données et la mémoire programme est incluse avec le module. L'IC697CGR935 peut être commandé à distance ou via l'interrupteur RUN/STOP à trois positions. Les LED situées à l'avant du module indiquent l'état du processeur.

L'installation du module IC97CGR935 ne doit pas être tentée sans consulter le manuel d'installation de l'automate programmable et de redondance du processeur de redondance d'UC approprié. La batterie doit être connectée à l'un des connecteurs de batterie du module. L'interrupteur à clé doit être positionné sur MEMORY PROTECT OFF et le rack ne doit pas être alimenté. Une fois le module installé dans l'emplacement 1 du rack 0, l'alimentation est mise sous tension. La LED supérieure doit clignoter pour indiquer que le module IC697CGR935 est sous tension. Une fois le diagnostic terminé efficacement, la LED en haut à gauche reste allumée tandis que la deuxième et la troisième LED seront éteintes. La LED MEMORY PROTECT, qui est la quatrième LED, est éteinte car l'interrupteur à clé est en position d'arrêt. La programmation est maintenant prête pour le CPU. Le CPU peut être programmé quel que soit l'emplacement de la clé. Une fois le programme confirmé, l'interrupteur à bascule peut être positionné dans le mode de fonctionnement approprié.

Spécifications techniques

Informations techniques
