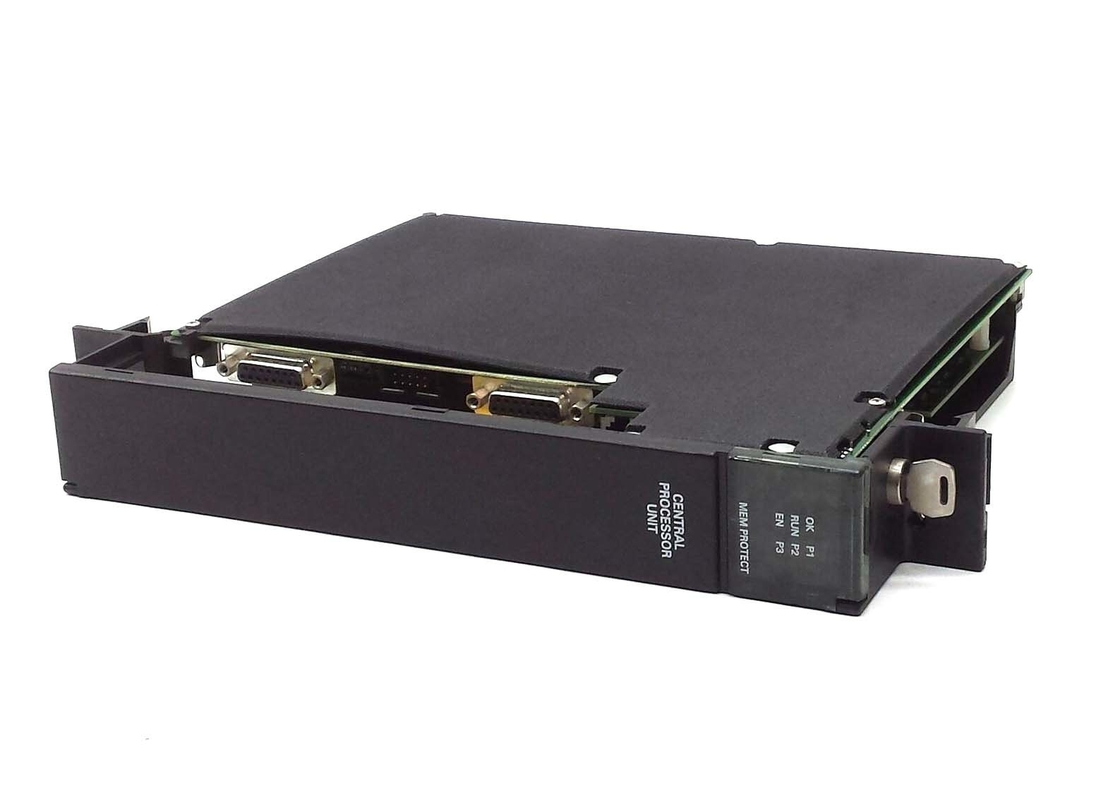

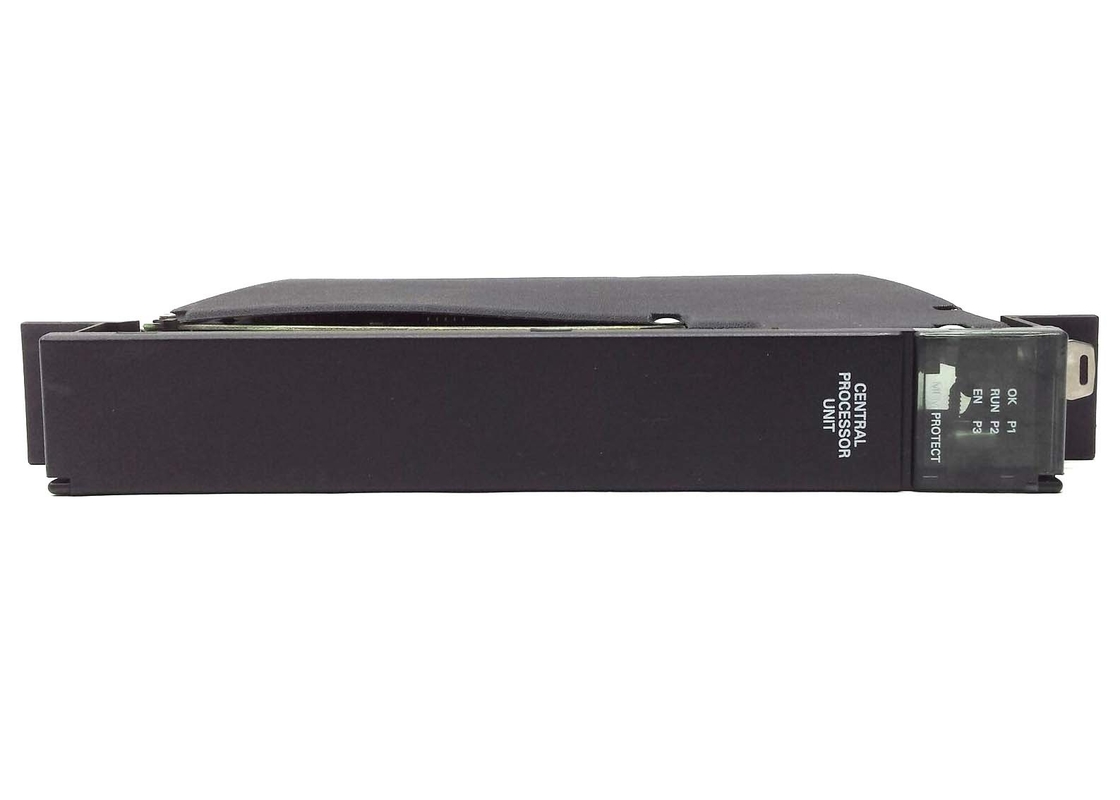

Module de commande du processeur à double bus en veille chaude GE FANUC IC697CGR772

Module de contrôle CPU à double bus en veille chaude GE FANUC IC697CGR772

Description du produit

Le IC697CGR772 est un module de contrôle CPU à double bus en veille chaude de la série GE Genius. Le module IC697CGR772 est conçu comme un contrôleur à un seul slot qui permet des calculs de points obligatoires fluctuants pour les applications de redondance CPU. Conçu et programmé par le système d'exploitation Microsoft Disk, le IC697CGR772 a la capacité de réaliser un contrôle en temps réel des processus des machines et des systèmes de manutention. Le module IC697CGR772 se connecte à des modules intelligents optionnels ou à des modules avec des E/S via le backplane, qui est monté en rack.

Le module IC697CGR772 est conçu avec un interrupteur à trois positions et peut être utilisé à distance par un programmeur attaché et son logiciel. Les données configurées peuvent être verrouillées à l'aide de mots de passe ou de la clé de protection de la mémoire, car les données peuvent être verrouillées manuellement. En position protégée, les données configurées ne peuvent être modifiées que par un programmeur connecté au module émetteur de bus. Les sept LED du module IC697CGR772 indiquent l'état du CPU. Le module IC697CGR772 est alimenté par une source isolée et 5VDC pour les options d'alimentation externe avec une batterie au lithium. La batterie au lithium préserve la mémoire des données et du programme lorsque l'alimentation est coupée. La nouvelle batterie doit être connectée avant que l'ancienne ne soit retirée. Une batterie faible est indiquée lorsque la LED OK ne reste pas allumée.

La carte mémoire du module est une partie essentielle du IC697CGR772. La carte mémoire possède 512 Kbytes de RAM CMOS sauvegardée par batterie. Lorsque des erreurs surviennent, elles sont transmises au CPU via la routine du CPU fournie par la carte mémoire. Il y a trois ports série situés sur le module IC697CGR772 qui peuvent être utilisés comme trois ports de communication discrets. La connexion à ces ports est accessible via la face avant du module IC697CGR772.

Spécifications techniques

Informations techniques
